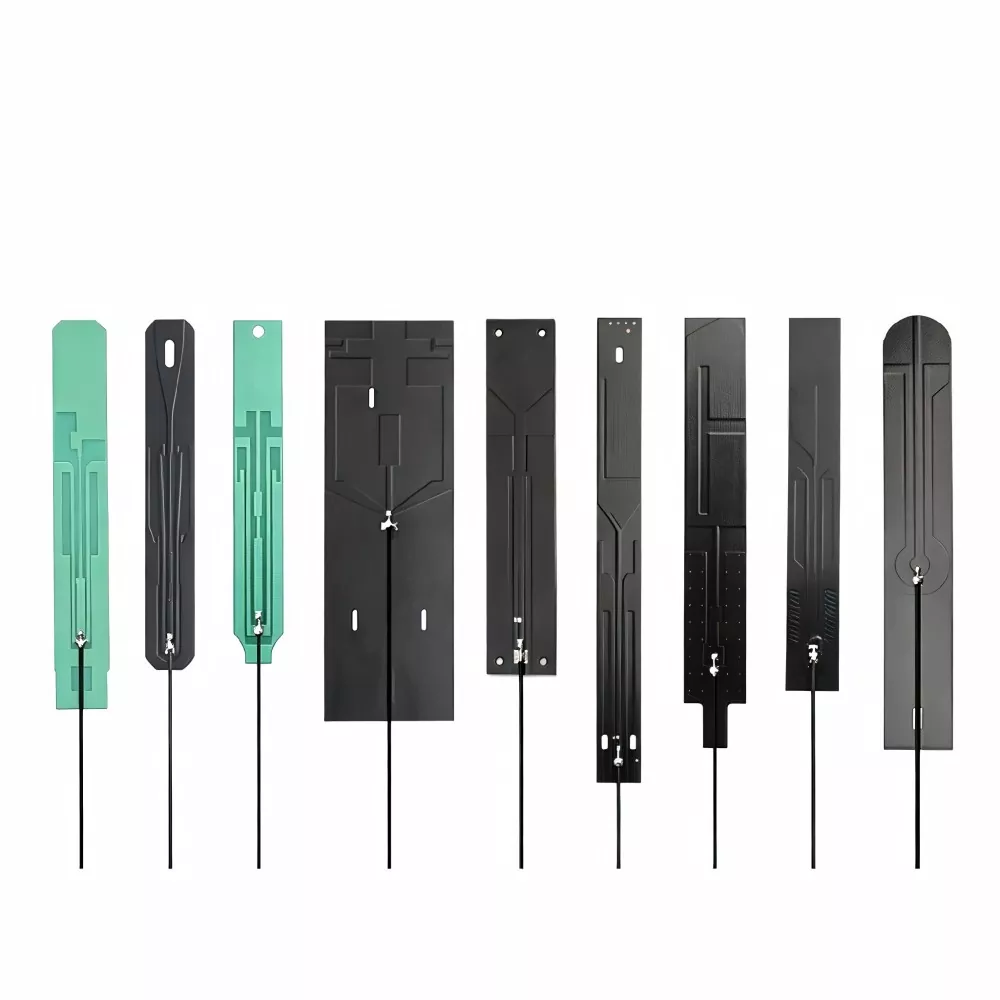

ເສົາອາກາດ PCB ທີ່ມີປະສິດທິພາບສູງສໍາລັບການເຊື່ອມຕໍ່ໄຮ້ສາຍທີ່ເຊື່ອຖືໄດ້

ເສົາອາກາດ PCB ປະສົມປະສານອົງປະກອບ radiating ເຂົ້າໄປໃນກະດານວົງຈອນພິມ, ເຮັດໃຫ້ພວກເຂົາເປັນທາງເລືອກທີ່ມີທ່າແຮງສໍາລັບຜະລິດຕະພັນເອເລັກໂຕຣນິກທີ່ມີຮູບແບບກະດານທີ່ກໍານົດໄວ້ແລະພື້ນທີ່ຈໍາກັດສໍາລັບອົງປະກອບເສົາອາກາດແຍກຕ່າງຫາກ. ການອອກແບບສາມາດເຮັດໃຫ້ການເຊື່ອມໂຍງອົງປະກອບງ່າຍດາຍ, ສະຫນອງຮູບແບບວົງຈອນແລະຄວາມຕ້ອງການ RF ຖືກພິຈາລະນາຢ່າງຖືກຕ້ອງ.

Qianmuສະຫນອງການແກ້ໄຂເສົາອາກາດສໍາລັບຄໍາຮ້ອງສະຫມັກໄຮ້ສາຍທີ່ຝັງໄວ້. ການເລືອກການອອກແບບທີ່ເຫມາະສົມຮຽກຮ້ອງໃຫ້ມີການພິຈາລະນາຄວາມຖີ່ຂອງການດໍາເນີນງານ, ພື້ນທີ່ກະດານທີ່ມີຢູ່, ຍົນພື້ນດິນ, ວັດສະດຸຫຸ້ມຫໍ່, ແລະການປະຕິບັດ RF ເປົ້າຫມາຍຂອງອຸປະກອນ. ປັດໃຈເຫຼົ່ານີ້ຖືກປະເມີນທີ່ດີທີ່ສຸດໃນລະຫວ່າງຂັ້ນຕອນການອອກແບບຮາດແວເພື່ອຫຼຸດຜ່ອນການປ່ຽນແປງຮູບແບບທີ່ຫຼີກເວັ້ນໄດ້ໃນລະຫວ່າງການພັດທະນາ.

ການອອກແບບແລະການພິຈາລະນາປະສົມປະສານ

ເສົາອາກາດ PCB ໃຊ້ຮູບແບບ conductive ລວມຢູ່ໃນກະດານວົງຈອນ. ລັກສະນະເລຂາຄະນິດແລະໄຟຟ້າຂອງມັນຂຶ້ນກັບຄວາມຖີ່ຂອງເປົ້າຫມາຍ, ຂະຫນາດທີ່ມີຢູ່, ແລະໂຄງສ້າງວົງຈອນອ້ອມຂ້າງ.

ບໍ່ເຫມືອນກັບເສົາອາກາດທີ່ຕິດຕັ້ງແຍກຕ່າງຫາກຈາກກະດານຕົ້ນຕໍ, ການອອກແບບນີ້ແມ່ນເຊື່ອມຕໍ່ຢ່າງໃກ້ຊິດກັບການຕັດສິນໃຈຮູບແບບ PCB. ອົງປະກອບຮັງສີ, ຈຸດອາຫານ, ຍົນພື້ນດິນ, ແລະອົງປະກອບໃກ້ຄຽງສາມາດມີອິດທິພົນຕໍ່ການປະຕິບັດສຸດທ້າຍ.

ໃນເວລາທີ່ການປະເມີນເສົາອາກາດສໍາລັບໂຄງການໃຫມ່, ພິຈາລະນາດັ່ງຕໍ່ໄປນີ້:

• ຊ່ວງຄວາມຖີ່:ກໍານົດແຖບປະຕິບັດງານທີ່ຕ້ອງການແລະແບນວິດຕາມຄໍາຮ້ອງສະຫມັກໄຮ້ສາຍ.

• ແຜນຜັງກະດານ:ສະຫງວນພື້ນທີ່ພຽງພໍສໍາລັບອົງປະກອບເສົາອາກາດແລະພື້ນທີ່ເກັບກູ້ທີ່ແນະນໍາ.

• ຍົນພື້ນດິນ:ປະເມີນໂຄງສ້າງພື້ນດິນຂອງກະດານແລະຜົນກະທົບຂອງມັນຕໍ່ກັບ impedance ແລະລັງສີ.

• ການຈັດຕຳແໜ່ງອົງປະກອບ:ພິຈາລະນາຄວາມໃກ້ຊິດຂອງແບດເຕີລີ່, ຈໍສະແດງຜົນ, ຕົວເຊື່ອມຕໍ່, ສາຍເຄເບີ້ນ, ແລະຊິ້ນສ່ວນໂລຫະ.

• ການຈັບຄູ່ impedance:ອະ​ນຸ​ຍາດ​ໃຫ້​ຊ່ອງ​ສໍາ​ລັບ​ອົງ​ປະ​ກອບ​ທີ່​ກົງ​ກັນ​ແລະ​ການ​ປັບ RF ໃນ​ລະ​ຫວ່າງ​ການ​ທົດ​ສອບ​ຕົ້ນ​ແບບ​.

• ຄວາມເຂົ້າກັນໄດ້ຂອງ Enclosure:ປະເມີນຜົນກະທົບຂອງວັດສະດຸທີ່ຢູ່ອາໄສ, ຕໍາແຫນ່ງ mounting, ແລະໂຄງສ້າງພາຍໃນ.

ເສົາອາກາດຄວນໄດ້ຮັບການປະເມີນພາຍໃນການຕັ້ງຄ່າອຸປະກອນທີ່ມີຈຸດປະສົງ, ນັບຕັ້ງແຕ່ການປ່ຽນແປງຂອງ PCB ຫຼື enclosure ສາມາດສົ່ງຜົນກະທົບຕໍ່ພຶດຕິກໍາ RF.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ການອອກແບບເສົາອາກາດທີ່ຝັງໄວ້ອາດຈະເຫມາະສົມກັບຜະລິດຕະພັນໄຮ້ສາຍທີ່ແຕກຕ່າງກັນເມື່ອຄວາມຕ້ອງການຄວາມຖີ່, ຮູບແບບວົງຈອນ, ແລະເງື່ອນໄຂການຕິດຕັ້ງເຂົ້າກັນໄດ້.

IoT ແລະອຸປະກອນທີ່ເຊື່ອມຕໍ່

ໂນດເຊັນເຊີ, ອຸປະກອນໃນເຮືອນອັດສະລິຍະ, ແລະເຄື່ອງອີເລັກໂທຣນິກທີ່ເຊື່ອມຕໍ່ອື່ນໆ ອາດຈະໃຊ້ເສົາອາກາດທີ່ປະສົມປະສານກັບກະດານ ເມື່ອ PCB ສະໜອງພື້ນທີ່ພຽງພໍ ແລະບ່ອນອ້າງອີງພື້ນດິນທີ່ເໝາະສົມ. ແຖບການສື່ສານແລະສິ່ງຫຸ້ມຫໍ່ສຸດທ້າຍຄວນໄດ້ຮັບການພິຈາລະນາໃນລະຫວ່າງການເລືອກ.

ຜະລິດຕະພັນ Wi-Fi ແລະ Bluetooth

ອຸປະກອນຕໍ່ພ່ວງໄຮ້ສາຍ ແລະອຸປະກອນອີເລັກໂທຣນິກຂະໜາດນ້ອຍອາດຈະໃຊ້ເສົາອາກາດແບບປະສົມປະສານເພື່ອການສື່ສານໄລຍະສັ້ນ. ການປະຕິບັດຄວນໄດ້ຮັບການກວດກາຕໍ່ກັບແຖບຄວາມຖີ່ທີ່ກໍານົດໄວ້ແລະເປົ້າຫມາຍ RF ຂອງຜະລິດຕະພັນສໍາເລັດຮູບ.

ໂມດູນໄຮ້ສາຍແລະກະດານຄວບຄຸມ

ໂມດູນການສື່ສານ ແລະລະບົບການຄວບຄຸມທາງອີເລັກໂທຣນິກ ອາດຈະຮອງຮັບເສົາອາກາດໂດຍກົງຢູ່ໃນກະດານວົງຈອນ. ການອອກແບບຕ້ອງການໃຫ້ກົງກັບຮູບແບບໂມດູນ, ການຈັດວາງອົງປະກອບ, ແລະສະພາບແວດລ້ອມການດໍາເນີນງານທີ່ມີຈຸດປະສົງ.

ເອເລັກໂທຣນິກທີ່ຈຳກັດອາວະກາດ

ສໍາລັບອຸປະກອນທີ່ຫນາແຫນ້ນ, ພື້ນທີ່ເສົາອາກາດທີ່ມີຢູ່ຕ້ອງໄດ້ຮັບການປະເມີນຄຽງຄູ່ກັບຫມໍ້ໄຟ, ຈໍສະແດງຜົນ, ຕົວເຊື່ອມຕໍ່, ແລະອົງປະກອບອື່ນໆ. enclosure ຂະຫນາດນ້ອຍບໍ່ໄດ້ອັດຕະໂນມັດຫມາຍຄວາມວ່າການອອກແບບປະສົມປະສານຈະສະຫນອງປະສິດທິພາບ RF ພຽງພໍ.

ການປະຕິບັດແລະການກວດສອບ RF

ປະສິດທິພາບເສົາອາກາດແມ່ນຂຶ້ນກັບການໂຕ້ຕອບລະຫວ່າງເລຂາຄະນິດ radiating, ຍົນພື້ນດິນ, ໂຄງສ້າງອາຫານ, ການຈັບຄູ່ impedance, ແລະວັດສະດຸອ້ອມຂ້າງ. ການອອກແບບທີ່ທົດສອບຢູ່ໃນກະດານປະເມີນຜົນອາດຈະປະຕິບັດແຕກຕ່າງກັນຫຼັງຈາກການຕິດຕັ້ງໃນຜະລິດຕະພັນສໍາເລັດຮູບ.

ດັ່ງນັ້ນ, ການກວດສອບຕົວແບບຕົ້ນແບບຄວນໃຊ້ຮູບແບບ PCB ຕົວແທນແລະ, ຖ້າເປັນໄປໄດ້, ວັດສະດຸຫຸ້ມຫໍ່ທີ່ມີຈຸດປະສົງ. ອີງຕາມຄໍາຮ້ອງສະຫມັກ, ວິສະວະກອນອາດຈະປະເມີນ VSWR, impedance, ໄດ້ຮັບ, bandwidth, ແລະຮູບແບບ radiation ຕໍ່ກັບເງື່ອນໄຂການຍອມຮັບທີ່ກໍານົດໄວ້ກ່ອນ.

ການທົດສອບ RF ເບື້ອງຕົ້ນສາມາດຊ່ວຍກໍານົດຂໍ້ຈໍາກັດການຈັດວາງກ່ອນທີ່ມັນຈະມີລາຄາແພງກວ່າເພື່ອແກ້ໄຂໃນລະຫວ່າງການກະກຽມການຜະລິດ.

ຂໍ້ມູນສໍາລັບໂຄງການທີ່ກໍາຫນົດເອງ

ການສະຫນອງຄວາມຕ້ອງການດ້ານວິຊາການທີ່ຊັດເຈນຈະຊ່ວຍປະເມີນຄວາມເປັນໄປໄດ້ຂອງການອອກແບບທີ່ກໍາຫນົດເອງແລະກໍານົດບັນຫາການເຊື່ອມໂຍງທີ່ມີທ່າແຮງໃນຕົ້ນປີ.

ສໍາລັບການປະເມີນຜົນເບື້ອງຕົ້ນ, ກະກຽມຂໍ້ມູນຕໍ່ໄປນີ້ຖ້າມີ:

• ແຖບຄວາມຖີ່ທີ່ຕ້ອງການ ແລະໂປຣໂຕຄໍໄຮ້ສາຍ

• ຂະຫນາດ PCB ແລະພື້ນທີ່ເສົາອາກາດທີ່ມີຢູ່

• ຂໍ້ມູນຍົນແລະຈຸດອາຫານ

• ອຸປະກອນການປິດລ້ອມແລະຕໍາແຫນ່ງອົງປະກອບໃກ້ຄຽງ

• ຕົວກໍານົດການ RF ເປົ້າຫມາຍແລະຄວາມຕ້ອງການການທົດສອບ

• ປະລິມານຕົ້ນແບບແລະປະລິມານການຜະລິດໂດຍປະມານ

ຖ້າແຜງວົງຈອນຍັງຖືກພັດທະນາ, ການຈັດວາງເສົາອາກາດຄວນໄດ້ຮັບການພິຈາລະນາກ່ອນທີ່ຈະວາງຮູບແບບສຸດທ້າຍ. ນີ້ເຮັດໃຫ້ທີມງານຮາດແວແລະ RF ມີໂອກາດທີ່ຈະປະສານງານພື້ນທີ່ເສົາອາກາດ, ໂຄງສ້າງຫນ້າດິນ, ແລະອົງປະກອບອ້ອມຂ້າງ.

ບ່ອນທີ່ PCB ຕົ້ນຕໍບໍ່ສາມາດຮອງຮັບໂຄງສ້າງເສົາອາກາດທີ່ຕ້ອງການ, ການຕັ້ງຄ່າທາງເລືອກອາດຈະມີມູນຄ່າການປະເມີນ. ທາງເລືອກສຸດທ້າຍຄວນສະທ້ອນເຖິງຂໍ້ຈໍາກັດກົນຈັກຂອງອຸປະກອນ, ເປົ້າຫມາຍ RF, ແລະຄວາມຕ້ອງການການຜະລິດ.
