ເສົາອາກາດ 2G/3G/4G LTE
ດ້ວຍຄວາມຊໍານານຢ່າງກວ້າງຂວາງໃນການແກ້ໄຂການສື່ສານໄຮ້ສາຍ, Qianmu Communication ແມ່ນຜູ້ຜະລິດສາຍອາກາດ FPC, ໂຮງງານຜະລິດແຫຼ່ງ, ແລະຜູ້ສະຫນອງທົ່ວໂລກທີ່ມີຄວາມຊ່ຽວຊານໃນການອອກແບບແລະການຜະລິດເສົາອາກາດ 2G / 3G / 4G LTE. ເສົາອາກາດຂອງມັນປະສົມປະສານວົງຈອນທີ່ມີຄວາມຍືດຫຍຸ່ນ FPC ກັບເທກໂນໂລຍີການເຊື່ອມສາຍ coaxial, ສະຫນັບສະຫນູນການປົກຫຸ້ມຂອງແຖບເຕັມ 700MHz-2700MHz ແລະເຄືອຂ່າຍ GSM, WCDMA, ແລະ LTE. ແຕ່ລະຜະລິດຕະພັນຖືກກວດສອບຜ່ານການທົດສອບ RF anechoic chamber, ການທົດສອບຄວາມສູງອາຍຸຂອງອຸນຫະພູມ, ແລະການປະເມີນຜົນຄວາມຫນ້າເຊື່ອຖືຂອງການເຊື່ອມໂລຫະສໍາລັບການປະຕິບັດທີ່ສອດຄ່ອງ.

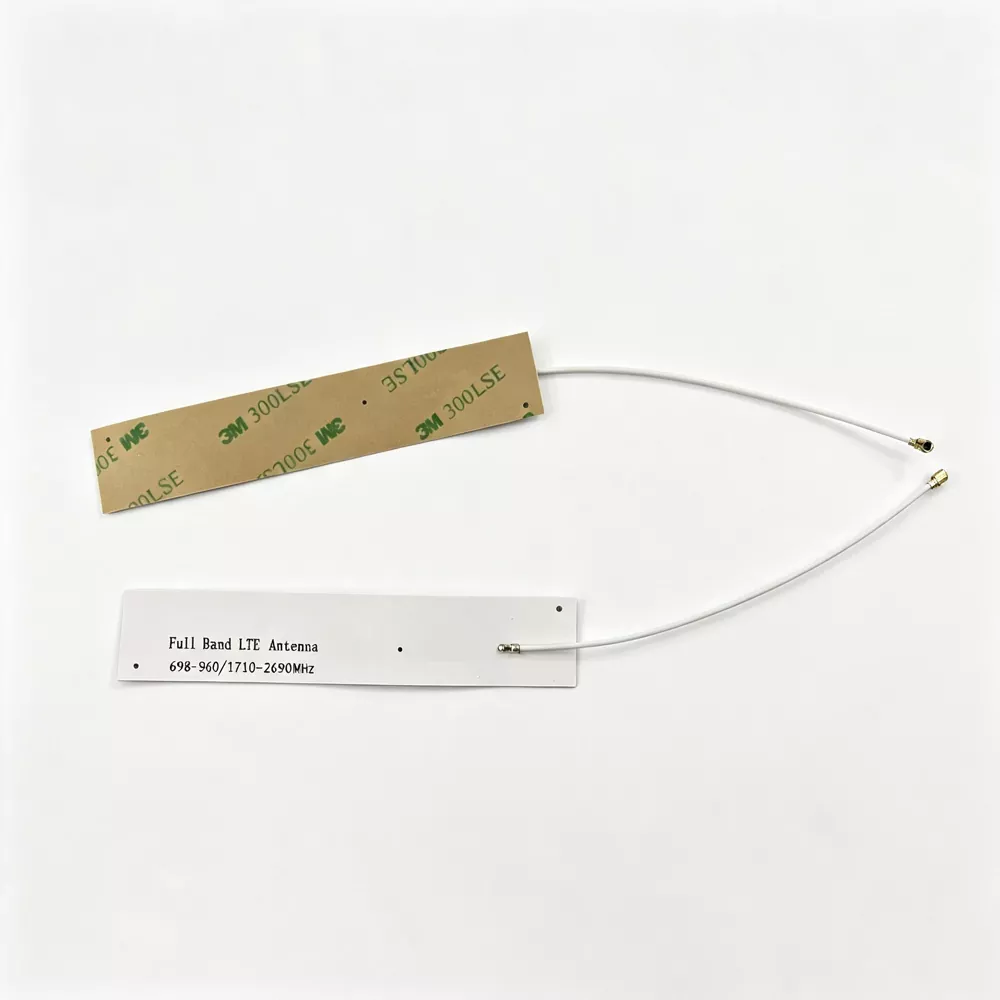

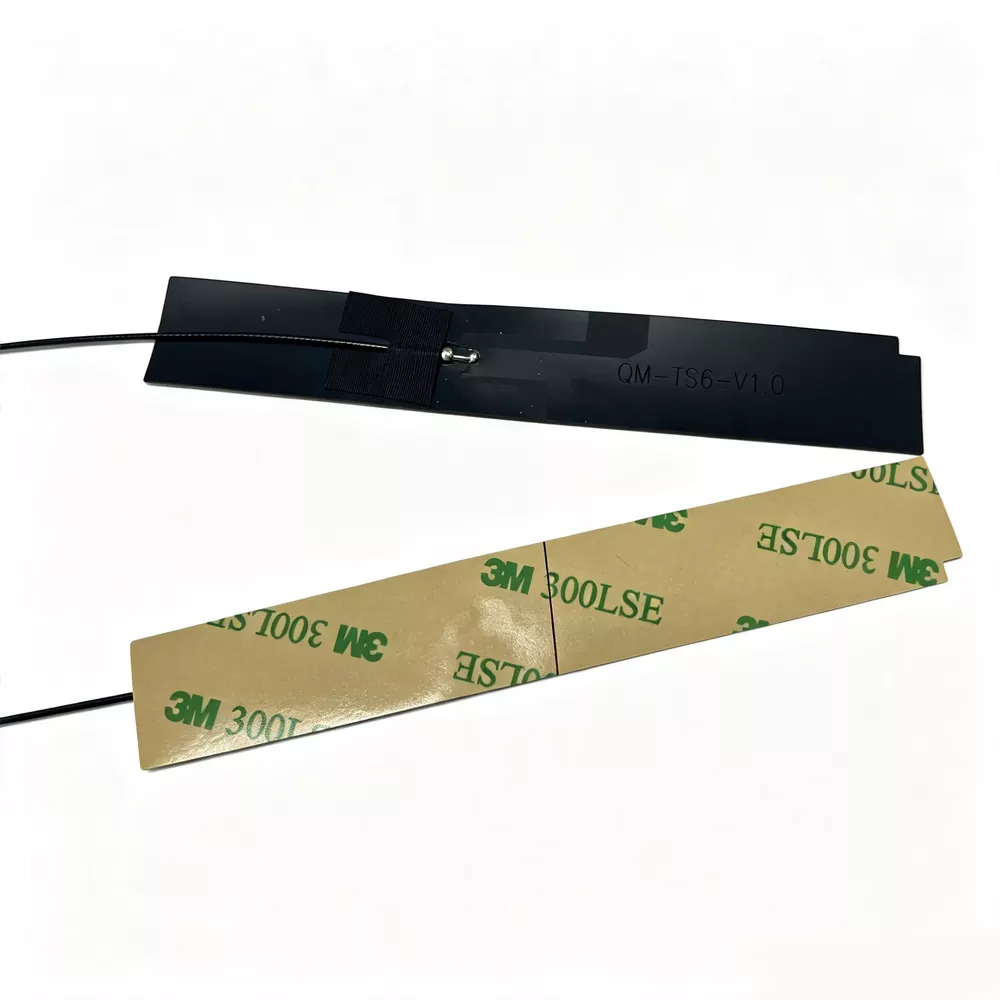

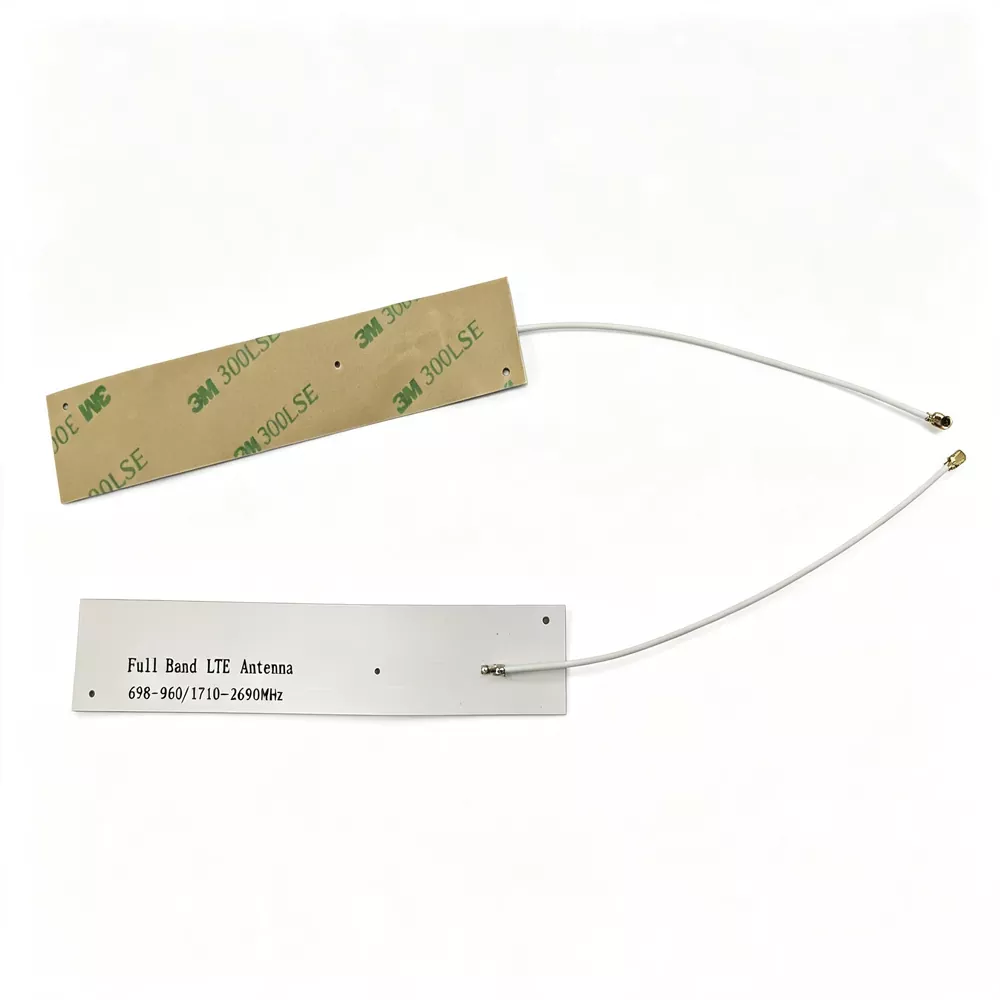

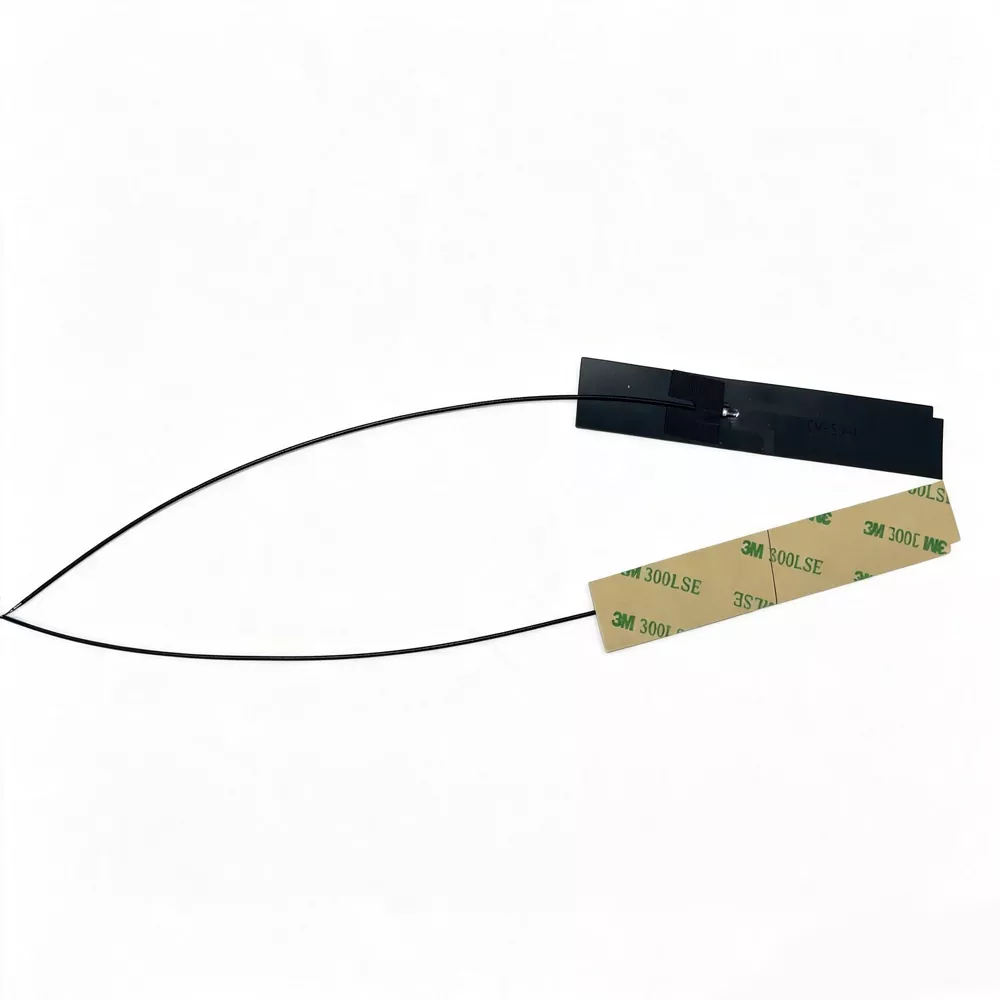

ເສົາອາກາດ 2G/3G/4G LTE ເປັນເສົາອາກາດການສື່ສານມືຖືເຕັມແຖບທີ່ມີນ້ຳໜັກເບົາ, ມີຄວາມຍືດຫຍຸ່ນ ແລະສາມາດງໍໄດ້. ບໍ່ເຫມືອນກັບເສົາອາກາດທີ່ຕິດຢູ່ດ້ານທົ່ວໄປ, ຜະລິດຕະພັນນີ້ໃຊ້ກະດານວົງຈອນທີ່ມີຄວາມຍືດຫຍຸ່ນ FPC + ຂະບວນການ soldering ໂດຍກົງ coaxial. ເສົາອາກາດແມ່ນອ່ອນ, ບາງ, ອ່ອນແລະສາມາດໃສ່ໄດ້ຢ່າງເສລີເຂົ້າໄປໃນພື້ນຜິວໂຄ້ງແລະຊ່ອງແຄບແຄບພາຍໃນອຸປະກອນ. ມັນສະຫນັບສະຫນູນ 2G GSM, 3G WCDMA ແລະ 4G LTE ການສົ່ງສັນຍານຫຼາຍເຄືອຂ່າຍແລະການຮັບ. ມັນເປັນປະເພດທີ່ຕ້ອງການຂອງເສົາອາກາດການສື່ສານທີ່ສ້າງຂຶ້ນສໍາລັບອຸປະກອນ iot smart ຂະຫນາດນ້ອຍໃນປະຈຸບັນ, ການແກ້ໄຂຄວາມເຈັບປວດໃນອຸດສາຫະກໍາຢ່າງກວ້າງຂວາງເຊັ່ນ: ພື້ນທີ່ກໍ່ສ້າງຂະຫນາດນ້ອຍ, ສັນຍານອ່ອນ, ການຕິດຕໍ່ທີ່ບໍ່ຫມັ້ນຄົງແລະການຕໍ່ຕ້ານການສັ່ນສະເທືອນທີ່ບໍ່ດີຂອງອຸປະກອນ.
ຫຼັກການຂອງການດໍາເນີນງານ
ເສົາອາກາດ 2G/3G/4G LTE ນີ້ FPC ເຊື່ອມເສົາອາກາດ coaxial ເຮັດວຽກໂດຍອີງໃສ່ຫຼັກການຄວາມຖີ່ວິທະຍຸຂອງ microstrip oscillator array ທີ່ມີຄວາມຍືດຫຍຸ່ນແລະສົ່ງສັນຍານດ້ວຍເຄື່ອງປ້ອນ coaxial shielded. ມັນໄດ້ຖືກແບ່ງອອກເປັນສາມພາກສ່ວນ: ຊັ້ນລັງສີສັນຍານ, ຊັ້ນ substrate insulating, ແລະຊັ້ນສາຍສົ່ງ shielded. ເຫດຜົນການເຮັດວຽກມີຄວາມຫມັ້ນຄົງແລະມີປະສິດທິພາບ:
• ຫຼັກການລັງສີ Rf: ພື້ນຜິວກະດານ FPC ເຈາະເສັ້ນ oscillator ຫຼາຍແຖບຢ່າງຊັດເຈນ, ກົງກັບຈຸດ resonance ແຖບເຕັມ 2G/3G/4G, ບໍ່ມີແຖບຕາຍ, ການວັດແທກອັດຕາສ່ວນຄື້ນເຕັມແຖບແມ່ນຄົງທີ່ ≤1.5, ການສູນເສຍການສະທ້ອນຂອງສັນຍານແມ່ນຕໍ່າຫຼາຍ.
•ຂໍ້ໄດ້ປຽບຂອງລະບົບສາຍສົ່ງ welded: ສາຍ coaxial ແລະແຜ່ນ oscillator FPC ໄດ້ຖືກສ້າງຕັ້ງຂຶ້ນໃນຫນຶ່ງສິ້ນໂດຍການ soldering ກົ່ວອຸນຫະພູມສູງ. ເມື່ອປຽບທຽບກັບໂຄງສ້າງ riveted ແລະ clamped ທົ່ວໄປ, ການປະຕິບັດການສັ່ນສະເທືອນທີ່ວັດແທກໄດ້ຖືກປັບປຸງ 85%, ແລະມີສູນການຕິດຕໍ່ແລະສູນຕັດສັນຍານໃນສະພາບແວດລ້ອມການສັ່ນສະເທືອນໃນໄລຍະຍາວ.
• ກົນໄກປ້ອງກັນການລົບກວນ: ໂຄງສ້າງປ້ອງກັນສອງຊັ້ນຂອງສາຍ RG1.13 coaxial line ສາມາດແຍກສິ່ງລົບກວນຂອງແມ່ເຫຼັກໄຟຟ້າອອກຈາກ CPU, ການສະຫນອງພະລັງງານ, ແລະ chip ຂອງກະດານຕົ້ນຕໍຂອງອຸປະກອນ. ການວັດແທກໃນສະພາບແວດລ້ອມການແຊກແຊງພາຍໃນຂອງອຸປະກອນ, ຄວາມອ່ອນໄຫວຂອງການຮັບສັນຍານແມ່ນເພີ່ມຂຶ້ນ 3-5 dB.
• ຄຸນລັກສະນະການແຜ່ລັງສີ omnidirectional: ການອອກແບບລະບົບສາຍສົ່ງ ແລະ ການຮັບສັນຍານ omnidirectional Planar ສາມາດຮັກສາການສົ່ງສັນຍານທີ່ໝັ້ນຄົງໃນສະຖານະການທີ່ອຸປະກອນປິດລ້ອມຂອງແກະ ແລະ ທໍ່ໂລຫະຖືກກີດຂວາງ, ແລະອັດຕາຄວາມສໍາເລັດຂອງເຄືອຂ່າຍນອກອຸປະກອນ iot ໄດ້ຖືກວັດແທກເພີ່ມຂຶ້ນ 28%.
ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນ
ໃນຖານະເປັນໂຮງງານສາຍອາກາດ FPC ມືອາຊີບ, ເສົາອາກາດ 2G / 3G / 4G LTE ຂອງພວກເຮົາ FPC ເສົາອາກາດ coaxial welded ຊີ້ໃຫ້ເຫັນຫ້າຂໍ້ໄດ້ປຽບຫຼັກຂອງ "ຄວາມຫມັ້ນຄົງ, ຂະຫນາດນ້ອຍ, ຄວາມຍືດຫຍຸ່ນ, ຄວາມທົນທານ, ຄວາມຖືກຕ້ອງ", ໂດຍກົງແກ້ໄຂບັນຫາທົ່ວໄປຂອງເສົາອາກາດໃນອຸດສາຫະກໍາ:
1. ຂະບວນການເຊື່ອມໂລຫະປະສົມປະສານກໍາຈັດການຕິດຕໍ່ທີ່ບໍ່ດີ
ມັນໃຊ້ຂະບວນການເຊື່ອມໂລຫະທີ່ມີຄວາມແມ່ນຍໍາສູງລະຫວ່າງສາຍ coaxial ແລະ FPC boards, ບໍ່ມີ terminals ອະແດບເຕີແລະບໍ່ມີຊ່ອງຫວ່າງ snap, ຢ່າງສົມບູນແກ້ໄຂບັນຫາການພວນເສົາອາກາດແລະການ flickering ສັນຍານທີ່ເກີດຈາກການສັ່ນສະເທືອນອຸປະກອນແລະການ jolts ການຂົນສົ່ງ, ເຫມາະສົມສໍາລັບສະພາບ vibration harsh ໃນຍານພາຫະນະແລະອຸດສາຫະກໍາ.
2 ມີຄວາມຍືດຫຍຸ່ນ, ບາງທີ່ສຸດແລະສາມາດງໍໄດ້, ເຫມາະສໍາລັບພື້ນທີ່ກໍ່ສ້າງໃນແຄບ
ມີຄວາມຫນາໂດຍລວມພຽງແຕ່ 0.1 ມມ, ວັດສະດຸພື້ນຖານທີ່ຍືດຫຍຸ່ນສາມາດງໍໄດ້ຢ່າງເສລີ, ເຫມາະກັບພື້ນຜິວໂຄ້ງ, ແລະຕິດຕັ້ງຢູ່ໃນຊ່ອງຫວ່າງໂດຍບໍ່ມີການເອົາພື້ນທີ່ພາຍໃນຂອງອຸປະກອນ, ຕອບສະຫນອງຄວາມຕ້ອງການການອອກແບບຂອງອຸປະກອນ smart miniaturized, ບາງແລະແສງສະຫວ່າງຢ່າງສົມບູນ.
3 ການຄຸ້ມຄອງແຖບເຕັມ, ການເຂົ້າເຖິງເຄືອຂ່າຍຢ່າງເຕັມທີ່ໂດຍບໍ່ມີຈຸດຕາບອດ
ກວມເອົາທຸກແຖບຈາກ 700MHz ຫາ 2700MHz, ເຂົ້າກັນໄດ້ກັບ China Mobile, China Unicom ແລະ China Telecom 2G/3G/4G ທຸກເຄືອຂ່າຍໂດຍບໍ່ມີການຈໍາແນກຜູ້ປະຕິບັດການ, ເສົາອາກາດຫນຶ່ງເຫມາະກັບທຸກສະຖານະການການສື່ສານໂທລະສັບມືຖື, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນສິນຄ້າຄົງຄັງຂອງລູກຄ້າຢ່າງຫຼວງຫຼາຍ.
4. ສາຍປ້ອງກັນສອງຊັ້ນທີ່ມີຄວາມສາມາດໃນການຕ້ານການແຊກແຊງທີ່ເຂັ້ມແຂງ
ມາດຕະຖານທີ່ມີ RG1.13 double-layer shielded cable coaxial, effectively resisting electromagnetic interferences from chips, power supply and circuit boards within the equipment, the signals stability without noise or lag in the enclosed devices.
5 ລະດັບອຸດສາຫະກໍາທົນທານຕໍ່ສະພາບອາກາດແລະທົນທານ, ເຫມາະສົມສໍາລັບການດໍາເນີນງານໃນໄລຍະຍາວ 24 ຊົ່ວໂມງ
ວັດສະດຸພື້ນຖານ FPC ແມ່ນທົນທານຕໍ່ອຸນຫະພູມສູງແລະຕ່ໍາ, ອາຍຸແລະຮອຍແຕກ, ແລະສາມາດເຮັດວຽກຢ່າງຫມັ້ນຄົງໃນສະພາບແວດລ້ອມຈາກ -40 ° C ຫາ +85 ° C, ຕອບສະຫນອງຄວາມຕ້ອງການຂອງອຸປະກອນອຸດສາຫະກໍາແລະ terminals iot ກາງແຈ້ງສໍາລັບການດໍາເນີນງານຕະຫຼອດປີ.
6. ລະດັບສູງຂອງການປັບແຕ່ງ
ສະຫນັບສະຫນູນການປັບແຕ່ງຄວາມຍາວຂອງເສັ້ນ, ການໂຕ້ຕອບ, ຂະຫນາດ, ຕົວກໍານົດການ impedance, ການໂຕ້ຕອບ solder ເຊັ່ນ IPEX, SMA, BNC ຕາມຄວາມຕ້ອງການ, ສະຫນັບສະຫນູນການພິມ batch silk-screen ຂອງໂລໂກ້ລູກຄ້າ, ແລະເຫມາະສົມກັບ OEM / ODM ຂໍ້ກໍານົດການຜະລິດສັນຍາການຄ້າຕ່າງປະເທດ.
ຂໍ້ມູນຈໍາເພາະ
|
ລາຍການພາລາມິເຕີ |
ຕົວກໍານົດການດ້ານວິຊາການມາດຕະຖານ |
|
ຊື່ຜະລິດຕະພັນ |
ເສົາອາກາດ 2G/3G/4G LTE |
|
ແຖບປະຕິບັດງານ |
700MHz ຫາ 2700MHz (ແຖບເຕັມ GSM/ WCDMA/ LTE) |
|
ຮັບສາຍອາກາດ |
3~5dBi |
|
ຢືນ Bobbi VSWR |
≤1.5 |
|
impedance |
50 Ω |
|
ໂໝດ Polarization |
ຂົ້ວແນວຕັ້ງອ້ອມຮອບ |
|
ຂໍ້ມູນຈໍາເພາະຂອງສາຍ |
0.81/1.13/RG174/RG178 |
|
ຂະບວນການເຊື່ອມຕໍ່ |
ແຜ່ນ FPC ຖືກເຊື່ອມຢ່າງເຕັມສ່ວນກັບເສັ້ນ coaxial |
|
ອຸນຫະພູມປະຕິບັດການ |
-40 °C ຫາ +85 °C |
|
ຄວາມໜາຂອງເສົາອາກາດ |
0.1mm ມີຄວາມຍືດຫຍຸ່ນບາງທີ່ສຸດ |
|
ການໂຕ້ຕອບມາດຕະຖານ |
IPEX/U.FL (ສາມາດປັບແຕ່ງໄດ້ SMA/BNC) |
|
ຄວາມຍາວຂອງສາຍ |
10cm / 15cm / 20cm (ປັບໄດ້) |
ຄູ່ມືການຕິດຕັ້ງແລະການນໍາໃຊ້

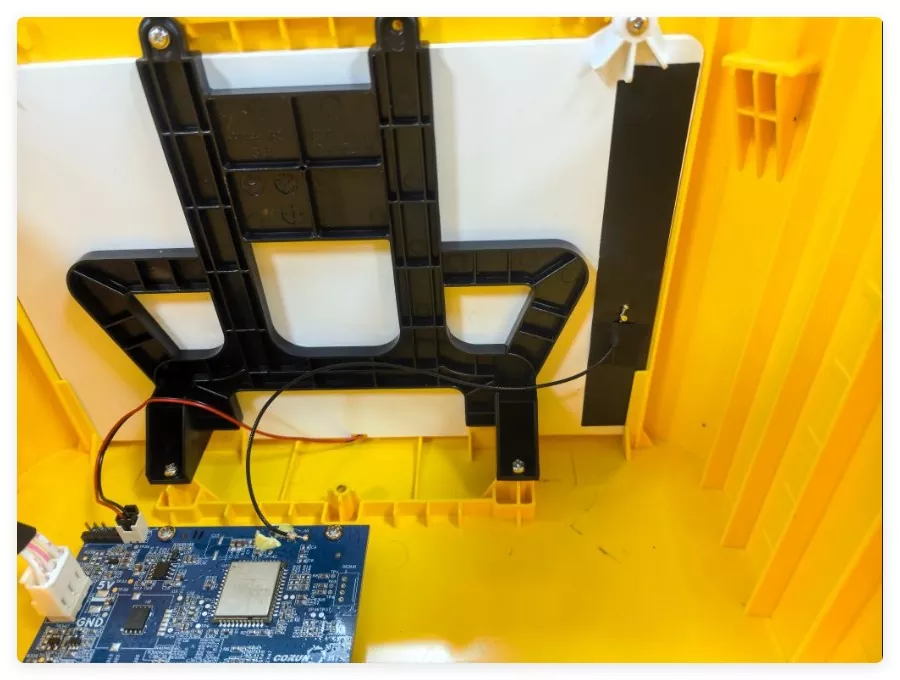

ເສົາອາກາດ FPC ນີ້ແມ່ນການຕິດຕັ້ງແບບຝັງຕົວ, ງ່າຍຕໍ່ການປະຕິບັດງານ, ເຫມາະສົມສໍາລັບການປະກອບການຜະລິດຈໍານວນຫລາຍ, ແລະບໍ່ຈໍາເປັນຕ້ອງມີການແກ້ບັນຫາແບບມືອາຊີບ. ຂັ້ນຕອນດັ່ງຕໍ່ໄປນີ້:
1. ການເລືອກສະຖານທີ່: ເລືອກພື້ນທີ່ເປີດພາຍໃນອຸປະກອນ, ຫ່າງຈາກຊິບເມນບອດ, ການສະຫນອງພະລັງງານ, ແລະທໍ່ໂລຫະເພື່ອຫຼີກເວັ້ນການສະກັດສັນຍານແລະການລົບກວນ.
2. ເຫມາະແລະແກ້ໄຂ: ດ້ານຫລັງຂອງເສົາອາກາດມາພ້ອມກັບກາວ 3M ທີ່ມີຄວາມເຂັ້ມແຂງສູງ. ຫຼັງຈາກທໍາຄວາມສະອາດຂີ້ຝຸ່ນແລະນໍ້າມັນທີ່ຕິດຢູ່ຝາດ້ານໃນຂອງອຸປະກອນ, ເຮັດໃຫ້ມັນຮາບພຽງແລະແຫນ້ນ, ແລະງໍມັນຕາມຄວາມຕ້ອງການເພື່ອໃຫ້ເຫມາະກັບພື້ນຜິວໂຄ້ງຂອງອຸປະກອນ.
3. ເຊື່ອມຕໍ່ອິນເຕີເຟດ: ເຊື່ອມຕໍ່ IPEX/SMA ດ້ານຫຼັງຢ່າງຊັດເຈນກັບເຕົ້າຮັບເສົາອາກາດຂອງອຸປະກອນ ແລະ ຄ່ອຍໆຍຶດມັນເພື່ອຫຼີກເວັ້ນການດຶງສາຍຢ່າງຮຸນແຮງ.
4. ການຈັດວາງສາຍໄຟ: ຄວນເກັບຮັກສາສາຍໄຟຫຼາຍເກີນໄປໃຫ້ສະອາດເພື່ອຫຼີກເວັ້ນການບີບຕົວ, ງໍຫຼືພັບຕາຍ, ແລະເພື່ອປ້ອງກັນຄວາມເສຍຫາຍຂອງຊັ້ນປ້ອງກັນທີ່ອາດຈະສົ່ງຜົນກະທົບຕໍ່ສັນຍານ.
5. ການທົດສອບການເປີດເຄື່ອງ: ຫຼັງຈາກປະກອບສໍາເລັດແລ້ວ, ເປີດແລະເຊື່ອມຕໍ່ເຄືອຂ່າຍເພື່ອທົດສອບວ່າສັນຍານເຄືອຂ່າຍ 2G / 3G / 4G ທັງຫມົດໄດ້ຮັບປົກກະຕິ, ແລະຈາກນັ້ນການຜະລິດຈໍານວນຫລາຍເປັນໄປໄດ້.
FAQ
Q1: ເສົາອາກາດ 2G/3G/4G LTE FPC ເສົາອາກາດ coaxial welded ນີ້ສາມາດງໍໄດ້ບໍ?
A1: ແມ່ນແລ້ວ. ຜະລິດຕະພັນແມ່ນເຮັດດ້ວຍວັດສະດຸພື້ນຖານ FPC ທີ່ມີຄວາມຍືດຫຍຸ່ນ, ເຊິ່ງສາມາດງໍໄດ້ຢ່າງເສລີແລະເຫມາະກັບພື້ນຜິວໂຄ້ງ. ມັນເຫມາະກັບພື້ນທີ່ຂະຫນາດນ້ອຍໃນຕົວຂອງອຸປະກອນແລະຈະບໍ່ທໍາລາຍຫຼືຜົນກະທົບຕໍ່ການປະຕິບັດສັນຍານໃນເວລາທີ່ງໍຕາມປົກກະຕິ.
Q2: ທ່ານສະຫນັບສະຫນູນຄວາມຍາວຂອງສາຍແລະປະເພດການໂຕ້ຕອບທີ່ກໍາຫນົດເອງບໍ?
A2: ສະຫນັບສະຫນູນຢ່າງເຕັມສ່ວນ. ໃນຖານະເປັນໂຮງງານຜະລິດ, ຄວາມຍາວຂອງເສັ້ນທີ່ສາມາດປັບແຕ່ງໄດ້ຕັ້ງແຕ່ 10cm ຫາ 50cm, ການໂຕ້ຕອບທີ່ສາມາດທົດແທນໄດ້ເຊັ່ນ SMA, BNC, IPEX, LOGO silk-screen ແລະຂະຫນາດແມ່ນສະຫນັບສະຫນູນ.
Q3: ຄວາມໄດ້ປຽບຂອງຂະບວນການ soldering ຫຼາຍກວ່າເສົາອາກາດ pasted ທໍາມະດາແມ່ນຫຍັງ?
A3: ການເຊື່ອມໂລຫະເສັ້ນ Coaxial ໃນຫນຶ່ງສິ້ນ, ບໍ່ມີຊ່ອງຫວ່າງວ່າງ, ການຕໍ່ຕ້ານການຊ໊ອກທີ່ເຂັ້ມແຂງ, ຄວາມຕ້ານທານ tensile, ປະສິດທິພາບຕ້ານການແກ່, ຢ່າງສົມບູນແກ້ໄຂບັນຫາການສັ່ນສະເທືອນອຸປະກອນ, ສັນຍານ flicker ແລະການຕິດຕໍ່ທີ່ບໍ່ດີໃນສະພາບແວດລ້ອມອຸນຫະພູມສູງ, ເຫມາະສໍາລັບສະຖານະການອຸດສາຫະກໍາແລະຍານພາຫະນະ harsh.
