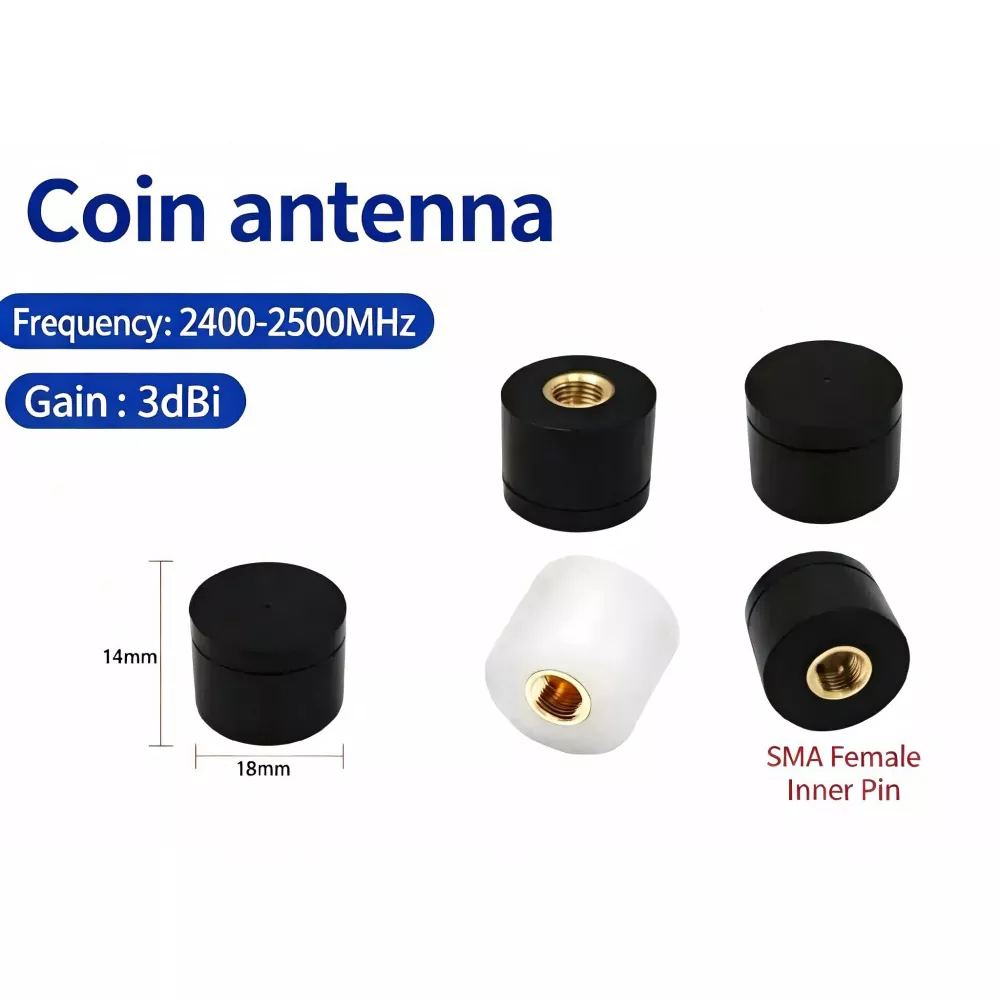

ເສົາອາກາດຫຼຽນ

ເສົາອາກາດຫຼຽນແມ່ນເສົາອາກາດ RF ພາຍນອກກະບອກກະທັດຮັດ, ມີຮູບຮ່າງຄ້າຍຄືປຸ່ມ. ອອກແບບເປັນສາຍອາກາດ 2.4GHz 5.8GHz Dual Band, ມັນສະຫນອງການແກ້ໄຂການສົ່ງສັນຍານໄຮ້ສາຍທີ່ມີນ້ໍາຫນັກເບົາສໍາລັບອຸປະກອນເອເລັກໂຕຣນິກຂະຫນາດນ້ອຍໂດຍໃຊ້ WiFi, Bluetooth, ແລະການສື່ສານ ZigBee.

ເສົາອາກາດ rod ຢາງທີ່ພັດທະນາຕົນເອງຂອງ Qianmu Communication ນໍາໃຊ້ເຕັກນິກການສີດແລະຜະນຶກເຂົ້າກັນແບບສິ້ນດຽວ. ມັນປະສົມປະສານອົງປະກອບສະທ້ອນທອງແດງຢ່າງເຕັມທີ່ແລະຊັ້ນປ້ອງກັນການສະທ້ອນໂລຫະຢູ່ດ້ານລຸ່ມ.

ມາພ້ອມກັບອິນເຕີເຟດ SMA threaded ມາດຕະຖານ, ເສົາອາກາດ SMA Dual Band ນີ້ສາມາດໄດ້ຮັບການຕິດຕັ້ງແລະຮັບປະກັນໂດຍກົງກັບທີ່ຢູ່ອາໄສອຸປະກອນ. ເມື່ອປຽບທຽບກັບເສົາອາກາດ rod ຢາງຫຍາບ ແລະ ເສົາອາກາດ PCB ທີ່ມີໃນຕົວ, ມັນສະຫນອງໂຄງສ້າງທີ່ຫນາແຫນ້ນ, ສະຫລາດກັບເຮືອນທີ່ປະທັບຕາສໍາລັບການນໍາໃຊ້ພາຍໃນແລະນອກ.

ມັນເຮັດວຽກແນວໃດ

ເສົາອາກາດຫຼຽນໃຊ້ເຄື່ອງສັ່ນວົງແຫວນສອງຊັ້ນພາຍໃນສໍາລັບການສົ່ງສັນຍານ RF ສອງແຖບແລະການຮັບ. ພື້ນຖານຮູບປຸ່ມປະກອບດ້ວຍຊັ້ນສະທ້ອນໂລຫະທີ່ຖືກອອກແບບມາເພື່ອຊ່ວຍຈັດການລັງສີຂອງສັນຍານແລະຫຼຸດຜ່ອນອິດທິພົນຂອງອົງປະກອບເອເລັກໂຕຣນິກທີ່ຢູ່ໃກ້ຄຽງ.

1. ການອອກແບບ oscillator ຊັ້ນ:ຊັ້ນເທິງຖືກອອກແບບມາສໍາລັບແຖບ 2.4GHz ທີ່ໃຊ້ໂດຍ Bluetooth ແລະ ZigBee, ໃນຂະນະທີ່ຊັ້ນຕ່ໍາສະຫນັບສະຫນູນແຖບ 5.8GHz ທີ່ໃຊ້ໂດຍອຸປະກອນ WiFi ທີ່ເຂົ້າກັນໄດ້. VSWR ແຖບເຕັມທີ່ລະບຸໄວ້ແມ່ນ ≤1.35.

2. ການ​ຄຸ້ມ​ຄອງ​ພື້ນ​ຖານ​ແລະ​ການ​ແຊກ​ແຊງ​:ຊັ້ນສະທ້ອນໂລຫະດ້ານລຸ່ມຖືກອອກແບບມາເພື່ອຫຼຸດຜ່ອນອິດທິພົນຂອງການລົບກວນແມ່ເຫຼັກໄຟຟ້າຈາກກະດານຕົ້ນຕໍຂອງອຸປະກອນ, ຫມໍ້ໄຟ lithium, ແລະທີ່ຢູ່ອາໄສໂລຫະ. ການປະຕິບັດຕົວຈິງແມ່ນຂຶ້ນກັບສະພາບແວດລ້ອມການຕິດຕັ້ງແລະຮຽກຮ້ອງໃຫ້ມີການທົດສອບໃນອຸປະກອນສໍາເລັດຮູບ.

3. ທີ່ຢູ່ອາໃສທີ່ຜະນຶກເຂົ້າກັນແລະທົນທານຕໍ່ອຸນຫະພູມ:ທີ່ຢູ່ອາໄສແບບສີດຫນຶ່ງຊິ້ນໄດ້ຖືກອອກແບບສໍາລັບການປົກປັກຮັກສາສິ່ງແວດລ້ອມ. ຊ່ວງອຸນຫະພູມການເຮັດວຽກທີ່ລະບຸໄວ້ແມ່ນ -35 ° C ຫາ +70 ° C. ຄວາມຫມັ້ນຄົງຂອງຄວາມຖີ່ທີ່ກ່ຽວຂ້ອງກັບອຸນຫະພູມຄວນໄດ້ຮັບການຢືນຢັນພາຍໃຕ້ເງື່ອນໄຂການທົດສອບທີ່ກໍານົດໄວ້.

4. ການຈັບຄູ່ impedance RF:ເສົາອາກາດໃຊ້ impedance nominal 50Ωເພື່ອສະຫນັບສະຫນູນການເຊື່ອມໂຍງ RF ແລະຫຼຸດຜ່ອນ impedance mismatch. Gain, VSWR, ແລະປະສິດທິພາບລັງສີສາມາດໄດ້ຮັບການປະເມີນໂດຍຜ່ານການທົດສອບ RF ທີ່ເຫມາະສົມ.

ອຸປະກອນແລະຄໍາຮ້ອງສະຫມັກທີ່ເຂົ້າກັນໄດ້

1. ເຮືອນອັດສະລິຍະ:ໃນຖານະເປັນເສົາອາກາດສໍາລັບອຸປະກອນເຮືອນອັດສະລິຍະ, ມັນສາມາດຖືກນໍາໃຊ້ຢູ່ໃນປະຕູຮົ້ວອັດສະລິຍະຂະຫນາດນ້ອຍ, ເຕົ້າສຽບ WiFi, ປຸກປະຕູແລະປ່ອງຢ້ຽມ, ແລະການຄວບຄຸມໄລຍະໄກ Bluetooth. ໂຄງສ້າງທີ່ຫນາແຫນ້ນຂອງມັນຊ່ວຍຮອງຮັບການເຊື່ອມຕໍ່ໄຮ້ສາຍໃນອຸປະກອນທີ່ມີພື້ນທີ່ຕິດຕັ້ງຈໍາກັດ.

2. ອິນ​ເຕີ​ເນັດ​ອຸດ​ສາ​ຫະ​ກໍາ​ຂອງ​ສິ່ງ​ຕ່າງໆ​:ເສົາອາກາດເຊັນເຊີໄຮ້ສາຍນີ້ສາມາດຖືກພິຈາລະນາສໍາລັບຈຸດອຸນຫະພູມແລະຄວາມຊຸ່ມຊື່ນຂະຫນາດນ້ອຍ, ໂຫນດຕິດຕາມຊັບສິນຂອງຄັງສິນຄ້າ, ແລະໂມດູນການສົ່ງຂໍ້ມູນໄຮ້ສາຍ. ມັນຍັງມີຄວາມກ່ຽວຂ້ອງກັບ Antenna ສໍາລັບຄໍາຮ້ອງສະຫມັກອຸປະກອນ IoT ທີ່ແຖບຄວາມຖີ່ແລະເງື່ອນໄຂການຕິດຕັ້ງກົງກັບຄວາມຕ້ອງການຂອງລະບົບ.

3. ເຄື່ອງເອເລັກໂທຣນິກແບບພົກພາ:ໃນຖານະເປັນເສົາອາກາດກະທັດລັດສໍາລັບອຸປະກອນ Portable, ມັນສາມາດຖືກນໍາໃຊ້ໃນອຸປະກອນສະແກນມື, ເຄື່ອງກວດຈັບແບບພົກພາ, ແລະລໍາໂພງ Bluetooth ຂະຫນາດນ້ອຍ. ຮູບແບບອຸປະກອນແລະການປະຕິບັດ RF ຄວນຖືກປະເມີນກ່ອນທີ່ຈະປະສົມປະສານສຸດທ້າຍ.

4. ອຸປະກອນຄວາມປອດໄພ:ເສົາອາກາດນີ້ສໍາລັບອຸປະກອນຄວາມປອດໄພໄຮ້ສາຍອາດຈະເຫມາະສົມສໍາລັບກ້ອງຖ່າຍຮູບໄຮ້ສາຍຂະຫນາດນ້ອຍແລະລະບົບການຄວບຄຸມການເຂົ້າເຖິງ. ສໍາລັບລະບົບການເຂົ້າໃຊ້ Bluetooth ທີ່ເຂົ້າກັນໄດ້, ມັນສາມາດຮັບໃຊ້ເປັນເສົາອາກາດຄວບຄຸມການເຂົ້າເຖິງ Bluetooth.

5. ອຸປະກອນເສີມ RF:ອຸປະກອນເສີມທາງເລືອກປະກອບມີສາຍ feeder SMA-to-IPEX ແລະອົງປະກອບການເຊື່ອມຕໍ່ RF ທີ່ເຂົ້າກັນໄດ້ອື່ນໆ. ການເລືອກຕົວເຊື່ອມຕໍ່ຄວນໄດ້ຮັບການຢືນຢັນຕໍ່ກັບໂມດູນໄຮ້ສາຍ ແລະສ່ວນຕິດຕໍ່ອຸປະກອນ.

ຄຸນນະສົມບັດຜະລິດຕະພັນຫຼັກ

ການສື່ສານ Qianmu ສະຫນອງທາງເລືອກເສົາອາກາດຫຼຽນສໍາລັບອຸປະກອນໄຮ້ສາຍທີ່ຫນາແຫນ້ນ, ມີລັກສະນະສະເພາະແລະການຕັ້ງຄ່າການໂຕ້ຕອບທີ່ເລືອກຕາມຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກ.

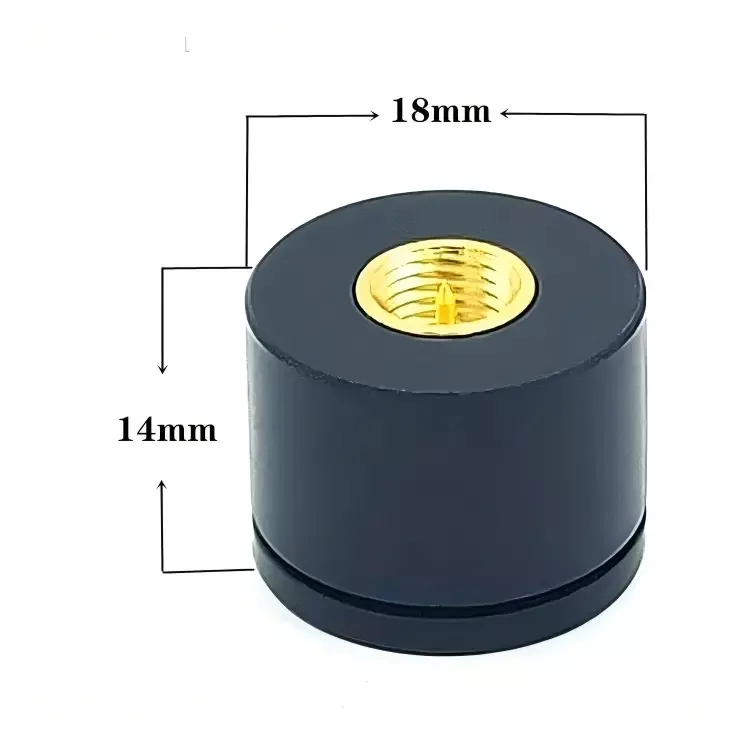

1. ໂຄງ​ປະ​ກອບ​ການ​ຮູບ​ຮ່າງ​ກະ​ທັດ​ລັດ​:ມີຢູ່ໃນເສັ້ນຜ່າສູນກາງຂອງຖານ 15mm ແລະ 18mm, ມີຄວາມສູງ 14mm. ຮອຍຕີນຂະຫນາດນ້ອຍສະຫນັບສະຫນູນການຕິດຕັ້ງບ່ອນທີ່ພື້ນທີ່ເສົາອາກາດພາຍນອກຈໍາກັດ.

2. ການ​ດໍາ​ເນີນ​ງານ​ສອງ​ແຖບ​:Mini WiFi Antenna ນີ້ຮອງຮັບຊ່ວງຄວາມຖີ່ 2.4GHz ແລະ 5.8GHz ທີ່ລະບຸໄວ້. ອີງຕາມການປັບຄ່າອຸປະກອນ, ເສົາອາກາດສາມາດໃຊ້ໄດ້ໃນແອັບພລິເຄຊັນ WiFi, Bluetooth ແລະ ZigBee ທີ່ເຂົ້າກັນໄດ້. ຢືນຢັນຄວາມຕ້ອງການຄວາມຖີ່ສະເພາະຂອງໂປຣໂຕຄໍກ່ອນທີ່ຈະເລືອກ.

3. ທາງເລືອກໃນການໂຕ້ຕອບ:ການຕັ້ງຄ່າມາດຕະຖານປະກອບມີການໂຕ້ຕອບ SMA ທີ່ມີການຈັດການການຕິດຕໍ່ທີ່ແຕກຕ່າງກັນ. ອຸປະກອນເສີມທີ່ເຂົ້າກັນໄດ້ອາດຈະປະກອບມີ terminals solder ແລະສາຍ feeder IPEX ລຸ້ນທໍາອິດຫຼືລຸ້ນທີສີ່, ຂຶ້ນກັບການຕັ້ງຄ່າທີ່ເລືອກ.

4. ການປົກປ້ອງສິ່ງແວດລ້ອມ:ທີ່ຢູ່ອາໄສທີ່ມີລະດັບ IP54 ຖືກອອກແບບມາເພື່ອປ້ອງກັນການເຂົ້າໄປໃນຂີ້ຝຸ່ນແລະການກະແຈກກະຈາຍຂອງນ້ໍາ. ທາງເລືອກທີ່ຢູ່ອາໃສສີດໍາແລະສີຂາວສາມາດໃຊ້ໄດ້ຕາມຄວາມຕ້ອງການຫຼັກຊັບແລະຄໍາສັ່ງ.

5. ການປັບແຕ່ງ:ຕົວເລືອກເສົາອາກາດ SMA ແບບກຳນົດເອງອາດປະກອບມີການປັບຂະໜາດ, ການພິມໂລໂກ້ແກະ, ແລະການຕັ້ງຄ່າຕົວເຊື່ອມຕໍ່ RF. ການມີຫຼັກຊັບ, ເວລານໍາຕົວຢ່າງ, ແລະລາຄາປະລິມານຄວນໄດ້ຮັບການຢືນຢັນສໍາລັບແຕ່ລະຄໍາສັ່ງ.

ຂໍ້ມູນຈໍາເພາະ

ຕົວຢ່າງຄໍາຮ້ອງສະຫມັກ

1. ອຸ​ປະ​ກອນ smart home​:ສາມາດຕິດຕັ້ງເສົາອາກາດຂະໜາດກະທັດຮັດໄດ້ໃນປະຕູ WiFi ຫຼືປ່ອງຢ້ຽມປຸກບ່ອນທີ່ພື້ນທີ່ທີ່ຢູ່ອາໄສມີຈໍາກັດ. ໄລຍະການເຊື່ອມຕໍ່ສຸດທ້າຍແມ່ນຂຶ້ນກັບການຈັດວາງເສົາອາກາດ, ຝາ, ການລົບກວນ, ແລະການຕັ້ງຄ່າ RF ຂອງອຸປະກອນ.

2. terminals sensor ອຸດສາຫະກໍາ:ອາດໃຊ້ເສົາອາກາດເຊັນເຊີໄຮ້ສາຍກັບອຸປະກອນຕິດຕາມອຸນຫະພູມ ແລະ ຄວາມຊຸ່ມຊື່ນ. ສໍາລັບອຸປະກອນທີ່ເຮັດດ້ວຍໂລຫະ, ຕໍາແຫນ່ງເສົາອາກາດແລະໂຄງສ້າງຫນ້າດິນທີ່ອ້ອມຮອບຄວນໄດ້ຮັບການປະເມີນເພື່ອກໍານົດຜົນກະທົບຂອງມັນຕໍ່ການປະຕິບັດ RF.

3. ອຸປະກອນຄວບຄຸມການເຂົ້າເຖິງພາຍນອກ:ເສົາອາກາດທີ່ຕິດຢູ່ພາຍນອກອາດຈະຮອງຮັບອຸປະກອນຄວບຄຸມການເຂົ້າເຖິງ Bluetooth ທີ່ເຂົ້າກັນໄດ້. ການປິດລ້ອມ, ປະທັບຕາຂອງຕົວເຊື່ອມຕໍ່, ແລະການຈັດວາງການຕິດຕັ້ງຄວນໄດ້ຮັບການກວດກາຕໍ່ກັບເງື່ອນໄຂສິ່ງແວດລ້ອມທີ່ຕ້ອງການ.

4. ອຸ​ປະ​ກອນ​ມື​ຖື​:ເສົາອາກາດຂະໜາດນ້ອຍນີ້ສຳລັບອຸປະກອນມືຖືສາມາດພິຈາລະນາໄດ້ສຳລັບເຄື່ອງສະແກນບາໂຄດແບບໄຮ້ສາຍ ແລະເຄື່ອງອີເລັກໂທຣນິກແບບພົກພາອື່ນໆທີ່ຕ້ອງການເສົາອາກາດພາຍນອກທີ່ກະທັດຮັດ. ຄວາມຫມັ້ນຄົງຂອງການເຊື່ອມຕໍ່ຄວນໄດ້ຮັບການກວດສອບໃນສະພາບແວດລ້ອມການດໍາເນີນງານທີ່ມີຈຸດປະສົງ.

ຄູ່ມືການຄັດເລືອກແລະຄໍາສັ່ງ

1. ການເລືອກຄວາມຖີ່:ສໍາລັບອຸປະກອນທີ່ໃຊ້ການຕັ້ງຄ່າ WiFi ແລະ Bluetooth ທີ່ເຂົ້າກັນໄດ້, ໃຫ້ປະເມີນຮູບແບບແຖບຄູ່ 2.4GHz ແລະ 5.8GHz. ສໍາລັບຄໍາຮ້ອງສະຫມັກ Bluetooth ເທົ່ານັ້ນ, ການຕັ້ງຄ່າແຖບດຽວ 2.4GHz ອາດຈະຖືກພິຈາລະນາຖ້າມີ.

2. ສະພາບແວດລ້ອມການຕິດຕັ້ງ:ສໍາລັບອຸປະກອນທີ່ມີເຮືອນໂລຫະ, ກວດເບິ່ງຕໍາແຫນ່ງຍຶດຂອງເສົາອາກາດ, ການເກັບກູ້, ແລະການຈັດວາງຫນ້າດິນ. ພື້ນຖານສະທ້ອນແສງບໍ່ໄດ້ລົບລ້າງຄວາມຕ້ອງການສໍາລັບການທົດສອບ RF ໃນ enclosure ສຸດທ້າຍ.

3. ການ​ຄັດ​ເລືອກ​ຂະ​ຫນາດ​:ພິຈາລະນາສະບັບທີ່ມີເສັ້ນຜ່າກາງ 15 ມມເມື່ອພື້ນທີ່ການຕິດຕັ້ງຖືກຈໍາກັດ. ຮຸ່ນ 18 ມມອາດຈະຖືກພິຈາລະນາໃນເວລາທີ່ພື້ນທີ່ທີ່ມີຢູ່ແລະຕ້ອງການຄຸນລັກສະນະ RF ສະຫນັບສະຫນູນມັນ; ຢືນຢັນການປະຕິບັດແທນທີ່ຈະສົມມຸດວ່າຮູບແບບຂະຫນາດໃຫຍ່ສະເຫມີໃຫ້ກໍາໄລທີ່ສູງຂຶ້ນ.

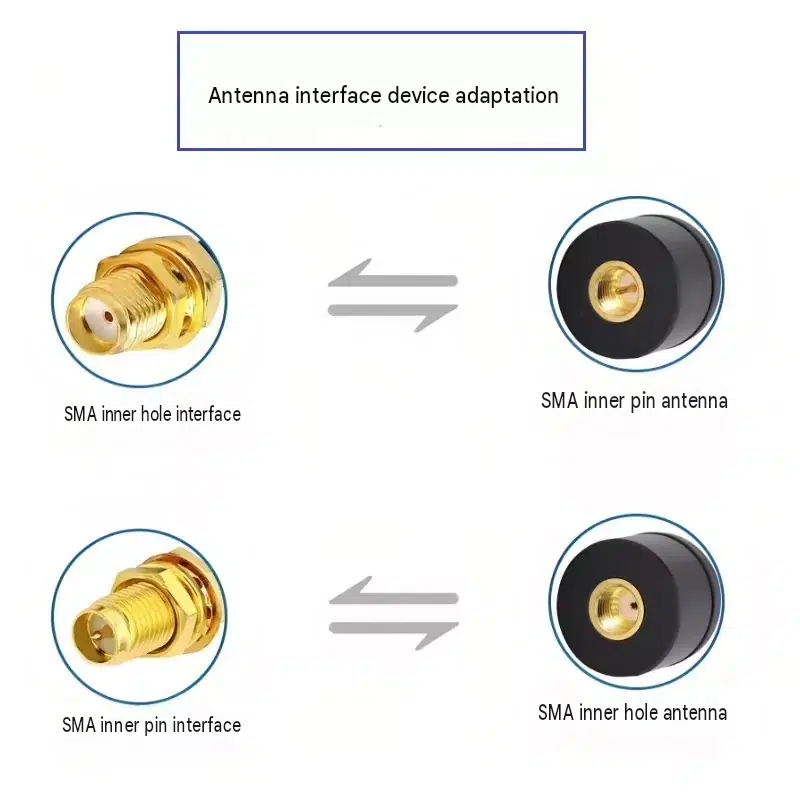

4. ການໂຕ້ຕອບ ແລະຄວາມຕ້ອງການສົ່ງອອກ:ຢືນຢັນວ່າອຸປະກອນຕ້ອງການ SMA inner-pin ຫຼື inner-hole interface. ສາຍອະແດບເຕີ IPEX, ການຕັ້ງຄ່າຕົວເຊື່ອມຕໍ່, ແລະການຫຸ້ມຫໍ່ສົ່ງອອກທີ່ເປັນກາງສາມາດສົນທະນາໃນເວລາທີ່ກະກຽມຄໍາສັ່ງ.

FAQ

1. ເສົາອາກາດນີ້ສາມາດໃຊ້ກັບອຸປະກອນທີ່ເຮັດດ້ວຍໂລຫະໄດ້ບໍ?

ມັນອາດຈະເຫມາະສົມສໍາລັບອຸປະກອນໂລຫະ, ແຕ່ການປະຕິບັດແມ່ນຂຶ້ນກັບຕໍາແຫນ່ງ mounting ຂອງເສົາອາກາດ, ການເກັບກູ້, ໂຄງສ້າງຫນ້າດິນ, ແລະການອອກແບບທີ່ຢູ່ອາໄສ. ພື້ນຖານການສະທ້ອນແມ່ນມີຈຸດປະສົງເພື່ອຊ່ວຍຈັດການປະຕິສໍາພັນກັບໂຄງສ້າງທີ່ຢູ່ໃກ້ຄຽງ. ການທົດສອບໃນອຸປະກອນສໍາເລັດຮູບແມ່ນແນະນໍາໃຫ້.

2. ການໂຕ້ຕອບ SMA ສາມາດປ່ຽນເປັນ IPEX ໄດ້ບໍ?

ສາຍ feeder ທີ່ເຂົ້າກັນໄດ້ແລະການຕັ້ງຄ່າການໂຕ້ຕອບອາດຈະສາມາດໃຊ້ໄດ້, ລວມທັງລຸ້ນ IPEX ທີ່ລະບຸ. ກະ​ລຸ​ນາ​ຢືນ​ຢັນ​ປະ​ເພດ​ຕົວ​ເຊື່ອມ​ຕໍ່​ທີ່​ຕ້ອງ​ການ​, ຄວາມ​ຍາວ​ສາຍ​, ແລະ​ການ​ຈັດ​ຕັ້ງ​ການ​ຕິດ​ຕັ້ງ​ກ່ອນ​ທີ່​ຈະ​ສັ່ງ​.

3. ບົດລາຍງານການທົດສອບຫ້ອງທົດລອງສາມາດສະຫນອງໄດ້ບໍ?

ເອກະສານການທົດສອບ RF ອາດຈະສາມາດໃຊ້ໄດ້ສໍາລັບການຕັ້ງຄ່າຜະລິດຕະພັນທີ່ກ່ຽວຂ້ອງ. ຢືນຢັນບົດລາຍງານທີ່ມີຢູ່, ຕົວກໍານົດການວັດແທກ, ແລະເງື່ອນໄຂການທົດສອບກັບ Qianmu Communication ກ່ອນທີ່ຈະວາງຄໍາສັ່ງ.

4. 2.4GHz 5.8GHz Dual Band Antenna ເໝາະກັບອຸປະກອນ WiFi ແລະ Bluetooth ບໍ?

ຂອບເຂດຄວາມຖີ່ທີ່ລະບຸໄວ້ກວມເອົາການດໍາເນີນງານ 2.4GHz ແລະ 5.8GHz. ຄວາມເຂົ້າກັນໄດ້ຂຶ້ນກັບໂປໂຕຄອນໄຮ້ສາຍຂອງອຸປະກອນ, ແຖບຄວາມຖີ່ທີ່ຕ້ອງການ, ຕົວເຊື່ອມຕໍ່ ແລະການອອກແບບ RF. ສໍາລັບອຸປະກອນ ZigBee ທີ່ເຮັດວຽກຢູ່ທີ່ 2.4GHz, ຢືນຢັນການຕັ້ງຄ່າທີ່ກົງກັນ ແລະກວດສອບປະສິດທິພາບໃນຜະລິດຕະພັນສຸດທ້າຍ.

5. ຕົວເຊື່ອມຕໍ່ຫຼືການຕັ້ງຄ່າສາຍສາມາດປັບແຕ່ງໄດ້ບໍ?

ການຕັ້ງຄ່າເສົາອາກາດ SMA ແບບກຳນົດເອງອາດມີໃຫ້ສຳລັບການໂຕ້ຕອບອຸປະກອນ ແລະຄວາມຕ້ອງການການຕິດຕັ້ງທີ່ແຕກຕ່າງກັນ. ສະໜອງປະເພດຕົວເຊື່ອມຕໍ່, ຄວາມຍາວສາຍ, ຊ່ວງຄວາມຖີ່ ແລະແອັບພລິເຄຊັນເປົ້າໝາຍ ເພື່ອໃຫ້ສາມາດປະເມີນການຕັ້ງຄ່າທີ່ຕ້ອງການໄດ້.

6. ເສົາອາກາດນີ້ສາມາດໃຊ້ໃນເຊັນເຊີອັດສະລິຍະ ແລະອຸປະກອນພົກພາໄດ້ບໍ?

ມັນອາດຈະເຫມາະສົມສໍາລັບ WiFi Antenna ສໍາລັບຄໍາຮ້ອງສະຫມັກ Smart Sensors ແລະຜະລິດຕະພັນໄຮ້ສາຍທີ່ຫນາແຫນ້ນອື່ນໆໃນເວລາທີ່ລະດັບຄວາມຖີ່ແລະຄຸນລັກສະນະ RF ຕອບສະຫນອງຄວາມຕ້ອງການຂອງອຸປະກອນ. ສໍາລັບອຸປະກອນພົກພາ, ປະເມີນພື້ນທີ່ຕິດຕັ້ງທີ່ມີຢູ່, ວັດສະດຸຫຸ້ມຫໍ່, ແລະຕໍາແຫນ່ງເສົາອາກາດກ່ອນທີ່ຈະສໍາເລັດການອອກແບບ.
