ເສົາອາກາດສະແຕມໂລຫະ

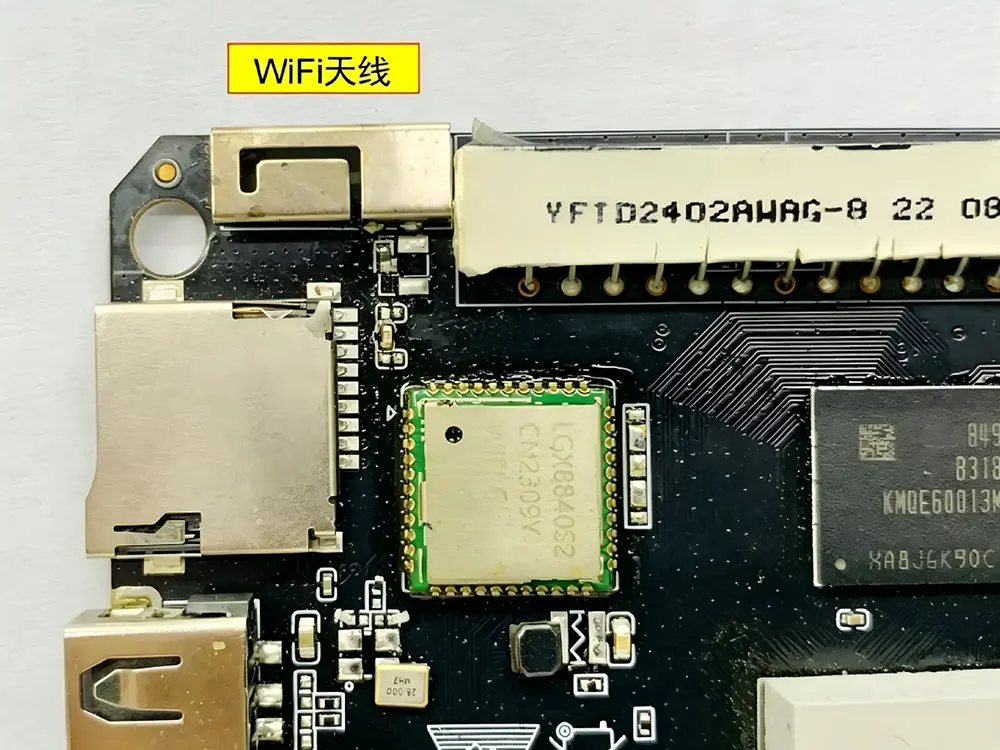

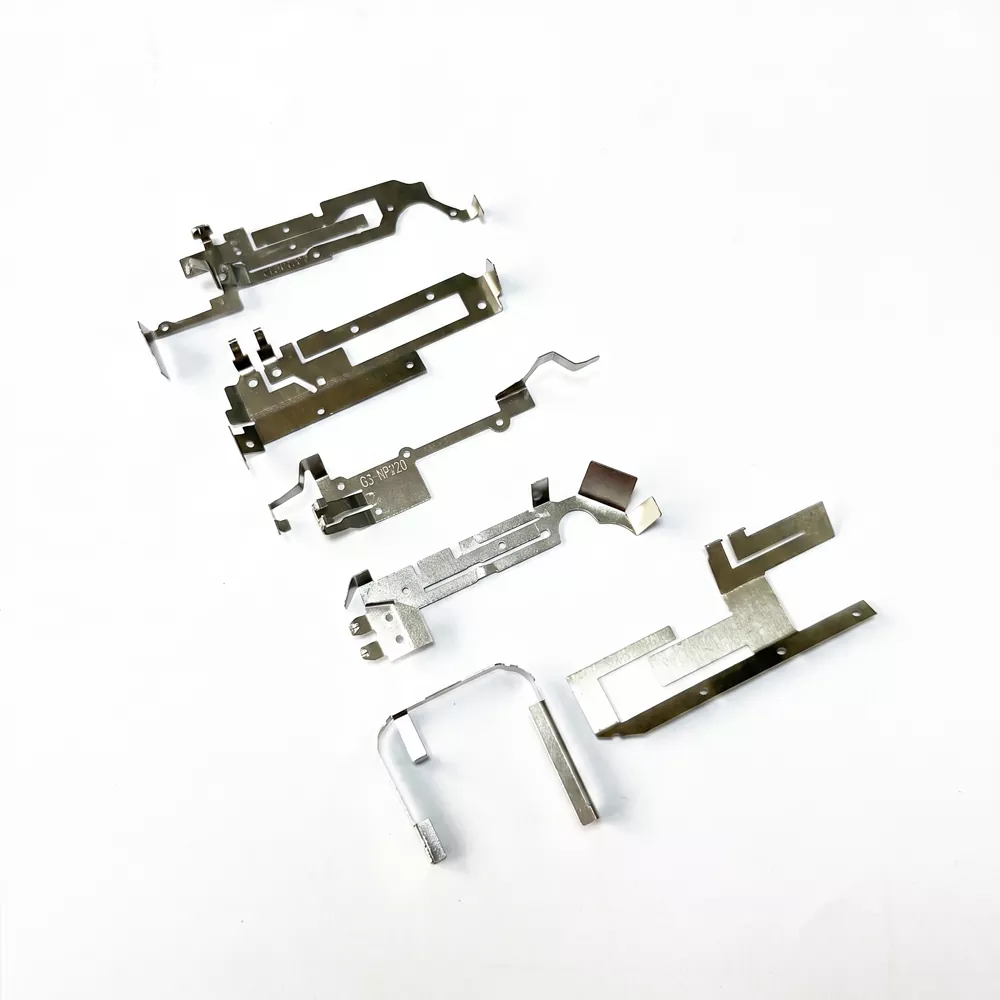

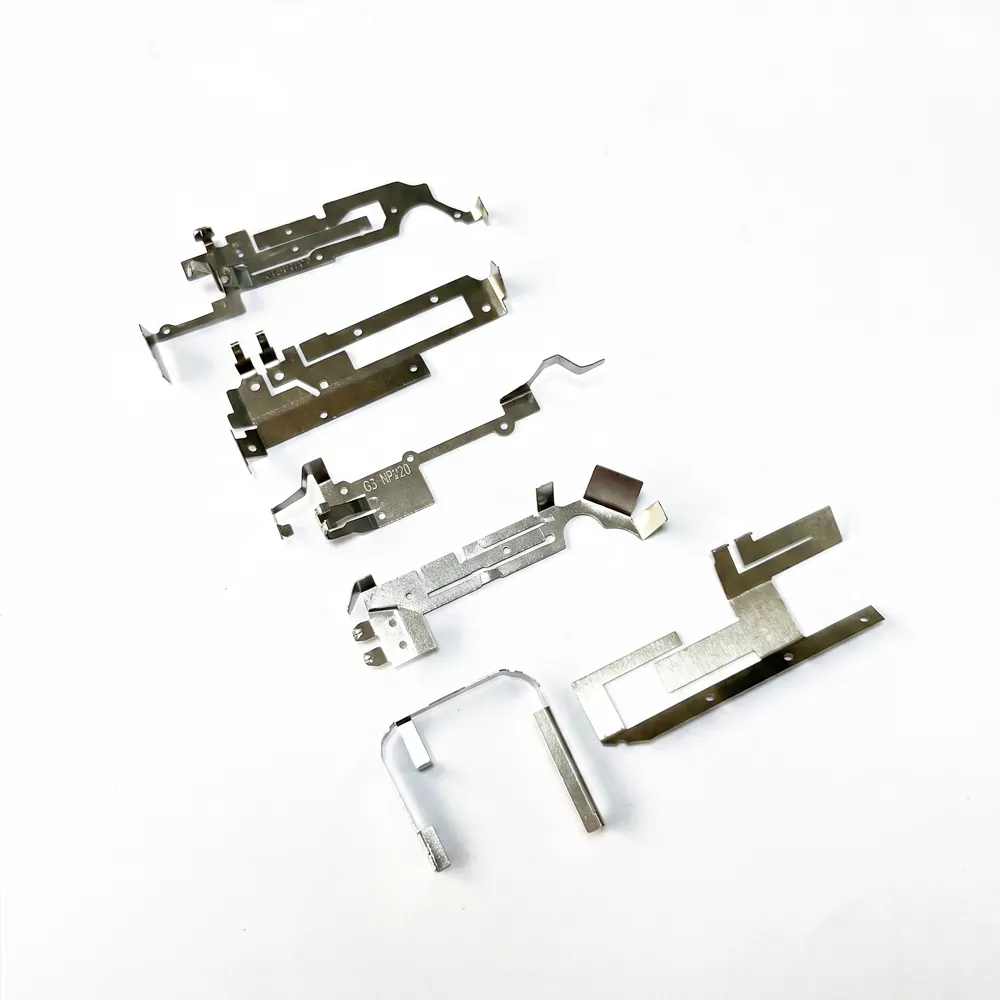

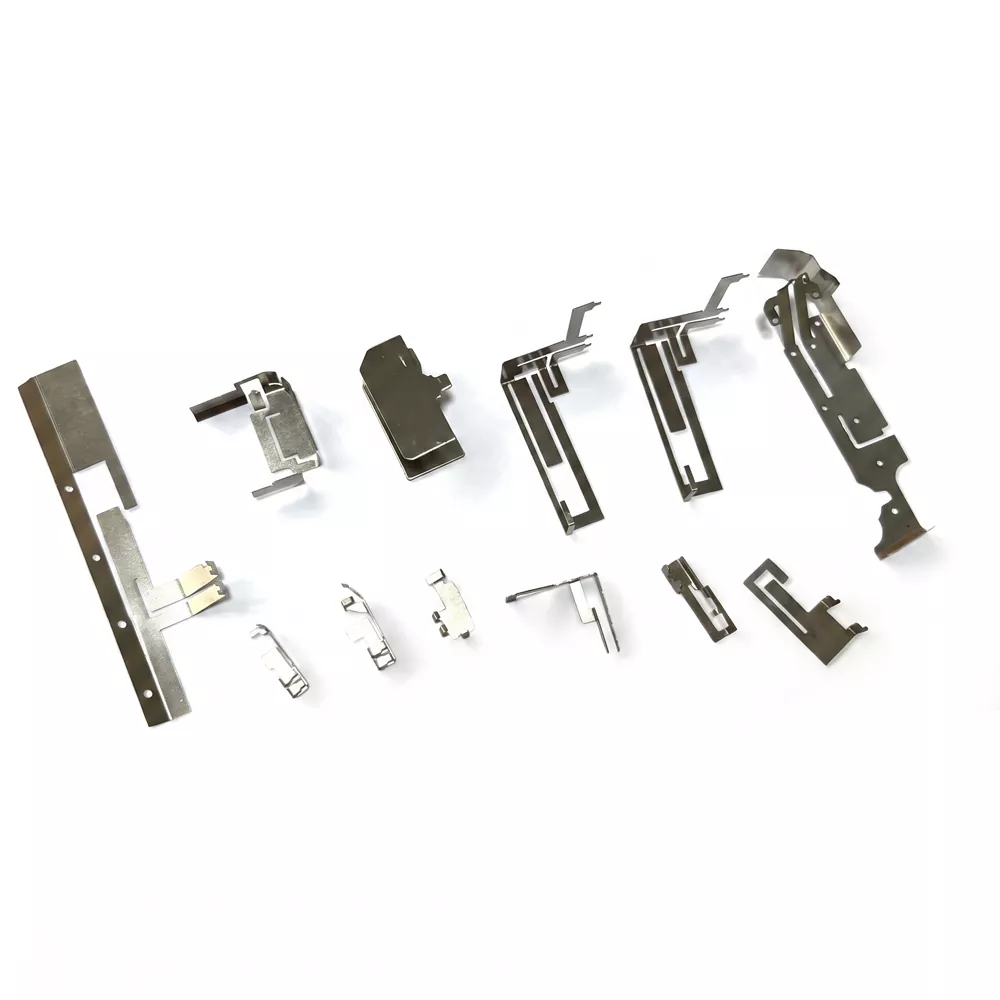

ເສົາອາກາດສະແຕມໂລຫະແມ່ນອົງປະກອບ RF ທີ່ຜະລິດຈາກສະແຕນເລດບາງໆ (ເຊັ່ນ: SUS301 ຫຼື SUS304) ຫຼືໂລຫະປະສົມທອງແດງໂດຍໃຊ້ຂະບວນການປະທັບຕາທີ່ມີຄວາມແມ່ນຍໍາ. ໂດຍປົກກະຕິຄວາມຫນາຫນ້ອຍກວ່າ 1 ມມ, ມັນຖືກອອກແບບໃຫ້ສອດຄ່ອງຢ່າງໃກ້ຊິດກັບຫນ້າດິນຂອງອຸປະກອນທີ່ໂຄ້ງຫຼືສະຫມໍ່າສະເຫມີ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຜະລິດຕະພັນເອເລັກໂຕຣນິກທີ່ຫນາແຫນ້ນ.

ເສົາອາກາດນີ້ດໍາເນີນການໂດຍຜ່ານ resonance ແມ່ເຫຼັກໄຟຟ້າທີ່ຜະລິດໂດຍເລຂາຄະນິດໂລຫະອອກແບບລະມັດລະວັງຂອງຕົນ. ໃນລະຫວ່າງການຕິດຕັ້ງ, ຈຸດຕິດຕໍ່ທາງລຸ່ມຖືກກົດໃສ່ກັບເສົາອາກາດ PCB, ປະກອບເປັນການເຊື່ອມຕໍ່ໄຟຟ້າທີ່ເຊື່ອຖືໄດ້ໂດຍບໍ່ມີການ soldering. ໂຄງປະກອບການຕິດຕໍ່ພາກຮຽນ spring ຮັບປະກັນການສົ່ງສັນຍານທີ່ຫມັ້ນຄົງໃນຂະນະທີ່ການດູດຊຶມຄວາມກົດດັນກົນຈັກໂດຍຜ່ານການ deformation elastic, ສະຫນັບສະຫນູນຄວາມທົນທານໃນໄລຍະຍາວພາຍໃຕ້ການປະກອບຊ້ໍາຊ້ອນແລະການສັ່ນສະເທືອນ.

ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກຫຼັກ

ເສົາອາກາດສະແຕມໂລຫະໄດ້ຖືກອອກແບບສໍາລັບຄໍາຮ້ອງສະຫມັກ RF ທີ່ຫນາແຫນ້ນທີ່ມີ impedance ຄວບຄຸມແລະປະສິດທິພາບການຕິດຕໍ່ກົນຈັກທີ່ຫມັ້ນຄົງ.

ເງື່ອນໄຂການທົດສອບມາດຕະຖານ

ເພື່ອຮັບປະກັນຄວາມສອດຄ່ອງຂອງຂໍ້ມູນ, ທຸກຕົວກໍານົດການ RF ແລະກົນຈັກໄດ້ຖືກວັດແທກພາຍໃຕ້ເງື່ອນໄຂມາດຕະຖານດັ່ງຕໍ່ໄປນີ້:

ການວັດແທກ impedance & VSWR

ທົດສອບໂດຍໃຊ້ Vector Network Analyzer (VNA) ທີ່ມີລະບົບອ້າງອີງ 50Ω.

ສະພາບແວດລ້ອມການປະຕິບັດ RF

ການວັດແທກປະຕິບັດໃນສະພາບແວດລ້ອມພື້ນທີ່ຫວ່າງຫຼືເຄິ່ງ anechoic ກັບຍົນອ້າງອີງມາດຕະຖານ.

ການທົດສອບການຕິດຕໍ່ກົນຈັກ

ເສົາອາກາດຖືກຕິດຕັ້ງຢູ່ໃນຮູບແບບແຜ່ນ PCB ມາດຕະຖານທີ່ມີລະດັບຄວາມສູງຂອງການພົວພັນທີ່ກໍານົດໄວ້ແລະຄວາມກົດດັນທີ່ຄວບຄຸມ.

ເງື່ອນໄຂການວັດແທກຄວາມຖີ່

ຄວາມຖີ່ຂອງສູນປະເມີນຫຼັງຈາກການຕິດຕັ້ງຢູ່ໃນບ່ອນຫຸ້ມອຸປະກອນຕົວແທນເພື່ອບັນຊີສໍາລັບຜົນກະທົບ detuning.

ສະພາບການທົດສອບອຸນຫະພູມ

ວົງຈອນຄວາມຮ້ອນດໍາເນີນການຈາກ -40 ℃ເຖິງ +85 ℃ພາຍໃຕ້ການຕິດຕາມໄຟຟ້າຢ່າງຕໍ່ເນື່ອງ.

ອຸປະກອນທີ່ໃຊ້ໄດ້ ແລະສະຖານະການແອັບພລິເຄຊັນ

ຈຸດຂາຍທີ່ສໍາຄັນ: ເປັນຫຍັງຕ້ອງເລືອກສາຍອາກາດພາກຮຽນ spring ຮາດແວ?

ການອອກແບບທີ່ມີປະສິດທິພາບພື້ນທີ່

ໂຄງສ້າງຕ່ໍາຂອງມັນສາມາດສອດຄ່ອງກັບພື້ນຜິວໂຄ້ງຫຼືສະຫມໍ່າສະເຫມີ, ຊ່ວຍໃຫ້ພື້ນທີ່ພາຍໃນສູງສຸດສໍາລັບແບດເຕີຣີແລະອົງປະກອບອື່ນໆ.

ສະພາແຫ່ງຄ່າໃຊ້ຈ່າຍທີ່ມີປະສິດທິພາບ

ການເຊື່ອມຕໍ່ແບບກົດພໍດີກັບຕິດຕໍ່ PCB ລົບລ້າງຂະບວນການ soldering, ຫຼຸດຜ່ອນເວລາການປະກອບແລະຄ່າໃຊ້ຈ່າຍໃນການຜະລິດໃນການຜະລິດຈໍານວນຫລາຍ.

ຄວາມທົນທານຂອງກົນຈັກ

ໂຄງສ້າງການຕິດຕໍ່ elastic ຮັກສາປະສິດທິພາບໄຟຟ້າທີ່ຫມັ້ນຄົງພາຍໃຕ້ການສັ່ນສະເທືອນ, ຊ໊ອກ, ແລະຄວາມກົດດັນກົນຈັກຊ້ໍາກັນ.

ການອອກແບບຕໍາແຫນ່ງທີ່ຖືກຕ້ອງ

ຂຸມການຈັດວາງສະແຕມ (ຮອບແລະຊ່ອງສຽບ) ຮັບປະກັນການຈັດຕໍາແຫນ່ງທີ່ຊັດເຈນລະຫວ່າງຈຸດອາຫານເສົາອາກາດແລະ PCB ໃນລະຫວ່າງການປະກອບອັດຕະໂນມັດ.

ຄູ່ມືການຕິດຕັ້ງແລະຄໍາແນະນໍາວິສະວະກໍາ

ຄໍາແນະນໍາການຕິດຕັ້ງຕໍ່ໄປນີ້ແມ່ນສະຫນອງໃຫ້ໂດຍ Shenzhen Qianmu Communication Technology Co., Ltd. ເພື່ອຮັບປະກັນປະສິດທິພາບທີ່ດີທີ່ສຸດຂອງສາຍອາກາດສະແຕມໂລຫະໃນຄໍາຮ້ອງສະຫມັກລະດັບລະບົບ.

1. ການອອກແບບຕໍາແໜ່ງ

ອອກແບບຢ່າງໜ້ອຍສອງຮູຈັດຮຽງຢູ່ໃນໂຄງສ້າງເສົາອາກາດ: ຮູວົງມົນໜຶ່ງຮູສຳລັບການຈັດຕຳແໜ່ງຂັ້ນຕົ້ນ ແລະໜຶ່ງຮູຍາວສຳລັບການຈັດຕຳແໜ່ງຮອງ. ໄລຍະຫ່າງຄວນຈະພຽງພໍເພື່ອຮັບປະກັນຄວາມຫມັ້ນຄົງຂອງກົນຈັກໃນລະຫວ່າງການປະກອບ.

2. ຂໍ້ກໍານົດການເກັບກູ້

ຮັກສາອົງປະກອບລັງສີຈາກອົງປະກອບໂລຫະອ້ອມຂ້າງແລະວັດສະດຸ conductive. ຄວນຮັກສາເຂດການເກັບກູ້ທີ່ເໝາະສົມເພື່ອຫຼຸດຜ່ອນຜົນກະທົບທີ່ເກີດຈາກໂຄງສ້າງທີ່ຢູ່ໃກ້ຄຽງ. ການສ້ອມແຊມກາວສາມາດຖືກນໍາໃຊ້ສໍາລັບການຍຶດຫມັ້ນທີ່ຫມັ້ນຄົງ.

3. ຕິດຕໍ່ຄວບຄຸມຄວາມກົດດັນ

ຜົນບັງຄັບໃຊ້ການຕິດຕໍ່ລະຫວ່າງພາກຮຽນ spring terminal ແລະແຜ່ນອາຫານ PCB ຄວນຖືກຄວບຄຸມພາຍໃນຂອບເຂດກົນຈັກທີ່ກໍານົດໄວ້. ຄວາມກົດດັນທີ່ບໍ່ພຽງພໍອາດຈະສົ່ງຜົນກະທົບຕໍ່ຄວາມຫມັ້ນຄົງຂອງການຕິດຕໍ່ RF, ໃນຂະນະທີ່ຄວາມກົດດັນຫຼາຍເກີນໄປອາດຈະເຮັດໃຫ້ເກີດການຜິດປົກກະຕິຂອງໂຄງສ້າງການຕິດຕໍ່ຢ່າງຖາວອນ.

4. ການປັບລະດັບລະບົບ

ຫຼັງຈາກການປະກອບເຂົ້າໄປໃນອຸປະກອນສຸດທ້າຍ, ປະສິດທິພາບເສົາອາກາດອາດຈະມີການປ່ຽນແປງເນື່ອງຈາກການ coupling ກັບ enclosure ແລະອົງປະກອບອ້ອມຂ້າງ. ການປັບແຕ່ງສຸດທ້າຍໂດຍໃຊ້ເຄື່ອງວິເຄາະເຄືອຂ່າຍ vector (VNA) ແມ່ນແນະນໍາໃຫ້ຮັບປະກັນຄວາມຖືກຕ້ອງຂອງ resonance ໃນລະດັບລະບົບ.

ວິທີການເລືອກສາຍອາກາດພາກຮຽນ spring ຮາດແວທີ່ຖືກຕ້ອງ?

ເມື່ອເລືອກເສົາອາກາດສະແຕມໂລຫະ, ການປະເມີນຄວນຈະອີງໃສ່ປັດໃຈການອອກແບບທີ່ສໍາຄັນຕໍ່ໄປນີ້:

ພື້ນທີ່ອຸປະກອນທີ່ສາມາດໃຊ້ໄດ້

ວັດແທກພື້ນທີ່ພາຍໃນຂອງຝາປິດແລະເລືອກເສົາອາກາດທີ່ມີຄວາມຍາວ, ຄວາມກວ້າງແລະຄວາມຫນາທີ່ເຫມາະສົມເພື່ອຮັບປະກັນຄວາມສອດຄ່ອງຂອງກົນຈັກທີ່ເຫມາະສົມ.

ຄວາມຖີ່ຂອງການດໍາເນີນງານແລະແບນວິດ

ກໍານົດແຖບການສື່ສານເປົ້າຫມາຍ (ເຊັ່ນ: WiFi, Bluetooth, ຫຼືແຖບຍ່ອຍ GHz IoT). ສໍາລັບການອອກແບບແຖບແຄບ, ປະສິດທິພາບເສົາອາກາດສາມາດປັບໄດ້ໂດຍຜ່ານການປັບໂຄງສ້າງໃນລະຫວ່າງການພັດທະນາ.

ສະພາບແວດລ້ອມຂອງແອັບພລິເຄຊັນ

ສໍາລັບການນໍາໃຊ້ລົດຍົນ, ກາງແຈ້ງ, ຫຼືອຸດສາຫະກໍາ, ການຄັດເລືອກວັດສະດຸເຊັ່ນ SUS304 ແລະແຜ່ນພື້ນຜິວແມ່ນແນະນໍາໃຫ້ປັບປຸງການຕໍ່ຕ້ານ corrosion ແລະຄວາມຫມັ້ນຄົງຂອງອຸນຫະພູມ.

PCB ແລະການອອກແບບປະກອບ

ໃຫ້ແນ່ໃຈວ່າການຈັດຕໍາແຫນ່ງທີ່ຖືກຕ້ອງຂອງຈຸດອາຫານຢູ່ໃນ PCB. ເລືອກໂຄງປະກອບການຍຶດທີ່ເຫມາະສົມ (ການອອກແບບການຕິດຕໍ່ກັບພາກຮຽນ spring) ເພື່ອປັບປຸງຄວາມສອດຄ່ອງຂອງການປະກອບແລະຜົນຜະລິດຈໍານວນຫລາຍ.

ເປັນຫຍັງຕ້ອງເລືອກ Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. ສຸມໃສ່ການອອກແບບແລະການຜະລິດໂຊລູຊັ່ນ Metal Stamp Antenna ສໍາລັບອຸປະກອນໄຮ້ສາຍ, ສະຫນັບສະຫນູນການພັດທະນາ OEM / ODM ແລະໂຄງສ້າງເສົາອາກາດທີ່ກໍາຫນົດເອງສໍາລັບຄໍາຮ້ອງສະຫມັກ RF ທີ່ແຕກຕ່າງກັນ.

ຄວາມສາມາດໃນການຜະລິດພາຍໃນ

ການປະທັບຕາແລະຄວາມແມ່ນຍໍາຂອງເຄື່ອງມືໄດ້ຖືກຄວບຄຸມພາຍໃນ, ຮັບປະກັນຄວາມສອດຄ່ອງຂອງການຜະລິດທີ່ຫມັ້ນຄົງແລະຜົນຜະລິດທີ່ສາມາດຂະຫຍາຍໄດ້.

ການປັບແຕ່ງທີ່ຂັບເຄື່ອນໂດຍແອັບພລິເຄຊັນ

ໂຄງສ້າງເສົາອາກາດສາມາດປັບໄດ້ໃນເລຂາຄະນິດ, ຄວາມຢືດຢຸ່ນ, ແລະການປິ່ນປົວພື້ນຜິວເພື່ອໃຫ້ກົງກັບຄວາມຕ້ອງການອຸປະກອນແລະການຫຸ້ມຫໍ່ທີ່ແຕກຕ່າງກັນ.

ການຄວບຄຸມຄຸນນະພາບຂະບວນການ

ຄວາມຫນ້າເຊື່ອຖືຂອງກົນຈັກແລະການປະຕິບັດ RF ຖືກກວດສອບຕະຫຼອດການຜະລິດ, ລວມທັງຄວາມຫມັ້ນຄົງຂອງການຕິດຕໍ່ແລະການກວດສອບຄວາມສອດຄ່ອງຂອງໄຟຟ້າ.

ສະຫນັບສະຫນູນວິສະວະກໍາໃນລະຫວ່າງການພັດທະນາ

ການຊ່ວຍເຫຼືອດ້ານວິຊາການແມ່ນມີຢູ່ຕັ້ງແຕ່ການຜະລິດແບບຕົ້ນແບບຈົນເຖິງການຜະລິດຈໍານວນຫລາຍ, ລວມທັງການແນະນໍາການເຊື່ອມໂຍງໃນລະດັບ PCB ແລະລະບົບ.

FAQ

Q1: ປະສິດທິພາບສັນຍານຂອງສາຍອາກາດ clip ໂລຫະແນວໃດ?

A: ເນື່ອງຈາກຂະຫນາດທີ່ຫນາແຫນ້ນຂອງມັນ, ປະສິດທິພາບປົກກະຕິຢູ່ລະຫວ່າງ 30% ຫາ 50%. ມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກໄລຍະສັ້ນແລະຄ່າໃຊ້ຈ່າຍທີ່ລະອຽດອ່ອນເຊັ່ນອຸປະກອນເຮືອນ smart. ສໍາລັບຄວາມຕ້ອງການໄລຍະຍາວ, Qianmu Communications ຍັງສະຫນອງການແກ້ໄຂເສົາອາກາດທີ່ດີທີ່ສຸດ.

Q2: ຂ້ອຍຄວນເຮັດແນວໃດຖ້າທໍ່ soldering ຖືກກົດໃສ່ PCB ແລະການຕິດຕໍ່ບໍ່ດີ?

A: ຮັບປະກັນຄວາມສູງຂອງແຜ່ນ PCB ທີ່ຖືກຕ້ອງແລະຄວາມກົດດັນທີ່ເຫມາະສົມໃນລະຫວ່າງການປະກອບ. ໂຄງສ້າງຂອງພາກຮຽນ spring ຖືກອອກແບບມາສໍາລັບການຕິດຕໍ່ທີ່ຫມັ້ນຄົງ, ແລະການທົດສອບມາດຕະຖານແມ່ນດໍາເນີນກ່ອນການຂົນສົ່ງ.

Q3: ທ່ານສະຫນັບສະຫນູນການເກັບຕົວຢ່າງຂະຫນາດນ້ອຍບໍ?

A: ສະຫນັບສະຫນູນຢ່າງເຕັມສ່ວນ. ໃນຖານະເປັນຜູ້ສະຫນອງສາຍອາກາດສະແຕມໂລຫະມືອາຊີບ, ພວກເຮົາເຂົ້າໃຈຄວາມຕ້ອງການໃນໄລຍະ R&D ແລະສະຫນອງການບໍລິການຕົວແບບທີ່ມີຄວາມຍືດຫຍຸ່ນເພື່ອຊ່ວຍທ່ານກ້າວຫນ້າໃນການກວດສອບໂຄງການຂອງທ່ານຢ່າງໄວວາ.

Q4: ແມ່ນຫຍັງມີຜົນກະທົບຕໍ່ການປະຕິບັດຂອງເສົາອາກາດສະແຕມໂລຫະ?

 A: ການປະຕິບັດສ່ວນໃຫຍ່ແມ່ນໄດ້ຮັບຜົນກະທົບຈາກຮູບແບບ PCB, ຂະຫນາດຫນ້າດິນ, ໂລຫະອ້ອມຂ້າງ, ແລະໂຄງສ້າງ enclosure.

Q5: ເປັນຫຍັງຄວາມຖີ່ຈຶ່ງປ່ຽນຫຼັງຈາກການຕິດຕັ້ງ?

A: ໂລຫະອ້ອມຂ້າງແລະວັດສະດຸທີ່ຢູ່ອາໄສສາມາດ detune resonance, ຮຽກຮ້ອງໃຫ້ມີການປັບລະດັບລະບົບສຸດທ້າຍ.

Q6: ແມ່ນຫຍັງເຮັດໃຫ້ການປະຕິບັດການຕິດຕໍ່ທີ່ບໍ່ດີ?

A: ຄວາມສູງຂອງແຜ່ນ PCB ທີ່ບໍ່ຖືກຕ້ອງຫຼືຄວາມກົດດັນຂອງພາກຮຽນ spring ບໍ່ພຽງພໍອາດຈະສົ່ງຜົນກະທົບຕໍ່ຄວາມຫມັ້ນຄົງຂອງໄຟຟ້າ.

Q7: ທ່ານສະຫນັບສະຫນູນການສ້າງຕົວແບບບໍ? A: ແມ່ນແລ້ວ, ທັງການຜະລິດຕົວຢ່າງແລະການປັບແຕ່ງຊຸດຂະຫນາດນ້ອຍແມ່ນສະຫນັບສະຫນູນສໍາລັບການກວດສອບ R & D.
