ເສົາອາກາດ NFC

ເສົາອາກາດອ່ອນແບບປະສົມປະສານ NFC ແມ່ນຫຍັງ? ເສົາອາກາດທີ່ໃຊ້ວຽກແມ່ນຫຍັງ?

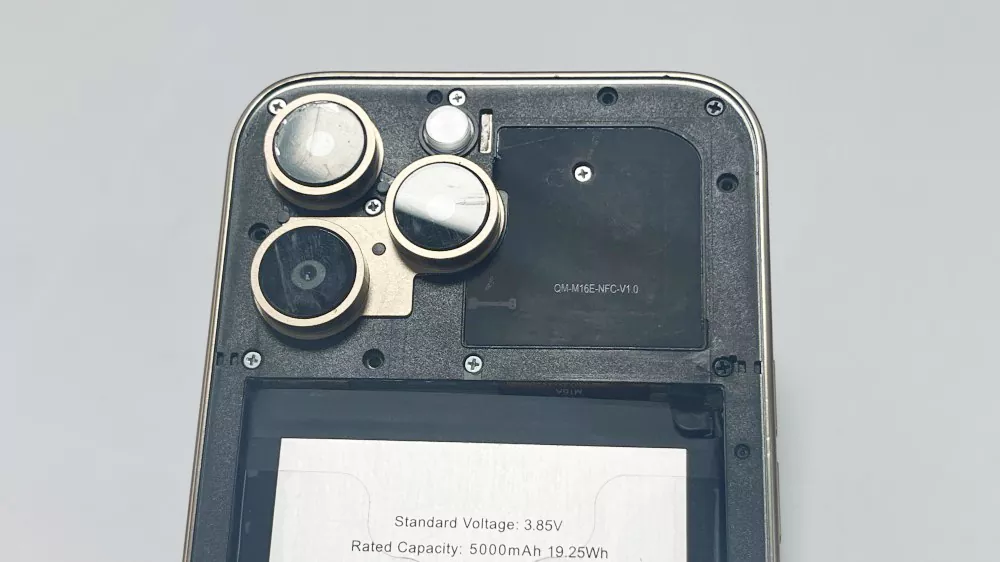

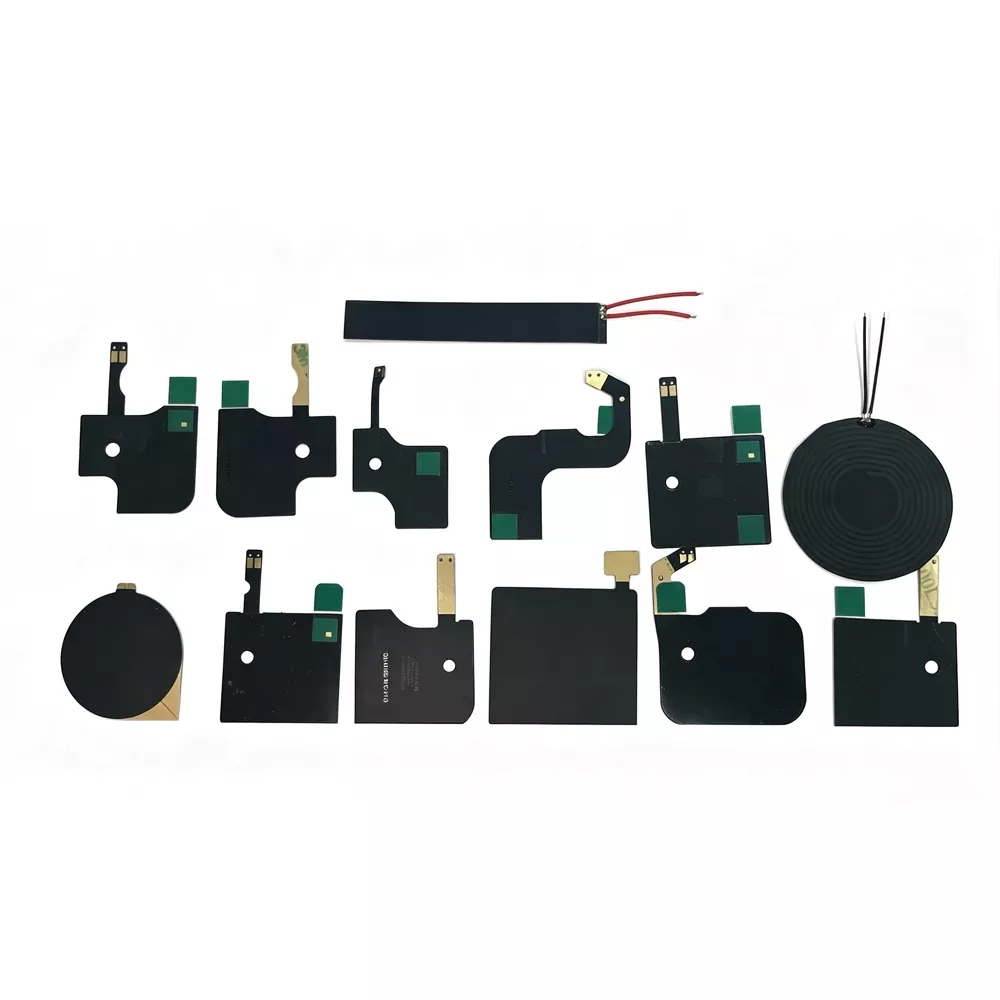

1.1 NFC Soft Antenna ໃນຕົວ (FPC Flexible Antenna)

ເສົາອາກາດທີ່ມີຄວາມຍືດຫຍຸ່ນທີ່ສ້າງຂຶ້ນໃນ NFC (NFC Flexible Printed Circuit Antenna) ແມ່ນສາຍອາກາດ NFC ຊະນິດໜຶ່ງທີ່ຜະລິດຢູ່ເທິງແຜ່ນຮອງວົງຈອນພິມທີ່ມີຄວາມຍືດຫຍຸ່ນ (FPC) ແລະອອກແບບມາເພື່ອເຮັດວຽກຢູ່ແຖບຄວາມຖີ່ 13.56 MHz. ມັນໃຊ້ທອງແດງ electrolytic ເປັນວັດສະດຸ coil conductive ແລະ adopts ຂະບວນການ etching ຄວາມແມ່ນຍໍາເພື່ອສ້າງເປັນຮູບແບບ coil ກໍາຫນົດເອງກັບ turns ສະເພາະແລະໂຄງສ້າງ geometrical. ສົມທົບກັບຟິມແມ່ເຫຼັກ ferrite ເປັນຊັ້ນແຍກ, ສາຍອາກາດທີ່ມີຄວາມຍືດຫຍຸ່ນນີ້ສາມາດປະສົມປະສານໄດ້ຢ່າງງ່າຍດາຍເຂົ້າໄປໃນອຸປະກອນເອເລັກໂຕຣນິກໂດຍຜ່ານການແກ້ໄຂການຕິດຕັ້ງກາວ 3M ຫຼືປອກເປືອກ.

ອົງປະກອບຫຼັກ:

- FPC substrate:ວັດສະດຸແຜງວົງຈອນທີ່ມີຄວາມຍືດຫຍຸ່ນທີ່ໃຫ້ຄຸນລັກສະນະທີ່ມີນ້ໍາຫນັກເບົາແລະສາມາດງໍໄດ້, ມີຄວາມຫນາຕັ້ງແຕ່ 0.14-0.27 ມມ.

- ທໍ່ທອງແດງ:ຜະລິດໂດຍຜ່ານການ etching ທອງແດງ electrolytic, ໂຄງປະກອບການ coil ກໍານົດ inductance ເສົາອາກາດແລະການປະຕິບັດຄວາມຖີ່ resonance.

- ຊັ້ນ Ferrite:ວັດສະດຸແມ່ເຫຼັກທີ່ມີຄວາມຍືດຫຍຸ່ນສູງທີ່ຊ່ວຍຫຼຸດຜ່ອນການແຊກແຊງຂອງໂລຫະ, ປັບປຸງການແຍກສະຫນາມແມ່ເຫຼັກ, ແລະປັບປຸງທິດທາງການສົ່ງສັນຍານ.

- ຊັ້ນກາວ:ໃຊ້ວັດສະດຸກາວ 3M ຕົ້ນສະບັບ, ສະຫນອງຄວາມເຂັ້ມແຂງການຜູກມັດທີ່ເຊື່ອຖືໄດ້ແລະຄວາມທົນທານຕໍ່ອຸນຫະພູມສູງທີ່ດີເລີດ.

- ວິ​ທີ​ການ​ເຊື່ອມ​ຕໍ່​:ສະຫນັບສະຫນູນທາງເລືອກໃນການເຊື່ອມຕໍ່ຕ່າງໆ, ລວມທັງປາຍ IPEX, ຫົວ soldering, ຕິດຕໍ່ພົວພັນພາກຮຽນ spring, ແລະການໂຕ້ຕອບທີ່ກໍາຫນົດເອງອື່ນໆ.

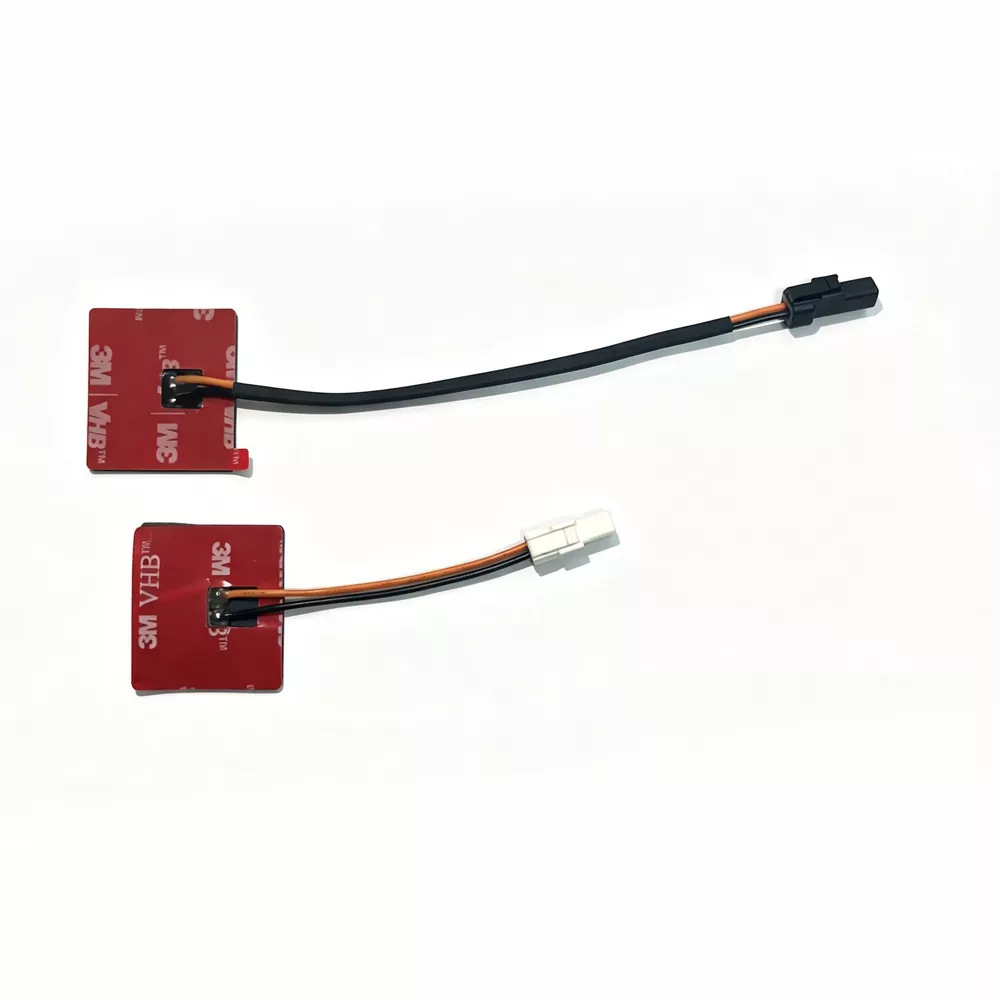

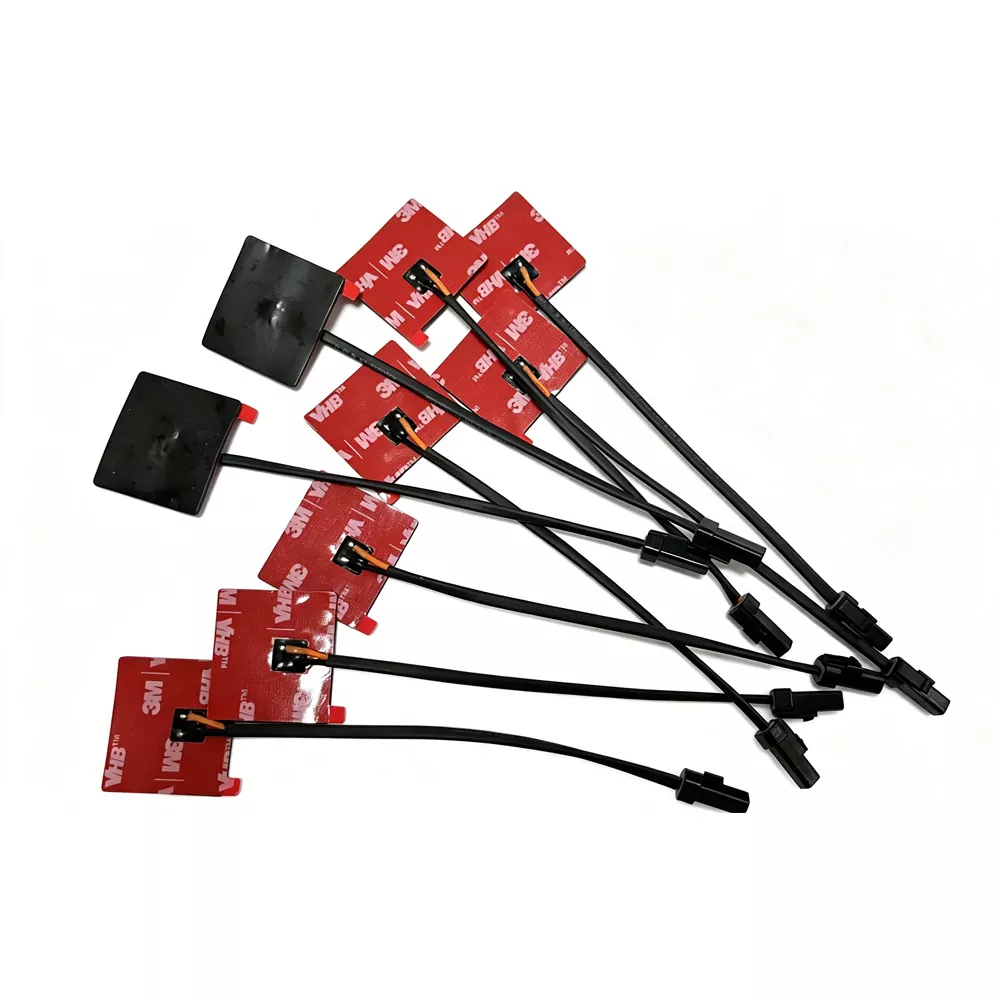

1.2 ເສົາອາກາດເປີດ NFC

ເສົາອາກາດ NFC ທີ່ໃຊ້ໄດ້ໝາຍເຖິງລະບົບເສົາອາກາດທີ່ອີງໃສ່ເສົາອາກາດ NFC ທຳມະດາ, ປະສົມປະສານກັບລະບົບສາຍສົ່ງແບບ contactless ຫຼືວົງຈອນການຂະຫຍາຍສັນຍານ/ການຂັບຂີ່.

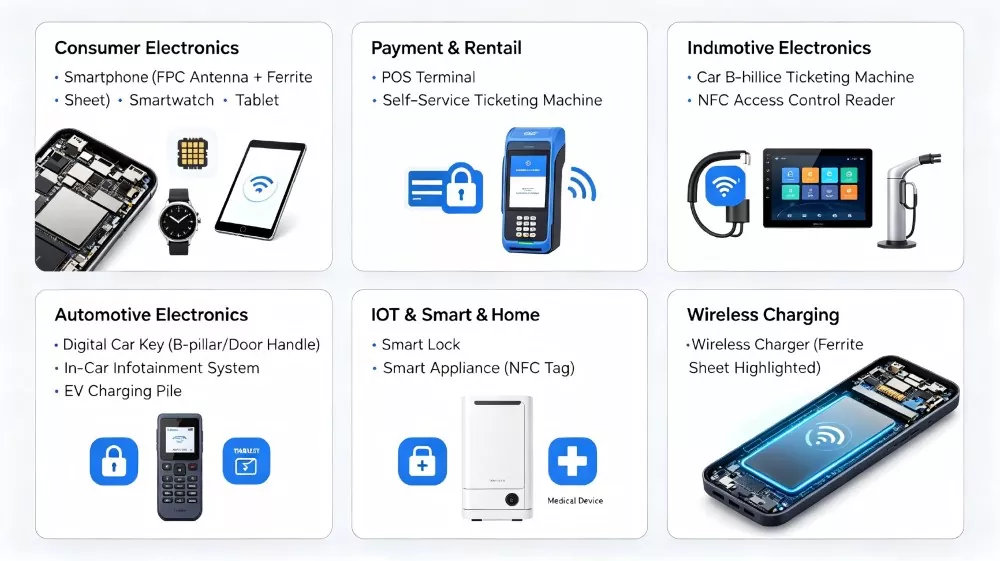

ອຸປະກອນທີ່ໃຊ້ໄດ້

ເປັນຫຍັງຕ້ອງເລືອກເສົາອາກາດ NFC ຂອງ Qianmu Communication?

1. Ultra-thin, ການອອກແບບທີ່ມີຄວາມຍືດຫຍຸ່ນ - ຄວາມຫນາຕ່ໍາສຸດ 0.14-0.27mm, ເຫມາະສົມຢ່າງສົມບູນສໍາລັບອຸປະກອນ ultra-thin ແລະຄວາມຕ້ອງການການຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນ.

2. ຊັ້ນແຍກ Ferrite - ມາດຕະຖານ ferrite ລວມ, ປະສິດທິພາບປ້ອງກັນການແຊກແຊງຈາກສະພາບແວດລ້ອມໂລຫະ.

3. ວິທີການຕິດຕັ້ງຫຼາຍ - ສະຫນັບສະຫນູນທາງເລືອກຕ່າງໆລວມທັງ 3M adhesive backing (ກາວທີ່ຖອດອອກໄດ້), IPEX terminals, ແລະ soldering.

4. ການດໍາເນີນງານອຸນຫະພູມກ້ວາງ - ລະດັບອຸນຫະພູມປະຕິບັດງານ: -40 ℃ to +85 ℃

5. ປະຕິບັດຕາມມາດຕະຖານຢ່າງເຕັມສ່ວນ - ຕອບສະຫນອງມາດຕະຖານສິ່ງແວດລ້ອມ RoHS

6. Customized Services - ສະຫນັບສະຫນູນການປັບແຕ່ງໄດ້ຢ່າງເຕັມສ່ວນສໍາລັບຂະຫນາດ, ຮູບຮ່າງ, ການຫັນວົງ, ຄ່າ inductance, ແລະອື່ນໆ.

7. ການຈັດສົ່ງໄວ - ການຜະລິດຕົວຢ່າງຢ່າງໄວວາແລະການຈັດສົ່ງມະຫາຊົນທີ່ມີປະສິດທິພາບ.

8. ສະຫນັບສະຫນູນການຈໍາລອງແບບມືອາຊີບ - ສະຫນອງການຈໍາລອງແມ່ເຫຼັກໄຟຟ້າແລະຄໍາແນະນໍາການເພີ່ມປະສິດທິພາບຂອງເຄື່ອງຈັກທັງຫມົດ.

ພຶດຕິກໍາ RF ແລະການພິຈາລະນາລະດັບລະບົບ

ປະສິດທິພາບຂອງເສົາອາກາດ NFC ບໍ່ພຽງແຕ່ຂຶ້ນກັບຂໍ້ມູນສະເພາະດ້ານໄຟຟ້າພື້ນຖານຂອງມັນເທົ່ານັ້ນ, ແຕ່ຍັງຢູ່ໃນສະພາບແວດລ້ອມແມ່ເຫຼັກໄຟຟ້າໂດຍລວມທີ່ສ້າງຂຶ້ນໂດຍໂຄງສ້າງອຸປະກອນສຸດທ້າຍ. ປັດໃຈເຊັ່ນ: ການຄັດເລືອກວັດສະດຸ, ຮູບແບບພາຍໃນ, ແລະອົງປະກອບອ້ອມຂ້າງສາມາດສົ່ງຜົນກະທົບຕໍ່ປະສິດທິພາບຂອງເສົາອາກາດແລະຄວາມຫມັ້ນຄົງຂອງການສື່ສານຢ່າງຫຼວງຫຼາຍ.

1. ຜົນກະທົບ detuning ໂລຫະ

ເມື່ອເສົາອາກາດຖືກຕິດຕັ້ງຢູ່ໃກ້ກັບອົງປະກອບໂລຫະ, ລວມທັງແບດເຕີລີ່, ການປົກຫຸ້ມຂອງໄສ້, ຫຼືກອບກົນຈັກ, ກະແສໄຟຟ້າທີ່ກະຕຸ້ນສາມາດປ່ຽນແປງຄຸນລັກສະນະຂອງແມ່ເຫຼັກໄຟຟ້າແລະປ່ຽນຄວາມຖີ່ຂອງການສະທ້ອນ. ໂດຍບໍ່ມີການແຍກ ferrite ທີ່ເຫມາະສົມ, ຜົນກະທົບ detuning ນີ້ອາດຈະເຮັດໃຫ້ deviation resonance, ປະສິດທິພາບການເຊື່ອມຕ່ໍາ, ແລະຄວາມຫນ້າເຊື່ອຖືຂອງການສື່ສານຫຼຸດລົງ.

2. ການທໍາງານຂອງຊັ້ນ Ferrite ໃນສະຖຽນລະພາບພາກສະຫນາມ

ຊັ້ນແມ່ເຫຼັກ ferrite ສະຫນອງຫຼາຍກ່ວາການປ້ອງກັນການແຊກແຊງ. ມັນຍັງເຮັດວຽກເປັນຊັ້ນຊີ້ນໍາ flux ແມ່ເຫຼັກໂດຍການນໍາພາກສະຫນາມແມ່ເຫຼັກໄປຫາຂ້າງທີ່ບໍ່ແມ່ນໂລຫະຂອງເສົາອາກາດ. ນີ້ຊ່ວຍປັບປຸງປະສິດທິພາບການເຊື່ອມ, ເພີ່ມປະສິດທິພາບການສົ່ງສັນຍານ, ແລະຫຼຸດຜ່ອນການສູນເສຍພະລັງງານໃນແອັບພລິເຄຊັນທີ່ມີອົງປະກອບໂລຫະຢູ່ໃກ້ໆ.

3. ຄວາມອ່ອນໄຫວຈັບຄູ່ impedance

ລະບົບ NFC ທີ່ເຮັດວຽກຢູ່ທີ່ 13.56 MHz ຮຽກຮ້ອງໃຫ້ມີການຈັບຄູ່ impedance ທີ່ຊັດເຈນເນື່ອງຈາກຄວາມອ່ອນໄຫວຂອງພວກມັນຕໍ່ການປ່ຽນແປງໃນການອອກແບບ enclosure, ຄວາມຫນາຂອງກາວ, ແລະການຜິດປົກກະຕິຂອງ coil. ການປ່ຽນແປງຂະຫນາດນ້ອຍໃນໂຄງສ້າງກົນຈັກອາດມີອິດທິພົນຕໍ່ຈຸດ resonance ແລະການປະຕິບັດ Q-factor, ເຮັດໃຫ້ການປັບລະດັບລະບົບມີຄວາມຈໍາເປັນຫຼັງຈາກການເຊື່ອມໂຍງເສົາອາກາດ.

4. ການສົມທົບກັບສະຖາປັດຕະຍະກໍາອຸປະກອນ

ປະສິດທິພາບເສົາອາກາດຍັງໄດ້ຮັບຜົນກະທົບຈາກຄຸນລັກສະນະຂອງ dielectric ຂອງວັດສະດຸອ້ອມຂ້າງ, ລວມທັງເຮືອນພາດສະຕິກ, ການປົກຫຸ້ມຂອງແກ້ວ, ແລະໂຄງສ້າງ stack-up PCB. ວັດສະດຸທີ່ມີຄ່າຄົງທີ່ຂອງ dielectric ສູງກວ່າອາດຈະແນະນໍາຕົວເກັບປະຈຸຂອງແມ່ກາຝາກເພີ່ມເຕີມ, ເຮັດໃຫ້ແບນວິດແຄບລົງແລະຂອບການສື່ສານຫຼຸດລົງ.

5. Active vs passive system impact

ສໍາລັບການຕັ້ງຄ່າເສົາອາກາດ NFC ທີ່ມີການເຄື່ອນໄຫວ, ວົງຈອນຂັບລົດມີອິດທິພົນໂດຍກົງຕໍ່ການແຜ່ກະຈາຍແລະຄວາມເຂັ້ມແຂງຂອງພາກສະຫນາມແມ່ເຫຼັກໄຟຟ້າ. ເຖິງແມ່ນວ່າວິທີການນີ້ສາມາດຂະຫຍາຍໄລຍະການສື່ສານ, ມັນຍັງເພີ່ມຄວາມອ່ອນໄຫວຕໍ່ກັບການປ່ຽນແປງການໂຫຼດແລະຮຽກຮ້ອງໃຫ້ມີການຄວບຄຸມທີ່ຊັດເຈນຫຼາຍຂຶ້ນຂອງຫນ້າດິນ, ການປ້ອງກັນ, ແລະການອອກແບບລະບົບໂດຍລວມ.

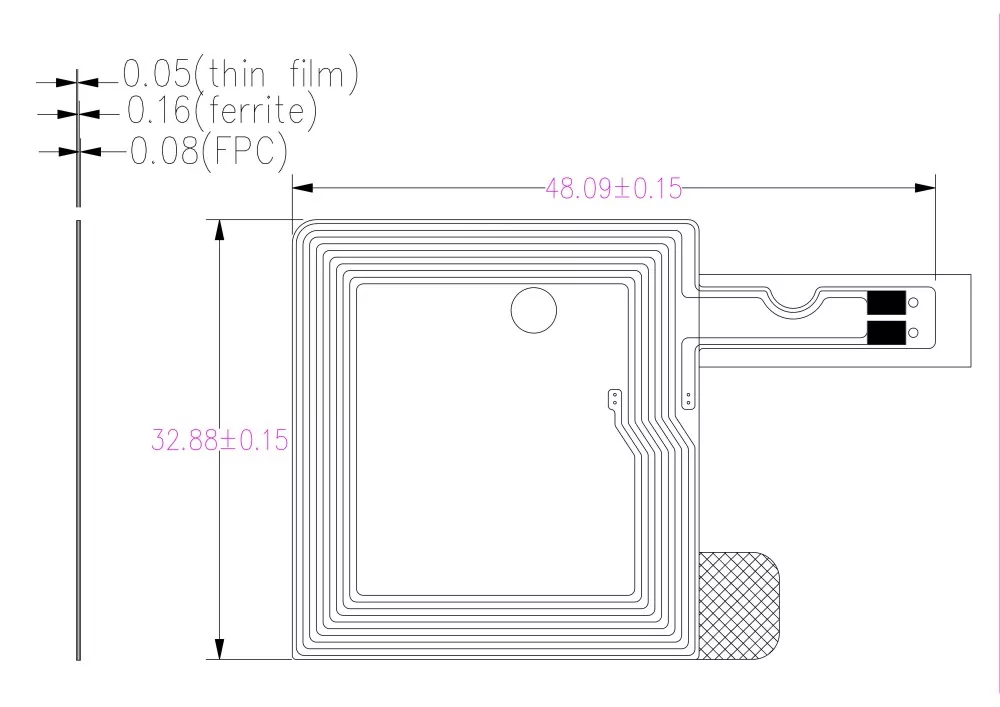

ຂໍ້ມູນສະເພາະດ້ານວິຊາການ

ເມື່ອ​ປຽບ​ທຽບ​ກັບ​ມິດ​ສະ​ຫາຍ​: Qianmu Communications 'ຄວາມ​ໄດ້​ປຽບ​ທີ່​ແຕກ​ຕ່າງ​ກັນ​

ຄູ່ມືການຕິດຕັ້ງ

ການຕິດຕັ້ງທີ່ຮອງດ້ວຍກາວ (ສາຍອາກາດ FPC ປ່ຽນແປງໄດ້)

ນີ້ແມ່ນວິທີການຕິດຕັ້ງເສົາອາກາດ NFC ທີ່ໃຊ້ທົ່ວໄປທີ່ສຸດ:

ຂັ້ນ​ຕອນ​ການ​ຕິດ​ຕັ້ງ​:

1. ເຮັດຄວາມສະອາດພື້ນຜິວ - ໃຊ້ຜ້າເຊັດດ້ວຍເຫຼົ້າເພື່ອເຮັດຄວາມສະອາດພື້ນທີ່ຕິດຕັ້ງ (ດ້ານໃນຂອງທໍ່ອຸປະກອນຫຼືພື້ນຜິວຫມໍ້ໄຟ), ໃຫ້ແນ່ໃຈວ່າມັນບໍ່ມີນ້ໍາມັນແລະຝຸ່ນ.

2. ປອກເປືອກອອກ - ເອົາແຜ່ນປ້ອງກັນກາວ 3M ອອກຈາກດ້ານຫຼັງຂອງເສົາອາກາດຢ່າງລະມັດລະວັງ.

3. ການຈັດຕໍາແຫນ່ງແລະການຈັດຕໍາແຫນ່ງ - ຈັດສາຍເສົາອາກາດກັບສະຖານທີ່ຕິດຕັ້ງທີ່ກໍານົດໄວ້, ໃຫ້ແນ່ໃຈວ່າພື້ນທີ່ຂອງທໍ່ບໍ່ມີສິ່ງກີດຂວາງ.

4. ກົດຢ່າງແຫນ້ນຫນາແລະເທົ່າທຽມກັນ - ຈາກສູນກາງໄປຫາແຄມເພື່ອກໍາຈັດຟອງອາກາດ.

5. Curing ແລະລໍຖ້າ - ອະນຸຍາດໃຫ້ຢືນສໍາລັບ 24 ຊົ່ວໂມງເພື່ອບັນລຸຄວາມເຂັ້ມແຂງພັນທະບັດທີ່ດີທີ່ສຸດ.

ຫມາຍເຫດການຕິດຕັ້ງ:

ການທົບທວນຄືນຂອງລູກຄ້າ

"ເສົາອາກາດ NFC ອ່ອນໆທີ່ສ້າງຂຶ້ນຈາກ Qianmu Communications ໄດ້ສະແດງໃຫ້ເຫັນປະສິດທິພາບທີ່ຫມັ້ນຄົງໃນໂທລະສັບສະຫຼາດໃຫມ່ຂອງພວກເຮົາ, ບັນລຸລະດັບການອ່ານ 85mm. ຊັ້ນ ferrite ປ້ອງກັນການແຊກແຊງຂອງຫມໍ້ໄຟຢ່າງມີປະສິດທິພາບ, ແລະຄວາມສອດຄ່ອງຂອງຄຸນນະພາບໃນທົ່ວການຜະລິດຈໍານວນຫລາຍແມ່ນດີເລີດ." - ຜູ້ຜະລິດຍີ່ຫໍ້, Shenzhen Junge Technology Co., Ltd.

"ເສົາອາກາດ NFC ທີ່ໃຊ້ໃນເຄື່ອງ POS ຕ້ອງການຄວາມຫນ້າເຊື່ອຖືສູງແລະຂົງເຂດ RF ທີ່ເຂັ້ມແຂງ. ຜະລິດຕະພັນຂອງ Qianmu Communication ໄດ້ຜ່ານການທົດສອບ EMVCo ຢ່າງເຂັ້ມງວດຂອງພວກເຮົາແລະພວກເຮົາໄດ້ຊື້ຫຼາຍກວ່າ 300,000 ຫນ່ວຍ." - Guangzhou Zhonghaida Satellite Navigation Technology Co., Ltd.ຜູ້ຜະລິດເຄື່ອງຈ່າຍເງິນ

FAQ

Q1: ຄວາມຖີ່ຂອງການເຮັດວຽກຂອງເສົາອາກາດອ່ອນທີ່ສ້າງຂຶ້ນໃນ NFC ແມ່ນຫຍັງ?

A: NFC ເຮັດວຽກຢູ່ໃນແຖບຄວາມຖີ່ 13.56 MHz ±7 kHz ມາດຕະຖານສາກົນ, ເຊິ່ງຖືກນໍາໃຊ້ທົ່ວໄປໃນລະບົບການສື່ສານໃກ້ກັບພື້ນທີ່ສໍາລັບການໂອນຂໍ້ມູນໄຮ້ສາຍໄລຍະສັ້ນ.

Q2: ໄລຍະການອ່ານປົກກະຕິແມ່ນຫຍັງ?

A: ຂອບເຂດການສື່ສານໂດຍທົ່ວໄປແມ່ນຈໍາກັດສອງສາມຊັງຕີແມັດ, ໂດຍປົກກະຕິປະມານ 5-8 ຊມ, ຂຶ້ນກັບການອອກແບບເສົາອາກາດ, ໂຄງສ້າງອຸປະກອນ, ແລະເງື່ອນໄຂການຕິດຕັ້ງ.

Q3: ເສົາອາກາດ NFC ທີ່ມີແກນ ferrite ຕ້ອງການເມື່ອໃດ?

A: ເມື່ອເສົາອາກາດຕ້ອງຖືກຕິດຕັ້ງຢູ່ເທິງພື້ນຜິວຂອງຫມໍ້ໄຟ, ຢູ່ໃກ້ກັບຕູ້ໂລຫະ, ຫຼືໃນສະພາບແວດລ້ອມທີ່ມີອົງປະກອບໂລຫະ, ມັນເປັນສິ່ງຈໍາເປັນທີ່ຈະໃຊ້ເສົາອາກາດທີ່ມີຊັ້ນ ferrite. ຊັ້ນ ferrite ສາມາດແຍກການແຊກແຊງກະແສໄຟຟ້າຍ້ອນກັບທີ່ເກີດຈາກໂລຫະຢ່າງມີປະສິດທິພາບ.

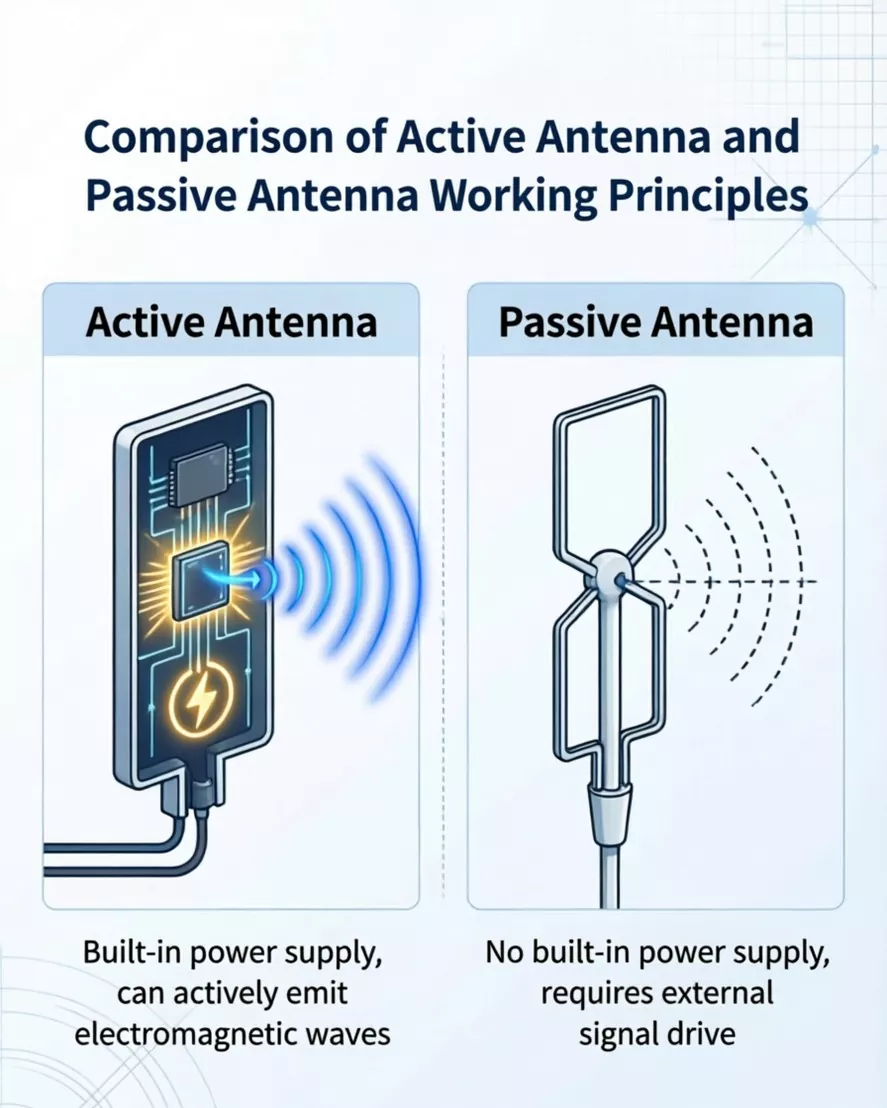

ຄໍາຖາມທີ 4: ແມ່ນຫຍັງຄືຄວາມແຕກຕ່າງລະຫວ່າງເສົາອາກາດອ່ອນທີ່ສ້າງຂຶ້ນໃນ NFC ແລະເສົາອາກາດທີ່ມີການເຄື່ອນໄຫວ?

A: ເສົາອາກາດຕົວຕັ້ງຕົວຕີໃນຕົວແມ່ນອົງປະກອບຕົວຕັ້ງຕົວຕີທີ່ອີງໃສ່ການ induction ພາກສະຫນາມແມ່ເຫຼັກຈາກຜູ້ອ່ານ / writer ເພື່ອດໍາເນີນການ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກ NFC ມາດຕະຖານ. ເສົາອາກາດທີ່ຫ້າວຫັນປະສົມປະສານການຂະຫຍາຍສັນຍານແລະວົງຈອນການຂັບລົດ, ເຮັດໃຫ້ມັນສາມາດສ້າງພາກສະຫນາມ RF ທີ່ເຂັ້ມແຂງກວ່າ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບສະຖານະການເຊັ່ນ: ສະຖານີການຈ່າຍເງິນທີ່ຕ້ອງການສັນຍານທີ່ເຂັ້ມແຂງກວ່າ.

Q5: ມັນສາມາດຖືກປັບແຕ່ງໃນຂະຫນາດແລະຮູບຮ່າງບໍ?

A: ແມ່ນແລ້ວ, Qianmu Communications ສະຫນັບສະຫນູນການອອກແບບທີ່ກໍາຫນົດເອງໃນທຸກຂະຫນາດ, ລວມທັງຮູບສີ່ຫລ່ຽມ, ວົງ, ແລະຮູບຮ່າງທີ່ບໍ່ສະຫມໍ່າສະເຫມີ.

Q6: ຊ່ວງ inductance ແມ່ນຫຍັງທີ່ໃຊ້ທົ່ວໄປ?

A: ການອອກແບບທົ່ວໄປຕົກຢູ່ໃນຂອບເຂດ inductance ປະມານ 1-2 μH, ຂຶ້ນກັບຄວາມຮຽກຮ້ອງຕ້ອງການການຈັບຄູ່ການປັບແລະ impedance.

Q7: ວິທີການຕິດຕັ້ງທົ່ວໄປແມ່ນຫຍັງ?

A: ມີສາມວິທີການຕິດຕັ້ງຕົ້ນຕໍ: ① 3M ກາວ backing (ສາຍອາກາດ FPC ຍືດຫຍຸ່ນ - ຖືກນໍາໃຊ້ຫຼາຍທີ່ສຸດ); ② ຕົວເຊື່ອມຕໍ່ IPEX (ປະເພດ plug-in); ③ ການ​ຕິດ​ຕັ້ງ soldering.

Q8: Qianmu Communication ເປັນພໍ່ຄ້າຫຼືໂຮງງານບໍ?

A: Qianmu Communications ເປັນຜູ້ຜະລິດທີ່ປະສົມປະສານ R&D, ການຜະລິດ, ແລະການຂາຍ. ພວກເຮົາເປັນເຈົ້າຂອງໂຮງງານຜະລິດຂອງພວກເຮົາເອງແລະມີສາຍການຜະລິດທີ່ສົມບູນເຊັ່ນດຽວກັນກັບລະບົບການຄວບຄຸມຄຸນນະພາບທີ່ເຂັ້ມແຂງ - ຫ່າງໄກຈາກການເປັນພຽງແຕ່ບໍລິສັດການຄ້າ.
