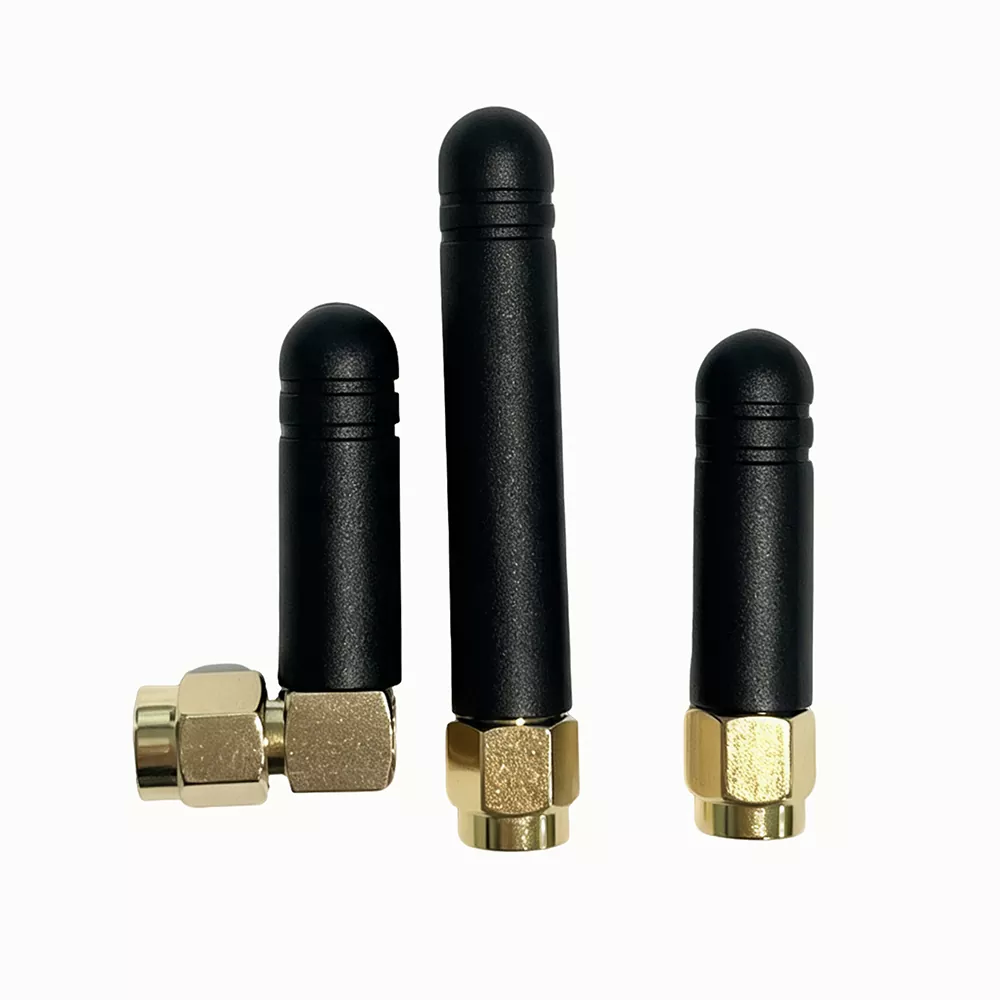

Lora Antenna

LoRa Antenna ເປັນ 433MHz ແລະ 868–920MHz ອຸດສາຫະກໍາ IoT RF ສາຍອາກາດ rod ພາຍນອກທີ່ອອກແບບມາສໍາລັບການສື່ສານໄລຍະໄກ spectrum.

ພັດທະນາໂດຍ Qianmu Communication, ເສົາອາກາດນີ້ຮັບຮອງເອົາໂຄງສ້າງ rod ພາຍນອກທີ່ແຕກແຍກທີ່ສາມາດຕິດຕັ້ງໄດ້ຢ່າງຍືດຫຍຸ່ນໃນເຮືອນອຸປະກອນ, ເສົາ, ແລະກ່ອງ, ຫຼຸດຜ່ອນການສູນເສຍການປ້ອງກັນສັນຍານທີ່ເກີດຈາກແກະໂລຫະ, ຝາ, ແລະກະດານຕົ້ນຕໍ.

ມັນໃຊ້ເຄື່ອງສັ່ນສະເທືອນທອງແດງທີ່ເຮັດດ້ວຍແມ່ພິມອັນດຽວ ແລະເຮືອນ PVC ທີ່ທົນທານຕໍ່ສະພາບອາກາດ, ກວມເອົາວົງດົນຕີຕໍ່າ 433MHz ແລະແຖບ ISM ທົ່ວໂລກ 868–920MHz ຢ່າງຖືກຕ້ອງ.

ດ້ວຍການປະຕິບັດ batch ທີ່ຫມັ້ນຄົງ, LoRa Antenna ແມ່ນເຫມາະສົມສໍາລັບໂຄງການເຄືອຂ່າຍ IoT ທີ່ມີພະລັງງານຕ່ໍາທາງໄກ.

ຫຼັກການການເຮັດວຽກ

Qianmu Communication 433/868–920MHz LoRa Antenna ໃຊ້ການອອກແບບ oscillator resonant segmented ສົມທົບກັບ radiation RF omnidirectional ເພື່ອບັນລຸການສົ່ງສັນຍານໄລຍະໄກແລະການຮັບ.

ໂຄງສ້າງພາຍໃນປະກອບມີຕົວເຊື່ອມຕໍ່ RF, oscillator ການຈັບຄູ່ impedance, ຊັ້ນປ້ອງກັນການໂດດດ່ຽວ, ແລະທີ່ຢູ່ອາໄສປ້ອງກັນນ້ໍາ. ຕົວກໍານົດການການປະຕິບັດທັງຫມົດແມ່ນໄດ້ຖືກທົດສອບໂດຍຫ້ອງທົດລອງ RF ຂອງບໍລິສັດໂດຍໃຊ້ເຄື່ອງວິເຄາະເຄືອຂ່າຍ vector.

1. Dual-Band Segmented Resonance Design

ເສົາອາກາດປະສົມປະສານສອງ oscillators ທີ່ຈັບຄູ່ເປັນເອກະລາດສໍາລັບແຖບຄວາມຖີ່ຕ່ໍາ 433MHz ແລະແຖບ ISM 868-920MHz. VSWR ແຖບເຕັມທີ່ວັດແທກໄດ້ແມ່ນ ≤1.3, ຮັບປະກັນການສະທ້ອນທີ່ໝັ້ນຄົງໃນທົ່ວທັງສອງຊ່ວງຄວາມຖີ່.

ເສົາອາກາດອັນໜຶ່ງຮອງຮັບສອງແຖບການສື່ສານ LoRa ກະແສຫຼັກໂດຍບໍ່ຈໍາເປັນຕ້ອງມີສິນຄ້າຄົງຄັງແຍກຕ່າງຫາກ.

2. 360° ການອອກແບບລັງສີອ້ອມຮອບ

ໂຄງປະກອບການ oscillator ຮູບຊົງ rod symmetrical ສະຫນອງການແຜ່ກະຈາຍອອກຕາມລວງນອນທີ່ເປັນເອກະພາບກັບການເຫນັງຕີງຂອງ ≤1dB ແລະຫຼຸດຜ່ອນຈຸດຕາບອດຂອງສັນຍານ.

ພາຍໃຕ້ພະລັງງານສາຍສົ່ງດຽວກັນ, ໄລຍະການສົ່ງຜ່ານທີ່ວັດແທກຢູ່ໃນພື້ນທີ່ເປີດແມ່ນຍາວກວ່າ 2.8 ເທົ່າຂອງເສົາອາກາດທີ່ມີອຸປະກອນ, ສະຫນັບສະຫນູນເຄືອຂ່າຍອຸປະກອນຫຼາຍທິດທາງໂດຍບໍ່ມີຄວາມບໍ່ສົມດຸນຂອງສັນຍານ.

3. ໂລຫະປ້ອງກັນແລະໂຄງສ້າງຕ້ານການແຊກແຊງ

ແຫວນປ້ອງກັນທອງແດງຖືກລວມເຂົ້າໃນຖານເສົາອາກາດເພື່ອຫຼຸດຜ່ອນການລົບກວນແມ່ເຫຼັກໄຟຟ້າຈາກກະດານຫຼັກປະຕູ, ມໍເຕີອຸດສາຫະກໍາ, ແລະສາຍການສະຫນອງພະລັງງານ.

ໃນສະພາບແວດລ້ອມການແຊກແຊງທີ່ເຂັ້ມແຂງເຊັ່ນ: ໂຮງງານແລະສະຖານີຍ່ອຍ, ການສູນເສຍແພັກເກັດຂໍ້ມູນທີ່ຖືກວັດແທກຈະຫຼຸດລົງ 65%, ຮັບປະກັນການສົ່ງຂໍ້ມູນ IoT ທີ່ຫມັ້ນຄົງ.

4. ໂຄງສ້າງທີ່ທົນທານຕໍ່ສະພາບອາກາດພາຍນອກ

ເສົາອາກາດຮັບຮອງເອົາເຮືອນ PVC ກັນນ້ໍາທີ່ຫນາແຫນ້ນດ້ວຍຝາຢາງທີ່ຜະນຶກເຂົ້າກັນ. ມັນ​ໄດ້​ຜ່ານ​ການ​ທົດ​ສອບ​ການ​ແກ່​ຍາວ​ຂອງ​ວົງ​ຈອນ 72 ຊົ່ວ​ໂມງ​ແລະ​ການ​ທົດ​ສອບ​ຄວາມ​ຕ້ານ​ທານ​ນ​້​ໍ​າ​ຈາກ -40 ° C ຫາ +70 ° C​.

oscillator ຍັງຄົງໄດ້ຮັບການປົກປ້ອງຈາກການຜຸພັງ, ມີຄວາມຖີ່ຂອງ deviation ພາຍໃນ≤± 2MHz, ຮັກສາປະສິດທິພາບກາງແຈ້ງທີ່ຫມັ້ນຄົງ.

5. ການຈັບຄູ່ Impedance ມາດຕະຖານ 50Ω

ເສົາອາກາດໃຊ້ການປັບ impedance ໂຮງງານຜະລິດທີ່ຊັດເຈນແລະສະຫນັບສະຫນູນການໂຕ້ຕອບ RF ມາດຕະຖານສໍາລັບອຸປະກອນ LoRa.

ມັນຊ່ວຍຫຼຸດຜ່ອນການສະທ້ອນສັນຍານທີ່ເກີດຈາກ impedance mismatch, ຫຼຸດພະລັງງານການສົ່ງອຸປະກອນລົງ 12%, ແລະຍືດອາຍຸຂອງຫມໍ້ໄຟຢູ່ປາຍຍອດ.

ເຂົ້າກັນໄດ້ກັບອຸປະກອນສະຫນັບສະຫນູນ

ເສົາອາກາດ LoRa ນີ້ມີຄວາມເຂົ້າກັນໄດ້ຂອງ RF ທີ່ເຂັ້ມແຂງແລະສາມາດເຊື່ອມຕໍ່ໂດຍກົງກັບສ່ວນໃຫຍ່ຂອງສະຖານີການສື່ສານ iot ພະລັງງານຕ່ໍາໂດຍບໍ່ມີອຸປະກອນເສີມ.

1. ເຈົ້າພາບການສື່ສານ LoRa: 433MHz LoRa gateway, 868/915MHz ອຸດສາຫະກໍາ LoRa concentrator, ສະຖານີຖານການຊື້ LoRa ກາງແຈ້ງ, ວິທະຍຸສົ່ງຂໍ້ມູນໄຮ້ສາຍ

2. ສະຖານີການຮັບຮູ້ອັດສະລິຍະ: ເຊັນເຊີອຸນຫະພູມ ແລະ ຄວາມຊຸ່ມຊື່ນຂອງດິນ, ການກວດກາຄຸນນະພາບນ້ຳ, ສັນຍານເຕືອນຄວັນໄຟ, ເຄື່ອງເກັບຄວາມດັນຂອງແຫຼວ.

3. ອຸ​ປະ​ກອນ​ອິນ​ເຕີ​ເນັດ​ອຸດ​ສາ​ຫະ​ກໍາ​ຂອງ​ສິ່ງ​ທີ່ (iot​)​: ກອງ​ປະ​ຊຸມ​ສະ​ຖາ​ນີ​ທີ່​ໄດ້​ມາ​ຂໍ້​ມູນ​, ສາຍ​ການ​ຜະ​ລິດ kanban ໄຮ້​ສາຍ​, warehouse goods location tag host

4. ອຸປະກອນເສີມຂອງເມືອງສະຫຼາດ: ຕົວຄວບຄຸມໂຄມໄຟສາຍດຽວ, ເຄື່ອງກວດຈັບສະນະແມ່ເຫຼັກບ່ອນຈອດລົດ, ຈໍສະແດງພາບການປົກຫຸ້ມຂອງ manhole, ເຈົ້າພາບປຸກຄວາມປອດໄພກາງແຈ້ງ.

5. ອົງປະກອບເສີມ RF: feeders RF, ຕົວແບ່ງພະລັງງານສັນຍານ, ໂມດູນການຂະຫຍາຍ RF Relay

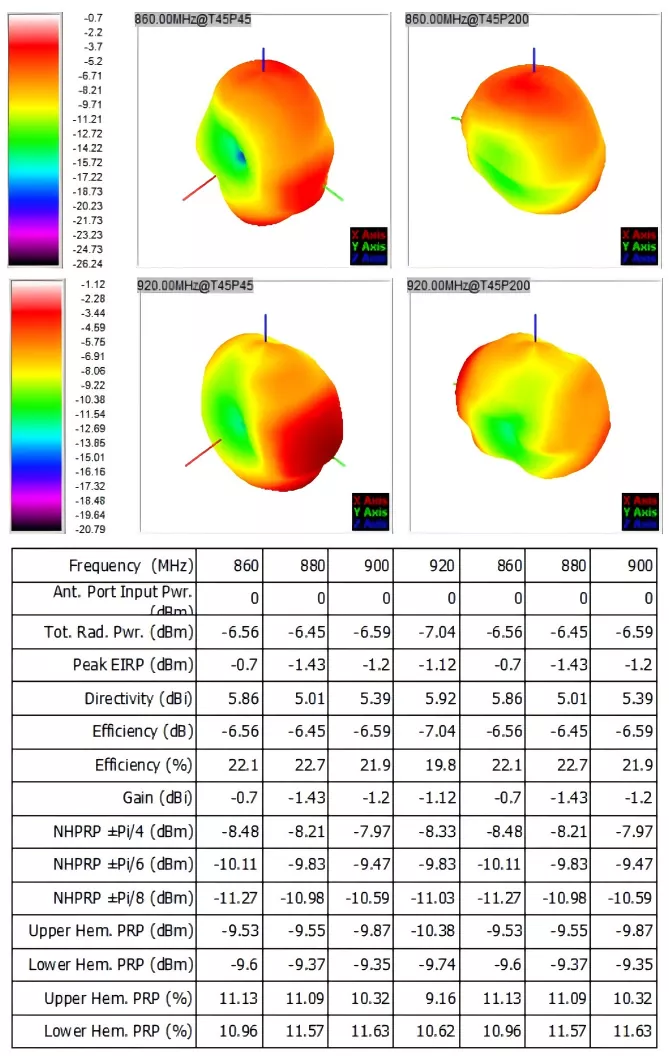

ມາດຕະຖານເຕັກນິກສະເພາະ

ຕົວກໍານົດການທັງຫມົດແມ່ນຜົນຂອງການທົດສອບ RF anechoic chamber ພາຍໃນເຮືອນ. ແຕ່ລະ batch ຂອງສາຍອາກາດ LoRa ມາພ້ອມກັບເອກະສານການທົດສອບໂຮງງານຜະລິດເຈ້ຍ, ເຊິ່ງສາມາດນໍາໃຊ້ສໍາລັບການຍອມຮັບໂຄງການ, ປະກາດພາສີສົ່ງອອກ, ພາກສ່ວນຢັ້ງຢືນຄຸນວຸດທິ:

ຄູ່ມືການຊື້

ຜູ້ຊື້ IoT ແລະວິສະວະກອນ R&D ຫຼາຍຄົນເລືອກແບບຈໍາລອງໂດຍອີງຕາມລາຄາ, ເຊິ່ງອາດຈະເຮັດໃຫ້ໄລຍະການສົ່ງຕໍ່ບໍ່ພຽງພໍ, ຄວາມເສຍຫາຍທາງນອກ, ການເຮັດໂຄງການຄືນໃຫມ່, ແລະຄ່າໃຊ້ຈ່າຍເພີ່ມຂຶ້ນຕໍ່ມາ.

ໃນ​ເວ​ລາ​ທີ່​ການ​ຊື້ Qianmu Communication LoRa Antenna​, ຮູບ​ແບບ​ສາ​ມາດ​ໄດ້​ຮັບ​ການ​ຄັດ​ເລືອກ​ຕາມ​ສີ່​ປັດ​ໄຈ​ທີ່​ສໍາ​ຄັນ​:

1. ເລືອກຕາມຄວາມຕ້ອງການແຖບຄວາມຖີ່

ສໍາລັບການສົ່ງອອກເອີຣົບແລະໂຄງການເທດສະບານພາຍໃນປະເທດ, ແຖບ 868MHz ແມ່ນມັກ. ແຖບ 433MHz ແມ່ນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກກະສິກໍາພາຍໃນປະເທດແລະອຸປະກອນເຊັນເຊີ 433MHz ອຸດສາຫະກໍາ.

ສໍາລັບໂຄງການເຄືອຂ່າຍແບບປະສົມຫຼາຍແຖບ, ເລືອກສາຍອາກາດພາຍນອກ 433/868–920MHz Dual-band LoRa ເພື່ອຮອງຮັບອຸປະກອນທີ່ແຕກຕ່າງກັນດ້ວຍເສົາອາກາດອັນດຽວ.

2. ເລືອກອີງຕາມສະພາບແວດລ້ອມການດໍາເນີນງານ

ສໍາລັບຫ້ອງແຫ້ງພາຍໃນແລະຫ້ອງການ, ຮູບແບບມາດຕະຖານສາມາດເລືອກໄດ້ຕາມເງື່ອນໄຂຂອງຄໍາຮ້ອງສະຫມັກ.

ສໍາລັບພື້ນທີ່ກະສິກໍາກາງແຈ້ງ, ໂຄມໄຟຖະຫນົນໃນເທດສະບານ, ແລະສະພາບແວດລ້ອມທີ່ມີຄວາມຊຸ່ມຊື່ນສູງຫຼືເກືອສູງ, ເລືອກແບບຈໍາລອງກັນນ້ໍາ IP65 ແລະທົນທານຕໍ່ສະພາບອາກາດເພື່ອປ້ອງກັນການໄຫຼເຂົ້າແລະຄວາມລົ້ມເຫຼວຂອງນ້ໍາ.

ສໍາລັບເຂດທີ່ມີອຸນຫະພູມຍ່ອຍສູນຢູ່ໃນເຂດພາກເຫນືອ, ຢືນຢັນວ່າຜະລິດຕະພັນສະຫນັບສະຫນູນການເຮັດວຽກຂອງອຸນຫະພູມຕ່ໍາ ≥-40 ° C.

3. ເລືອກຕາມຄວາມຕ້ອງການໄລຍະການສົ່ງ

ສໍາລັບອຸປະກອນພາຍໃນທີ່ມີໄລຍະທາງສັ້ນ, ເສົາອາກາດທີ່ມີລາຍໄດ້ຕ່ໍາສາມາດເລືອກໄດ້.

ສໍາລັບຄໍາຮ້ອງສະຫມັກຕິດຕາມກວດກາພາຍນອກໃນເຂດກະສິກໍາແລະສວນສາທາລະນະທີ່ກວມເອົາຫຼາຍກິໂລແມັດ, ຄວນໃຊ້ເສົາອາກາດສອງແຖບທີ່ມີກໍາໄລສູງເພື່ອຫຼຸດຜ່ອນການລົງທຶນປະຕູ.

4. ເລືອກຕາມຄວາມຕ້ອງການຂອງໂຄງການ

ສໍາລັບການທົດສອບຫ້ອງທົດລອງແລະໂຄງການໄລຍະສັ້ນ, ຈໍານວນຂະຫນາດນ້ອຍຂອງແບບມາດຕະຖານສາມາດຊື້ໄດ້.

ສໍາລັບໂຄງການຂະຫນາດໃຫຍ່ໃນໄລຍະຍາວເຊັ່ນເມືອງສະຫຼາດແລະການກະສິກໍາສະຫມາດ, ການປັບແຕ່ງຈໍານວນຫລາຍດ້ວຍໂລໂກ້ທີ່ພິມຫນ້າຈໍແລະການໂຕ້ຕອບທີ່ອຸທິດຕົນສາມາດຖືກເລືອກເພື່ອຮັກສາຮູບລັກສະນະຂອງອຸປະກອນທີ່ສອດຄ່ອງແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານແລະການບໍາລຸງຮັກສາໃນໄລຍະຍາວ.

FAQ

Q1: ເສົາອາກາດພາຍນອກ LoRa ນີ້ຮອງຮັບທັງຄື້ນຄວາມຖີ່ 433MHz ແລະ 915MHz ພ້ອມກັນບໍ?

A1: ເສົາອາກາດພາຍນອກ LoRa ຂອງ Qianmu Communication ກວມເອົາຂອບເຂດເຕັມຂອງ 430-440MHz, 860-930MHz, ແລະເຂົ້າກັນໄດ້ຢ່າງສົມບູນແບບກັບແຖບ ISM ຫຼັກຂອງ 433MHz, 868MHz, ແລະ 915MHz. ເສົາອາກາດດຽວສາມາດປັບຕົວເຂົ້າກັບອຸປະກອນ LoRa ໃນພາກພື້ນຕ່າງໆ.

Q2: ການໂຕ້ຕອບເສົາອາກາດ, LOGO ທີ່ຢູ່ອາໄສແລະການຫຸ້ມຫໍ່ສົ່ງອອກສາມາດປັບແຕ່ງໄດ້ບໍ?

A2: ສາມາດປັບແຕ່ງໄດ້ຢ່າງເຕັມສ່ວນ. ໃນຖານະເປັນໂຮງງານຜະລິດ, ພວກເຮົາສາມາດທົດແທນປະເພດຕ່າງໆຂອງການໂຕ້ຕອບ RF ເຊັ່ນ SMA / BNC / N / IPEX ຕາມຄວາມຕ້ອງການ, ສະຫນັບສະຫນູນການພິມຫນ້າຈໍໄຫມຂອງ LOGO ຍີ່ຫໍ້ລູກຄ້າໃນແກະ, ກ່ອງສີສົ່ງອອກພາສາອັງກິດທີ່ເປັນກາງ, ແລະຈໍານວນຄໍາສັ່ງຕໍາ່ສຸດທີ່ສໍາລັບ OEM / ODM ຄໍາສັ່ງ custom ສາມາດເຈລະຈາໄດ້.

Q3: ພວກເຮົາສາມາດຢືນຢັນໄລຍະການສົ່ງຕົວຈິງຂອງສາຍອາກາດພາຍນອກ LoRa ໄດ້ແນວໃດ? ພວກເຮົາສາມາດສະຫນອງຂໍ້ມູນທີ່ວັດແທກໄດ້ບໍ?

A3: ແມ່ນແລ້ວ. ແຕ່ລະ batch ຂອງສາຍອາກາດພາຍນອກ LoRa ມາພ້ອມກັບບົດລາຍງານການທົດສອບ anechoic chamber ຄວາມຖີ່ວິທະຍຸ.
