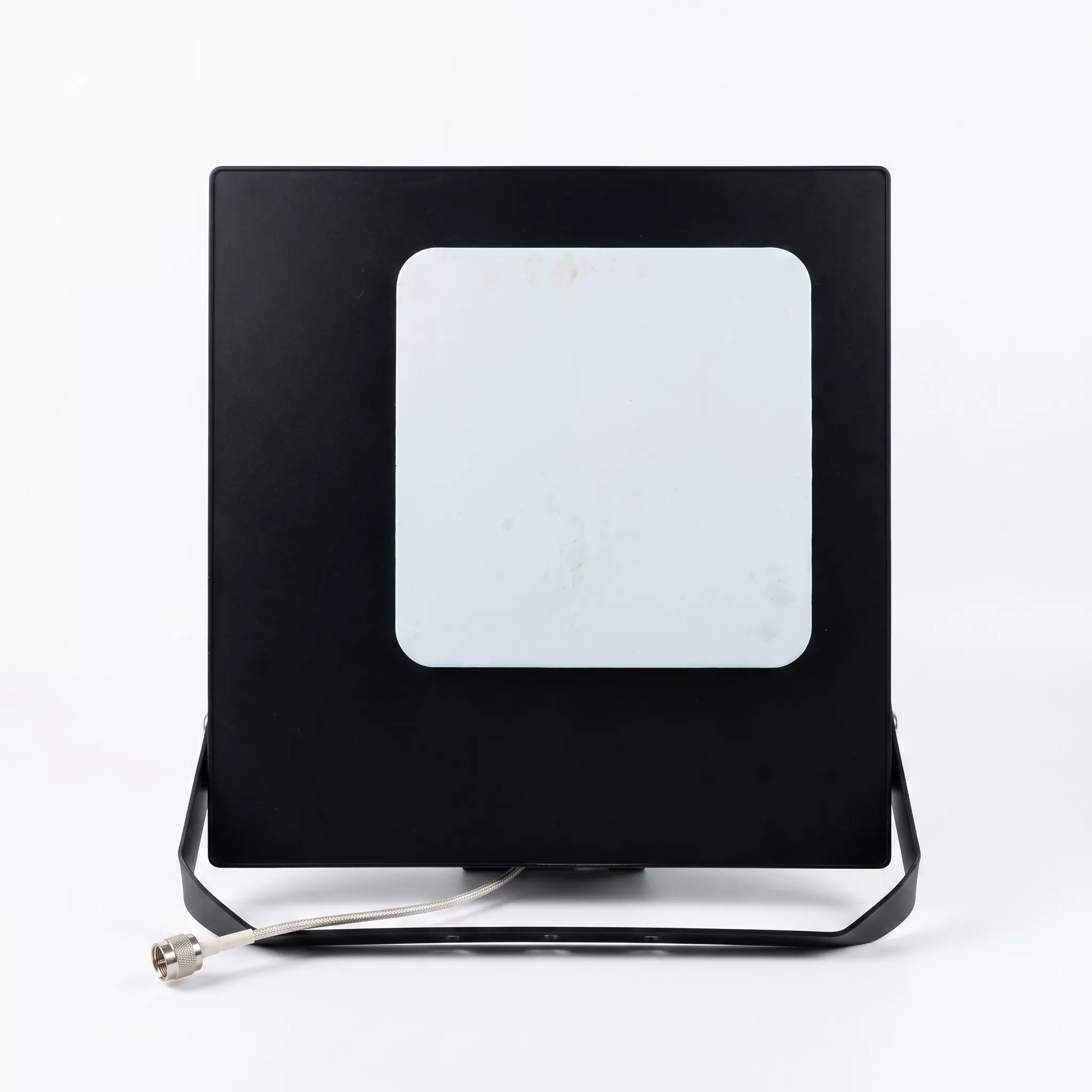

Spotlight Antenna

ເສົາອາກາດສະປອດໄລ້, ເຊິ່ງເອີ້ນກັນວ່າ ເສົາອາກາດສະປອດໄລ້ແບບປະດັບປະດາ ຫຼື ເສົາອາກາດສະຖານີໄຟຟອດໄລ້ແບບບັງເອີນ, ແມ່ນເສົາອາກາດການສື່ສານພາຍນອກທີ່ມີທິດທາງພາຍນອກ. ທີ່ຢູ່ອາໃສຂອງມັນ replicates ການອອກແບບຂອງແສງສະຫວ່າງ spotlights ກາງແຈ້ງ, ປະສົມປະສານ 4G / 5G RF radiation units ພາຍໃນຕົວໂຄມໄຟເພື່ອສົມທົບການສົ່ງສັນຍານແລະການຮັບກັບການປັບປຸງພູມສັນຖານຕົວເມືອງ. ມັນລົບລ້າງຄວາມຕ້ອງການສໍາລັບ towers ສັນຍານເພີ່ມເຕີມແລະສາມາດໄດ້ຮັບການຕິດຕັ້ງຢູ່ເທິງຫລັງຄາ, facades ອາຄານ, ຫຼືເວທີ, ໂດຍພື້ນຖານການແກ້ໄຂບັນຫາທົ່ວໄປເຊັ່ນ: obtrusive ສາຍຕາແລະຂໍ້ຈໍາກັດຊັບສິນໃນການເຂົ້າເຖິງການກໍ່ສ້າງທີ່ກ່ຽວຂ້ອງກັບເສົາອາກາດແບບດັ້ງເດີມ. ເສົາອາກາດນີ້ຈາກ Qianmu Communications ເປັນເສົາອາກາດສະຖານີຖານສອງຂົ້ວແບບກວ້າງແບນ, ຮັບໃຊ້ເປັນອົງປະກອບ RF ຫຼັກທີ່ອອກແບບມາໂດຍສະເພາະສໍາລັບໂຄງການຄຸ້ມຄອງຄວາມເລິກຂອງການຮ່ວມມືພາຍໃນ-ພາຍນອກ. ບໍ່ຄືກັບການປອມແປງແບບງ່າຍໆທີ່ມີຢູ່ໃນຕະຫຼາດ, ເສົາອາກາດຂອງພວກເຮົາມີຄຸນສົມບັດການແຍກແມ່ເຫຼັກໄຟຟ້າທີ່ເໝາະສົມພາຍໃນໂຄງສ້າງຂອງໂຄມໄຟ, ຮັບປະກັນວ່າບ່ອນຢູ່ໂຄມໄຟບໍ່ກີດຂວາງລັງສີ RF. ມັນສະຫນອງທັງຄວາມງາມ camouflage ທີ່ດີເລີດແລະປະສິດທິພາບ RF ສູງ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບໂຄງການຍົກລະດັບໂຄງສ້າງພື້ນຖານການສື່ສານໃນທົ່ວໂລກ.

ຫຼັກການການເຮັດວຽກ

1. ຫຼັກການພື້ນຖານຂອງການສົ່ງສັນຍານ ແລະ ການຮັບສັນຍານ

ເສົາອາກາດສະປອດໄລ້ທັງໝົດປະກອບດ້ວຍສີ່ອົງປະກອບຫຼັກຄື: ໜ່ວຍກຳມັນຕະພາບລັງສີ RF, ແຜງດ້ານຫຼັງສະທ້ອນດ້ວຍໂລຫະ, ທີ່ຢູ່ອາໄສ camouflage ກັນນ້ຳ, ແລະຕົວເຊື່ອມຕໍ່ N-type ຄູ່.

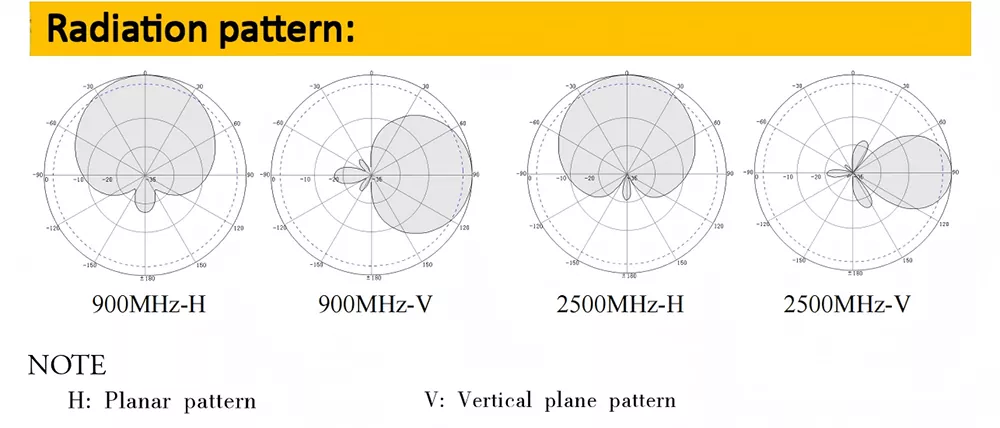

①ການສົ່ງສັນຍານ: ອຸປະກອນ RRU ອອກສັນຍານໄຟຟ້າຄວາມຖີ່ວິທະຍຸ, ເຊິ່ງຖືກສົ່ງຜ່ານສອງຕົວເຊື່ອມຕໍ່ N-K ກັບອົງປະກອບ radiating ອາລູມິນຽມພາຍໃນພາຍໃນເສົາອາກາດ. ສັນຍານເຫຼົ່ານີ້ຖືກປ່ຽນເປັນຄື້ນແມ່ເຫຼັກໄຟຟ້າໃນໄລຍະ 698-3600 MHz ໂດຍຊ່ອງຄອດ resonant ແລະຫຼັງຈາກນັ້ນ radiated ອອກໄປຂ້າງນອກໂດຍຜ່ານ beam ທິດທາງອອກຕາມລວງນອນ 65°, ຊັດເຈນກວມເອົາຊັ້ນຂອງອາຄານເປົ້າຫມາຍ.

②ການຮັບສັນຍານ: ຄື້ນແມ່ເຫຼັກໄຟຟ້າທາງເທິງທີ່ປ່ອຍອອກມາໂດຍໂທລະສັບມືຖື ແລະອຸປະກອນ IoT ພາຍໃນອາຄານຈະຖືກຈັບໂດຍເສົາອາກາດ omnidirectionally. ເຄື່ອງສະທ້ອນແສງເກັບກໍາແລະການກັ່ນຕອງອອກສັນຍານລົບກວນ, ປ່ຽນຄື້ນແມ່ເຫຼັກໄຟຟ້າເປັນສັນຍານໄຟຟ້າທີ່ຖືກສົ່ງກັບຄືນໄປຫາອຸປະກອນສະຖານີຖານ, ດັ່ງນັ້ນຈຶ່ງສໍາເລັດການສື່ສານສອງທິດທາງ.

2. ແກະ camouflage ກັບ core optimized ສໍາລັບສັນຍານທີ່ບໍ່ແມ່ນ attenuation

ເສົາອາກາດລາຄາຖືກສ່ວນໃຫຍ່ໃຊ້ເຮືອນພາດສະຕິກມາດຕະຖານ, ເຮັດໃຫ້ການສູນເສຍ RF ເກີນ 15%, ເຊິ່ງເຮັດໃຫ້ສັນຍານອ່ອນເພຍແລະຄວາມໄວເຄືອຂ່າຍຊ້າຢູ່ແຄມຂອງເຊນ. ໂຮງງານ Qianmu Communications 'ໄດ້ພັດທະນາເປັນເອກະລາດຂອງໂຮງງານຜະລິດຄື້ນຄວາມໂປ່ງໃສຂອງ UABS ທີ່ຖືກດັດແປງ, ດ້ວຍການວັດແທກຫ້ອງທົດລອງສະແດງໃຫ້ເຫັນການສູນເສຍ RF ຕໍ່າພຽງແຕ່ 6.2%. ປະສົມປະສານກັບອາເລ radiation ອະລູມິນຽມຊັ້ນ, ມັນຫຼີກເວັ້ນຜົນກະທົບປ້ອງກັນທີ່ເກີດຈາກວົງເລັບໂລຫະໃນທີ່ຢູ່ອາໄສແບບທໍາມະດາ, ບັນລຸຄວາມໄວຂອງເຄືອຂ່າຍ downlink ເພີ່ມຂຶ້ນ 30% ພາຍໃຕ້ເງື່ອນໄຂດຽວກັນ. ຂໍ້ມູນການວັດແທກດິບຈາກເຄື່ອງວິເຄາະເຄືອຂ່າຍ vector ແມ່ນສາມາດໃຊ້ໄດ້ຕາມການຮ້ອງຂໍ.

ຂໍ້ມູນຈໍາເພາະ

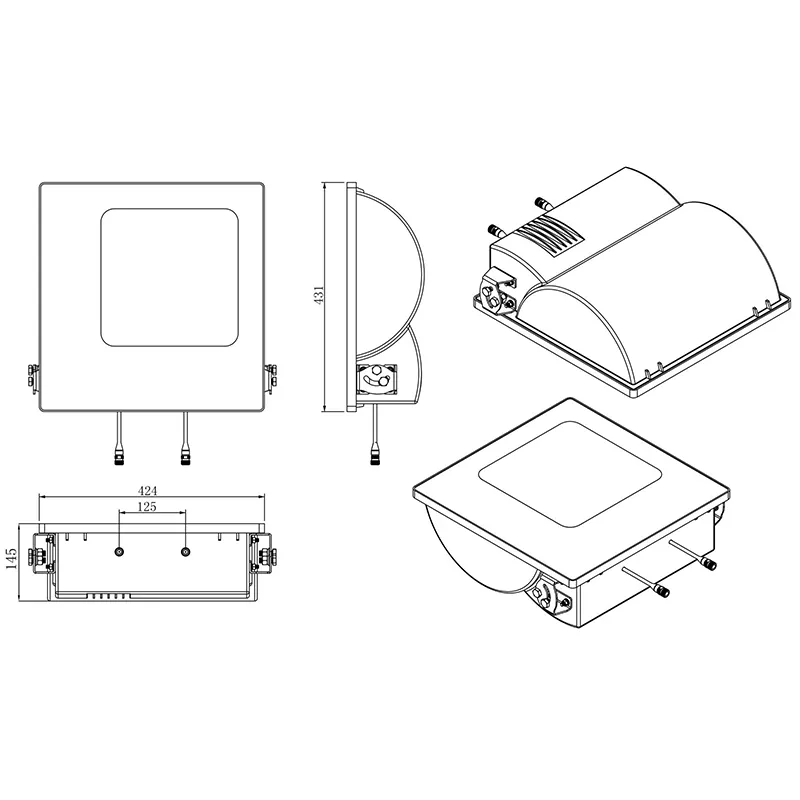

ຕົວກໍານົດການໂຄງສ້າງກົນຈັກ

ຄູ່ມືການຊື້ແລະການເລືອກ

1. ບູລິມະສິດການຢືນຢັນຂອບເຂດຄວາມຖີ່. ສໍາລັບແຖບ 5G 3.5GHz ຫຼັກຂອງຈີນ, ມັນເປັນສິ່ງຈໍາເປັນທີ່ຈະເລືອກເອົາສາຍອາກາດສະປອດໄລ້ກວ້າງທີ່ຮອງຮັບ 1710-3600MHz. ເສົາອາກາດທີ່ເກົ່າກວ່າທີ່ມີຄວາມໄວສູງສຸດ 2700MHz ບໍ່ສາມາດຮອງຮັບເຄືອຂ່າຍ 5G ໃນປະຈຸບັນໄດ້ ແລະຈະຕ້ອງມີການປ່ຽນແທນຢ່າງເຕັມທີ່ໃນພາຍຫຼັງ, ເຊິ່ງເຮັດໃຫ້ຄ່າໃຊ້ຈ່າຍຂອງໂຄງການເພີ່ມຂຶ້ນຢ່າງຫຼວງຫຼາຍ.

2. ກວດສອບຕົວກໍານົດການ RF ຕົວຈິງແລະປະຕິເສດຂໍ້ກໍານົດທີ່ເຂົ້າໃຈຜິດ. ກ່ອນທີ່ຈະຊື້, ຮຽກຮ້ອງໃຫ້ຜູ້ສະຫນອງສະຫນອງເສັ້ນໂຄ້ງການວິເຄາະເຄືອຂ່າຍ vector ທີ່ວັດແທກສໍາລັບຕົວແບບດຽວກັນ, ສຸມໃສ່ການກວດສອບສາມຕົວຊີ້ວັດທີ່ສໍາຄັນ: ອັດຕາກໍາໄລ, VSWR, ແລະອັດຕາສ່ວນຫນ້າກັບຫລັງ. ຜະລິດຕະພັນທີ່ມີລາຄາຕໍ່າຢູ່ໃນຕະຫຼາດມັກຈະເພີ່ມຂຶ້ນເກີນລາຄາ, ເຊິ່ງເຮັດໃຫ້ໄລຍະການຄຸ້ມຄອງຕົວຈິງຫຼຸດລົງຫຼາຍກວ່າ 40%.

3. ເນັ້ນໃສ່ການປ້ອງກັນ ແລະວັດສະດຸກາງແຈ້ງ: ໃນເຂດແຄມຝັ່ງທະເລທີ່ມີຝົນຕົກເລື້ອຍໆ ແລະລົມພະຍຸໄຕ້ຝຸ່ນ, ເຄື່ອງສັ່ນສະເທືອນອະລູມິນຽມທີ່ຕາຍແລ້ວ ສົມທົບກັບຜ້າຫຸ້ມ UABS ທີ່ທົນທານຕໍ່ສະພາບອາກາດ. ເຄື່ອງສັ່ນສະເທືອນຂອງແຜ່ນເຫລໍກບາງໆແລະສິ່ງຫຸ້ມຫໍ່ພາດສະຕິກທໍາມະດາຈະທົນທຸກການກັດກ່ອນແລະການດູດຊຶມນ້ໍາຫຼັງຈາກ 1-2 ປີ, ເຊິ່ງກໍ່ໃຫ້ເກີດຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາສູງຫຼາຍໃນໄລຍະເວລາ.

4. ເລືອກຜູ້ຜະລິດທີ່ມີ R&D ແລະຄວາມສາມາດໃນການຜະລິດພາຍໃນ. ຕົວກາງຂາດການຄົ້ນຄວ້າແລະການພັດທະນາ, ການຄວບຄຸມຄຸນນະພາບ, ແລະບໍ່ສາມາດສະຫນອງການປັບແຕ່ງ, ບົດລາຍງານການທົດສອບ, ຫຼືການສະຫນັບສະຫນູນດ້ານວິຊາການຫລັງການຂາຍ. ການເຊື່ອມຕໍ່ໂດຍກົງກັບຜູ້ຜະລິດຕົ້ນສະບັບເຮັດໃຫ້ການສະຫນອງອຸປະກອນຊ່ວຍ synchronized, ຕົວກໍານົດການທີ່ກໍາຫນົດເອງ, ບໍລິການຫລັງການຂາຍໄວ, ແລະການຈັດສົ່ງທີ່ຫມັ້ນຄົງສໍາລັບການສັ່ງຊື້ຂະຫນາດໃຫຍ່.

FAQ

ຄໍາຖາມທີ 1: ແຖບຄວາມຖີ່ການສື່ສານໃດທີ່ເສົາອາກາດຈຸດເດັ່ນນີ້ກວມເອົາຢ່າງເຕັມສ່ວນ? ມັນຮອງຮັບ 5G ບໍ?

A: ເສົາອາກາດເຮັດວຽກໃນທົ່ວແຖບຄວາມຖີ່ 698-960 MHz ແລະ 1710-3600 MHz, ເຫມາະສົມກັບທຸກແຖບຂອງ 2G GSM, 3G UMTS, ແລະ 4G LTE. ມັນສະຫນັບສະຫນູນແຖບ 5G NR ພາຍໃນປະເທດຕົ້ນຕໍ N41/N78 ເຊັ່ນດຽວກັນກັບແຖບ 5G ທີ່ສໍາຄັນໃນປະເທດຕ່າງປະເທດ. ການນຳໃຊ້ຄັ້ງດຽວຊ່ວຍໃຫ້ການຄຸ້ມຄອງ 4G+5G ຮ່ວມມືກັນໄດ້ໂດຍບໍ່ຈໍາເປັນຕ້ອງມີການປ່ຽນສາຍອາກາດເປັນໄລຍະ.

Q2: ມັນສະຫນັບສະຫນູນການປັບແຕ່ງ OEM / ODM ບໍ? ຕົວກໍານົດການໃດທີ່ສາມາດແກ້ໄຂໄດ້?

A: ໃນຖານະເປັນໂຮງງານຜະລິດຢູ່ໃນແຫຼ່ງ, ພວກເຮົາສະຫນອງການບໍລິການການປັບແຕ່ງແບບເຕັມຮູບແບບ: ເສົາອາກາດທີ່ສາມາດປັບໄດ້, ຄວາມກວ້າງຂອງສາຍ, ປະເພດຕົວເຊື່ອມຕໍ່ (N/4.3-10), ສີທີ່ຢູ່ອາໄສ, ແລະໂລໂກ້ຫນ້າຈໍຜ້າໄຫມ. ສໍາລັບໂຄງການພິເສດແຄບໃນຕ່າງປະເທດ, ທີມງານ R&D ຂອງພວກເຮົາສາມາດປັບ RF oscillator ໄດ້.

Q3: ບໍລິສັດສະຫນັບສະຫນູນການກວດສອບໂຮງງານຢູ່ບ່ອນບໍ? ມັນສາມາດສະຫນອງເອກະສານຄຸນວຸດທິບໍ?

A: Shenzhen Qianmu Communication Technology Co., Ltd. ສະຫນອງການທ່ອງທ່ຽວໂຮງງານໃຫ້ກັບນັກທ່ອງທ່ຽວໂດຍການນັດຫມາຍລ່ວງຫນ້າຫນຶ່ງມື້ລ່ວງຫນ້າ, ອະນຸຍາດໃຫ້ເຂົ້າເຖິງໂຮງງານຜະລິດ, ສາຍການຜະລິດ, ແລະຫ້ອງທົດລອງ RF. ການຢັ້ງຢືນ ISO, CE, FCC, ແລະ RoHS ເຕັມຮູບແບບ, ພ້ອມກັບບົດລາຍງານການທົດສອບຂອງພາກສ່ວນທີສາມ, ແມ່ນມີຢູ່ໃນຮູບແບບເອເລັກໂຕຣນິກໂດຍບໍ່ເສຍຄ່າ; ສະບັບພິມຕົ້ນສະບັບທີ່ມີປະທັບຕາຢ່າງເປັນທາງການສາມາດສະຫນອງໃຫ້ເພື່ອຈຸດປະສົງການປະມູນ.
