Panel Antenna

ເສົາອາກາດກະດານຮາບພຽງທິດທາງແມ່ນຫຍັງ

ເສົາອາກາດແບນທາງແບບຕິດຝາ 14DBI ຂອງພວກເຮົາແມ່ນເສົາອາກາດທາງໄກໂຄ້ງແຄບທີ່ໄດ້ຮັບຄວາມນິຍົມສູງ, ອອກແບບສະເພາະສຳລັບເຄືອຂ່າຍ WiFi ທາງໄກພາຍໃນເຮືອນ, ການຮັບສັນຍານສະຖານີກາງແຈ້ງ, ແລະວິສະວະກຳການຂະຫຍາຍສັນຍານໄຮ້ສາຍ. ສັນຍານເສົາອາກາດ omnidirectional ທໍາມະດາແມ່ນແຈກຢາຍ 360° ແລະໄລຍະການສົ່ງແມ່ນຈໍາກັດ; ເສົາອາກາດທິດທາງແມ່ນອີງໃສ່ການສະທ້ອນກັບຄືນໄປບ່ອນຂອງພວກເຂົາເພື່ອລວບລວມສັນຍານຄວາມຖີ່ວິທະຍຸແລະສຸມໃສ່ພະລັງງານຄວາມຖີ່ວິທະຍຸໃນທິດທາງດຽວ, ຢ່າງຫຼວງຫຼາຍເພີ່ມຄວາມສາມາດໃນການສົ່ງທາງໄກ. ເສົາອາກາດສອງຢ່າງໃນທັງພາຍໃນ ແລະນອກທີ່ຜະລິດອອກເປັນມະຫາຊົນຂອງພວກເຮົາມີເຮືອນພລາສຕິກທີ່ຜະນຶກເຂົ້າກັນໄດ້, ກັນນໍ້າ ແລະກັນຝຸ່ນ, ຮອງຮັບການຕິດຝາ, ເຂົ້າກັນໄດ້ກັບ GSM, 4G, 5G, WiFi dual-band, 433 Internet of Things low-frequency multi-band, comes standard with RG58 low-loss RF feeder, and have two-panel Connectors MA ການແກ້ໄຂເສົາອາກາດທີ່ມີການຄຸ້ມຄອງສູງສຸດໃນໂຄງການວິສະວະກໍາການສື່ສານແລະ iot.

ເສົາອາກາດເຮັດວຽກແນວໃດ

ລູກຄ້າຫຼາຍຄົນຄິດຜິດວ່າການອອກແບບກະດານຮາບພຽງແມ່ນພຽງແຕ່ສໍາລັບຮູບລັກສະນະ. ຢ່າງໃດກໍຕາມ, ເສົາອາກາດກະດານຮາບພຽງທິດທາງບັນລຸການສົ່ງສັນຍານແລະການຮັບໄດ້ສຸມໃສ່ການໂດຍຜ່ານໂຄງສ້າງຫຼາຍຊັ້ນພາຍໃນຂອງຕົນ. ຫຼັກການການເຮັດວຽກສາມາດກວດສອບໄດ້ໂດຍຜ່ານອຸປະກອນການທົດສອບມືອາຊີບ, ລວມທັງການວິເຄາະເຄືອຂ່າຍ vector, RF anechoic chambers, ແລະການວິເຄາະ simulation ໄຟຟ້າ.

1. Oscillator Radiation ແລະ Metal Reflector Beam-Focusing Principle

oscillator array ພາຍໃນແມ່ນຮັບຜິດຊອບສໍາລັບການສົ່ງແລະຮັບສັນຍານ RF. ເຄື່ອງສະທ້ອນໂລຫະທີ່ຕັ້ງຢູ່ຫລັງ oscillator ສະທ້ອນໃຫ້ເຫັນສັນຍານ radiated ກັບຄືນໄປບ່ອນແລະ sideways ໄປທາງຫນ້າ, ແຄບຄວາມກວ້າງ beam ແລະປັບປຸງຄວາມເຂັ້ມຂົ້ນຂອງສັນຍານ. ໂຄງປະກອບການນີ້ເຮັດໃຫ້ເສົາອາກາດບັນລຸປະສິດທິພາບສູງເຖິງ 14dBi.

ການປຽບທຽບທີ່ວັດແທກໄດ້: ເສົາອາກາດ omnidirectional 3dBi ປົກກະຕິໃຫ້ໄລຍະການສົ່ງສັນຍານປະມານ 300 ແມັດໃນສະພາບແວດລ້ອມທີ່ເປີດ, ໃນຂະນະທີ່ເສົາອາກາດທິດທາງ 14dBi ສາມາດບັນລຸໄລຍະການສົ່ງທີ່ຫມັ້ນຄົງຫຼາຍກ່ວາ 1,200 ແມັດພາຍໃຕ້ເງື່ອນໄຂດຽວກັນ.

2. ໂຄງສ້າງການຈັບຄູ່ Resonant ຫຼາຍແຖບ

oscillator ພາຍໃນຮັບຮອງເອົາການອອກແບບອະເຣຫຼາຍຊ່ອງເພື່ອບັນລຸຄວາມເຂົ້າກັນໄດ້ກັບຄວາມຖີ່ກ້ວາງ. ມັນຮອງຮັບຫຼາຍແຖບຄວາມຖີ່ໄຮ້ສາຍ, ລວມທັງເຄືອຂ່າຍໂທລະສັບມືຖື 700–960MHz, 2.4GHz/5.8GHz WiFi, ແລະຄໍາຮ້ອງສະຫມັກ IoT 433MHz. ເສົາອາກາດອັນດຽວສາມາດຮອງຮັບອຸປະກອນໄຮ້ສາຍທີ່ແຕກຕ່າງກັນໂດຍບໍ່ມີການປ່ຽນແທນເລື້ອຍໆ, ຊ່ວຍຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນສິນຄ້າຄົງຄັງແລະເຮັດໃຫ້ການຄຸ້ມຄອງວິສະວະກໍາງ່າຍຂຶ້ນ.

3. ການສົ່ງສັນຍານການສູນເສຍຕ່ໍາທີ່ມີສາຍ RG58 Feeder

ເສົາອາກາດໃຊ້ສາຍ RG58 coaxial feeder ທີ່ມີໂຄງສ້າງປ້ອງກັນສອງຊັ້ນເພື່ອຫຼຸດຜ່ອນການສູນເສຍສັນຍານໃນລະຫວ່າງການສົ່ງ. ເຖິງແມ່ນວ່າມີໄລຍະຫ່າງຂອງການຕິດຕັ້ງສາຍເຄເບີ້ນ, ອັດຕາສ່ວນຄື້ນທີ່ຢືນຢູ່ຄົງທີ່, ປ້ອງກັນການຫຼຸດຜ່ອນສັນຍານທີ່ສໍາຄັນທີ່ເກີດຈາກສາຍໄຟທາງໄກ.

4. ການອອກແບບປ້ອງກັນການແຊກແຊງພາຍນອກ

ຝາປິດແມ່ນເຮັດຈາກວັດສະດຸ ABS ທີ່ທົນທານຕໍ່ໄຟແລະມີໂຄງສ້າງທີ່ຜະນຶກເຂົ້າກັນເພື່ອປົກປ້ອງອົງປະກອບພາຍໃນຈາກຝົນນອກ, ຂີ້ຝຸ່ນ, ແລະການລົບກວນແມ່ເຫຼັກໄຟຟ້າອຸດສາຫະກໍາ. ການອອກແບບນີ້ປ້ອງກັນການຜຸພັງຂອງ oscillator ແລະສັນຍານການປະຕິບັດການລອຍຕົວໃນລະຫວ່າງການດໍາເນີນງານກາງແຈ້ງໃນໄລຍະຍາວ.

FAQ

ຄໍາຖາມທີ 1: ຄວາມຍາວຂອງອາຫານແລະຕົວເຊື່ອມຕໍ່ RF ຂອງເສົາອາກາດແບນທິດທາງສາມາດທົດແທນໄດ້ບໍ?

A: ການປັບແຕ່ງແມ່ນສະຫນັບສະຫນູນ. ເຄື່ອງປ້ອນເສົາອາກາດມາດຕະຖານສາມາດປັບແຕ່ງໄດ້ຕາມຄວາມຍາວຈາກ 1 ແມັດເຖິງ 15 ແມັດ. Connectors SMA ຊາຍແລະຍິງ, N ຫົວ, BNC ສາມາດທົດແທນໄດ້ຕາມຄວາມຕ້ອງການ. ສໍາລັບຄໍາສັ່ງຂະຫນາດໃຫຍ່, LOGO ເທິງແກະສາມາດຖືກຄັດລອກດ້ວຍຜ້າໄຫມສໍາລັບການປັບແຕ່ງ.

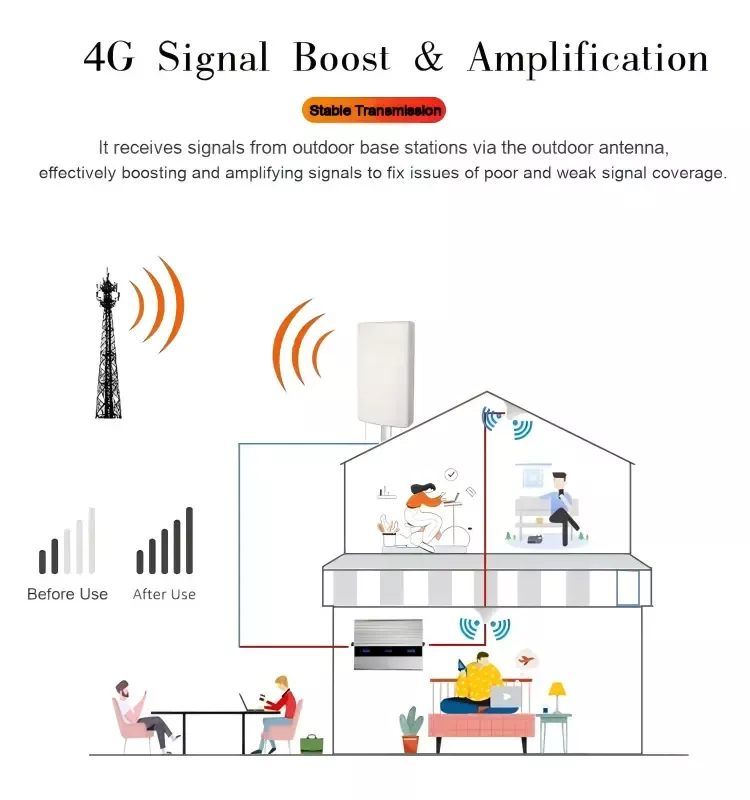

ຄໍາຖາມທີ 2: ເສົາອາກາດແບບແບນນີ້ສາມາດໃຊ້ເປັນທັງເຄື່ອງຂະຫຍາຍສັນຍານ 4G ແລະຂົວ WiFi ໄດ້ບໍ?

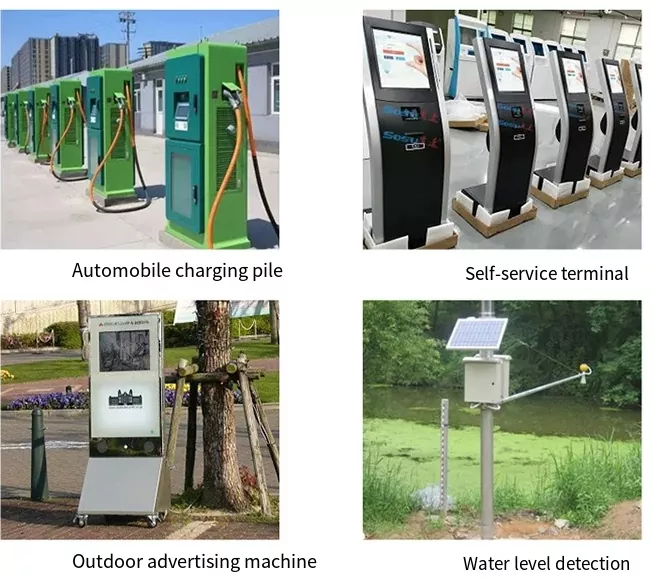

A: ແທ້. ເສົາອາກາດຂອງພວກເຮົາກວມເອົາຫຼາຍແຖບ GSM/4G/5G/2.4G/5.8G, ແລະເຂົ້າກັນໄດ້ກັບສັນຍານ Repeaters, ຂົວໄຮ້ສາຍ, ແລະອຸປະກອນສົ່ງຂໍ້ມູນ 433 iot. ເສົາອາກາດຊຸດໜຶ່ງເຂົ້າກັນໄດ້ກັບອຸປະກອນວິສະວະກຳຫຼາຍອັນ.

Q3: ກໍາແພງໂລຫະແລະໂຄງສ້າງເຫຼັກຈະມີຜົນກະທົບຕໍ່ສັນຍານເສົາອາກາດບໍ?

A: ແຜ່ນໂລຫະສາມາດສະທ້ອນແລະປ້ອງກັນສັນຍານຄວາມຖີ່ວິທະຍຸ. ເມື່ອຕິດຕັ້ງ, ດ້ານຫນ້າລັງສີຂອງເສົາອາກາດຄວນຫຼີກເວັ້ນພື້ນທີ່ຂະຫນາດໃຫຍ່ຂອງແຜ່ນປ້ອງກັນໂລຫະ. ຖ້າມັນເປັນໄປບໍ່ໄດ້ທີ່ຈະຫຼີກເວັ້ນການນີ້, ສາມາດເພີ່ມເສົາອາກາດເພີ່ມເຕີມເພື່ອຮັບສັນຍານໃນຈຸດຕ່າງໆ, ແລະວິສະວະກອນສາມາດສະຫນອງແຜນການປັບຈຸດ.

ຄໍາຖາມທີ 4: ວິທີການແກ້ໄຂບັນຫາທີ່ທໍ່ feeder ມັກຈະມີນ້ໍາ ingress ແລະ short circuit ເມື່ອໃຊ້ນອກເຮືອນເປັນເວລາດົນໃນລະດູຝົນ?

A: ຫຼັງຈາກການຕິດຕັ້ງ, ຫໍ່ tape ໄຟຟ້ານ້ໍາປະມານຕໍາແຫນ່ງຮ່ວມກັນຂອງໂລຫະ. ເສົາອາກາດທີ່ຕິດຢູ່ທາງນອກຍັງສາມາດປັບແຕ່ງໄດ້ດ້ວຍຂໍ້ຕໍ່ກັນນໍ້າທີ່ຍົກລະດັບເພື່ອປ້ອງກັນນໍ້າຝົນຈາກການເຊາະເຈື່ອນຂອງຂໍ້ຕໍ່.
