ເສົາອາກາດວົງຈອນພິມແບບຍືດຫຍຸ່ນ (FPC)

ເສົາອາກາດ FPC ແມ່ນຫຍັງ?

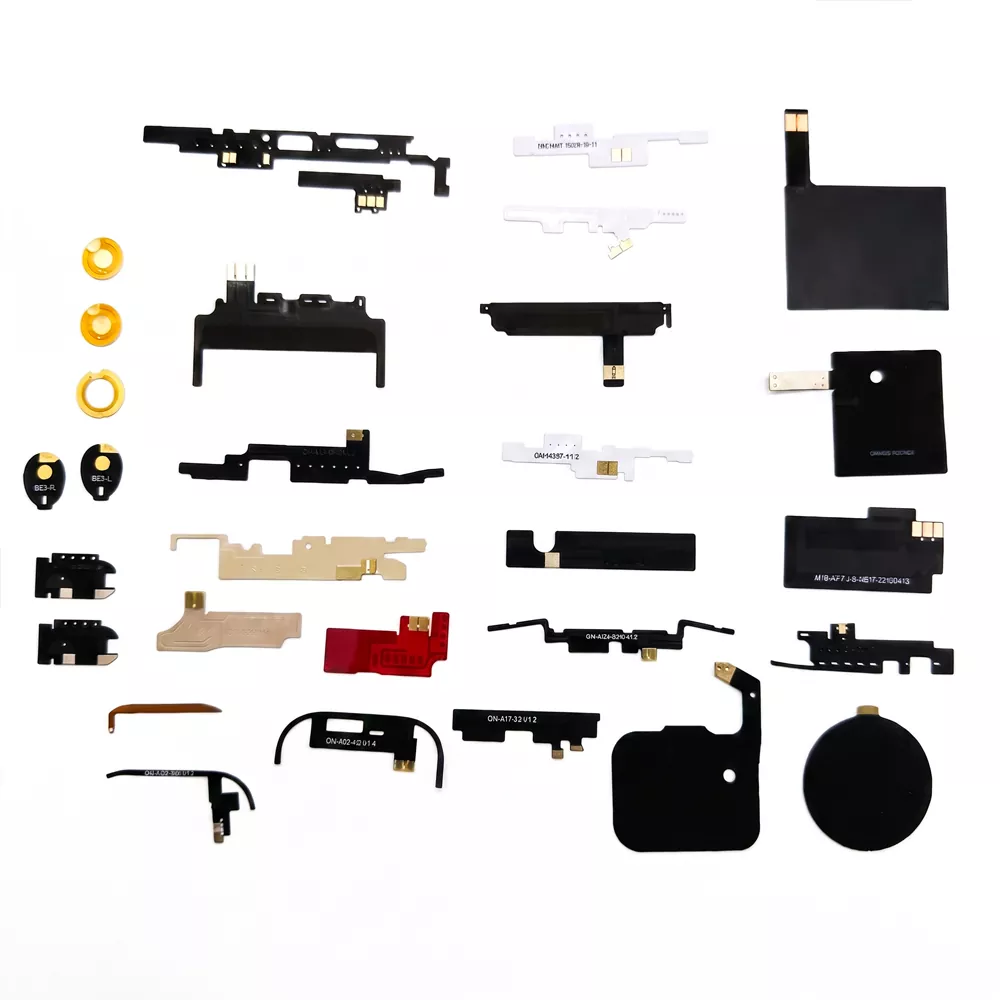

ເສົາອາກາດ FPC, ຫຼື Flexible Printed Circuit Antenna (FPC), ໃຊ້ຟີມ PI ແລະ PET ທີ່ມີຄວາມຍືດຫຍຸ່ນເປັນຊັ້ນຍ່ອຍຂອງມັນ ແລະຖືກປະດິດໂດຍການແກະສະຫຼັກ ແລະພິມເພື່ອສ້າງວົງຈອນເສົາອາກາດ. ມັນມີລັກສະນະທີ່ມີນ້ໍາຫນັກເບົາ, ບາງ, ມີຄວາມຍືດຫຍຸ່ນ, ແລະສາມາດງໍໄດ້, ເຮັດໃຫ້ມັນສອດຄ່ອງກັບພື້ນຜິວໂຄ້ງ. ຄວາມຫນາຂອງມັນຕັ້ງແຕ່ 0.03 ຫາ 0.2 ມມ, ແລະນ້ໍາຫນັກຂອງມັນແມ່ນຫນ້ອຍກວ່າ 1 ກຼາມ. ເສົາອາກາດສາມາດສົ່ງ ແລະຮັບສັນຍານໄຮ້ສາຍ ແລະເຂົ້າກັນໄດ້ກັບໂປໂຕຄອນລວມທັງ WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT, ແລະ LoRa, ກວມເອົາແຖບຄວາມຖີ່ 2.4 GHz, 5 GHz, ແລະ 5.8 GHz. Qianmu Communications ເປັນຜູ້ຜະລິດສາຍອາກາດ FPC ມືອາຊີບທີ່ມີປະສົບການດ້ານອຸດສາຫະກໍາທີ່ເລິກເຊິ່ງຫຼາຍປີ. ພວກເຮົາມີຄວາມພ້ອມດ້ວຍສາມຫ້ອງ anechoic microwave ແລະມີພະນັກງານ R&D ທີ່ອຸທິດຕົນຫຼາຍກວ່າສິບຄົນ, ຊ່ວຍໃຫ້ພວກເຮົາສາມາດໃຫ້ບໍລິການທີ່ຢຸດດຽວ - ຈາກການອອກແບບການແກ້ໄຂເສົາອາກາດຈົນເຖິງການຜະລິດຈໍານວນຫລາຍ.

ຈຸດ​ຂາຍ​ທີ່​ສໍາ​ຄັນ​

ບາງທີ່ສຸດ ແລະມີຄວາມຍືດຫຍຸ່ນ, ບໍ່ມີພື້ນທີ່ຫວ່າງ.

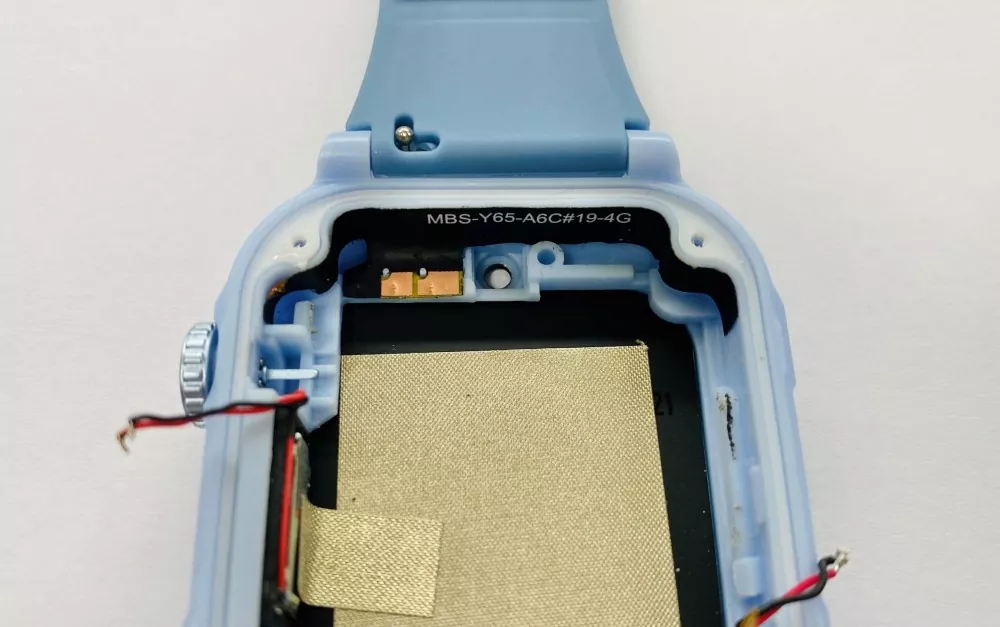

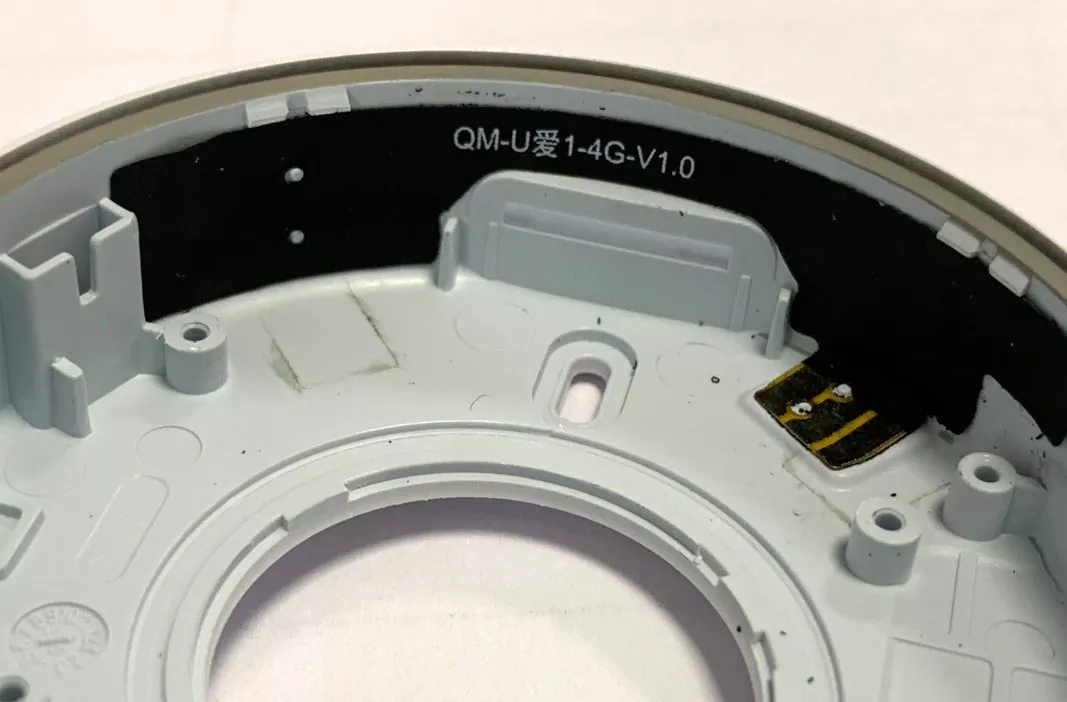

ເສົາອາກາດວົງຈອນພິມແບບຍືດຫຍຸ່ນ (FPC) ມີຄວາມຫນາພຽງແຕ່ 0.03–0.2 ມມ ແລະສາມາດງໍ ຫຼື ພັບໄດ້ຕາມໃຈມັກ. ມັນສາມາດງໍໄດ້ 90° ຕາມຝາດ້ານໃນຂອງຮູພາຍໃນອຸປະກອນ, ປັບຕົວເຂົ້າກັບການອອກແບບໂຄງສ້າງທີ່ສັບສົນຕ່າງໆໄດ້ຢ່າງສົມບູນແບບ. ບໍ່ວ່າຈະເປັນທໍ່ອຸປະກອນຈະຮາບພຽງ ຫຼື ໂຄ້ງ, ພື້ນຜິວຂອງ FPC ສາມາດປະກອບເປັນແບບງ່າຍດາຍ.

ການຄຸ້ມຄອງຫຼາຍແຖບກວ້າງ

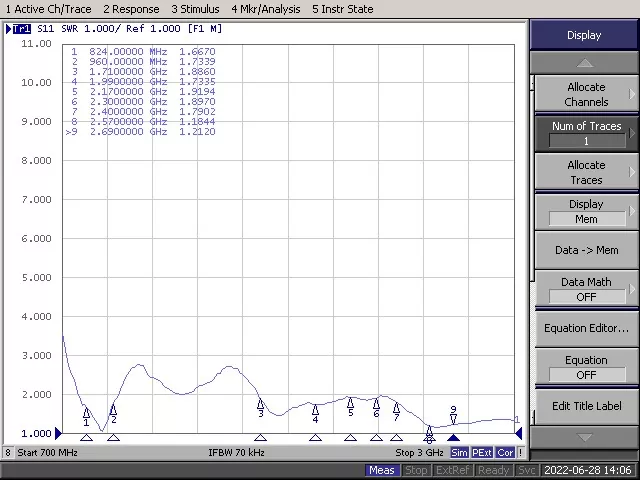

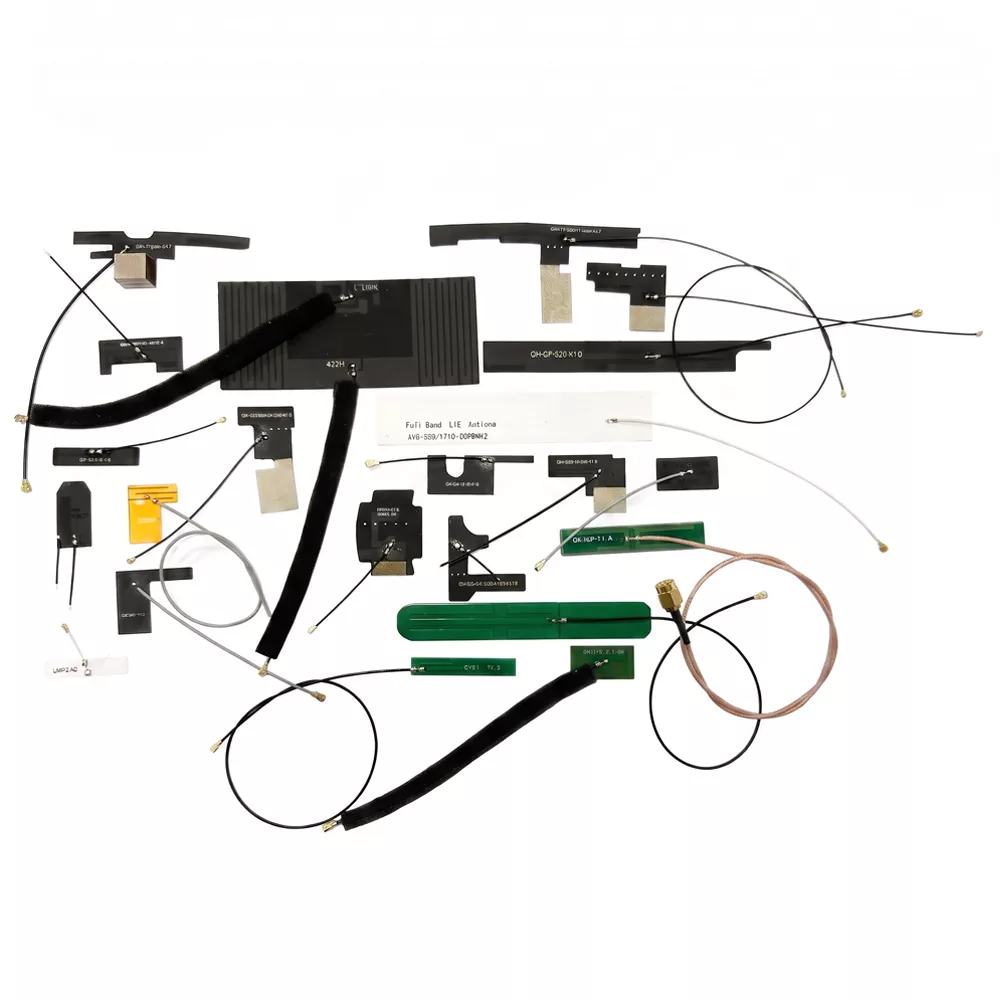

ຮອງຮັບໂປຣໂຕຄອນການສື່ສານຫຼາຍອັນລວມທັງ 4G/5G, full-band WiFi, Bluetooth, GPS/GNSS, LoRa, ແລະ NFC.ເສົາອາກາດ FPC ຊິບດຽວສາມາດກວມເອົາແຖບຄວາມຖີ່ຕັ້ງແຕ່ 700 MHz ຫາ 2700 MHz—ຫຼືກວ້າງກວ່າ. ເພື່ອຕອບສະໜອງຄວາມຕ້ອງການການສື່ສານຂອງອຸປະກອນຫຼາຍໂໝດ ແລະຫຼາຍຄວາມຖີ່.

ການອອກແບບທີ່ມີນ້ໍາຫນັກເບົາ

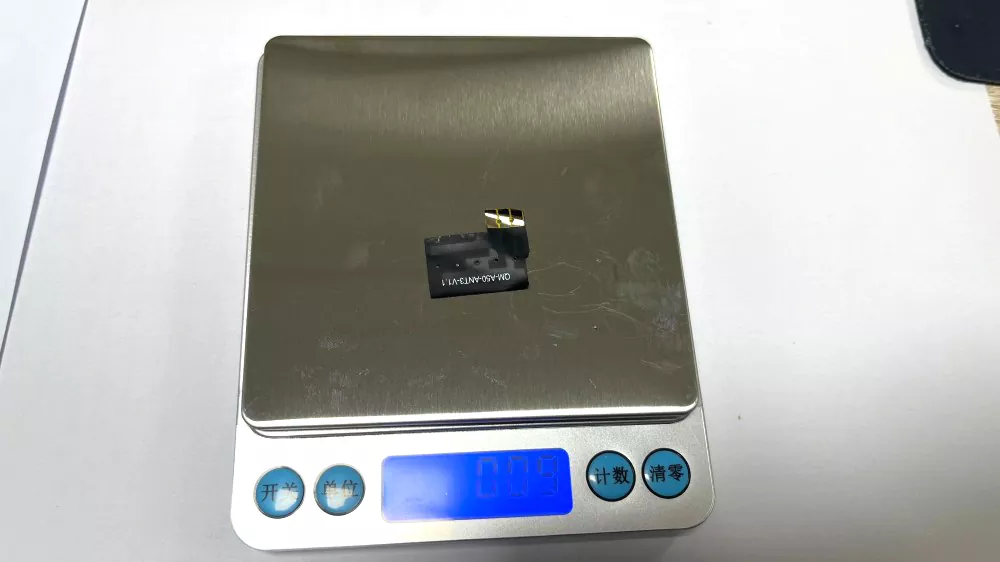

ເສົາອາກາດ FPC ມີນ້ຳໜັກໜ້ອຍກວ່າ 1 ກຣາມ. ນ້ຳໜັກເບົາກວ່າເສົາອາກາດໂລຫະແບບດັ້ງເດີມຫຼາຍກວ່າ 50%. ສຳລັບຜະລິດຕະພັນທີ່ອ່ອນໄຫວຕໍ່ກັບນ້ຳໜັກ ເຊັ່ນ: ອຸປະກອນທີ່ສວມໃສ່ໄດ້ ແລະ drones, ເສົາອາກາດ FPC ແມ່ນທາງເລືອກທີ່ດີທີ່ສຸດ..

ພ້ອມທີ່ຈະໃຊ້ທັນທີອອກຈາກກ່ອງ, ງ່າຍທີ່ຈະປະກອບ.

ຄຸນສົມບັດການຕິດກາວມາດຕະຖານ 3M 300LSE ສໍາລັບການປະກອບປອກເປືອກແລະໄມ້ຢ່າງໄວວາໃນ 2 ນາທີ. ສາມາດໃຊ້ໄດ້ກັບ IPEX, U.FL, MHF4, ແລະຕົວເລືອກຕົວເຊື່ອມຕໍ່ອື່ນໆ.

ຫມາຍເຫດສໍາຄັນສໍາລັບການຕິດຕັ້ງເສົາອາກາດ

1. ຮັກສາຫ່າງຈາກພື້ນຜິວໂລຫະ

ຫ້າມຕິດຕັ້ງເສົາອາກາດໂດຍກົງໃສ່ ຫຼື ໃກ້ກັບພື້ນຜິວໂລຫະ, ເພາະວ່ານີ້ອາດຈະສົ່ງຜົນກະທົບຕໍ່ການຈັບຄູ່ impedance, ປ່ຽນຮູບແບບລັງສີ, ແລະຫຼຸດຜ່ອນປະສິດທິພາບເສົາອາກາດໂດຍລວມ.

2. ຫຼີກເວັ້ນການງໍຫຼາຍເກີນໄປ

ຫ້າມໂຄ້ງ ຫຼືພັບເສົາອາກາດໃນລະຫວ່າງການຕິດຕັ້ງ, ເນື່ອງຈາກການຜິດປົກກະຕິຫຼາຍເກີນໄປອາດເຮັດໃຫ້ຕົວນໍາພາຍໃນເສຍຫາຍ ແລະສົ່ງຜົນກະທົບທາງລົບຕໍ່ປະສິດທິພາບຂອງ RF.

3. ຮັບປະກັນການຕິດຕັ້ງທີ່ປອດໄພ

ແກ້ໄຂເສົາອາກາດໃຫ້ແໜ້ນ ແລະ ສະເໝີພາບໃນລະຫວ່າງການຕິດຕັ້ງເພື່ອປ້ອງກັນການຜິດປົກກະຕິທີ່ອາດສົ່ງຜົນກະທົບຕໍ່ປະສິດທິພາບຂອງລັງສີ ແລະ ຄວາມໝັ້ນຄົງຂອງສັນຍານ.

4. ຮັກສາການເກັບກູ້ຢ່າງພຽງພໍຮອບເສົາອາກາດ

ຮັກສາຊ່ອງຫວ່າງຢ່າງຫນ້ອຍ 5 ມມຂ້າງເທິງແລະທັງສອງດ້ານຂອງເສົາອາກາດ. ຫຼີກເວັ້ນການວາງອົງປະກອບໂລຫະ, ຮ່ອງຮອຍສັນຍານຄວາມໄວສູງ, ຫຼືພື້ນທີ່ທອງແດງຂະຫນາດໃຫຍ່ຢູ່ໃກ້ກັບເສົາອາກາດເພື່ອຮັບປະກັນປະສິດທິພາບທີ່ດີທີ່ສຸດ.

5. ຈັດການດ້ວຍຄວາມລະມັດລະວັງໃນລະຫວ່າງການປະກອບ

ເຖິງແມ່ນວ່າເສົາອາກາດມີໂຄງສ້າງທີ່ມີຄວາມຍືດຫຍຸ່ນ, ວັດສະດຸ FPC ມີຄວາມເຂັ້ມແຂງກົນຈັກຈໍາກັດ. ຫຼີກເວັ້ນການດຶງ, ບິດ, ຫຼືຜົນກະທົບຫຼາຍເກີນໄປໃນລະຫວ່າງການຕິດຕັ້ງແລະການປະກອບ.

6. ເກັບຮັກສາໄວ້ໃນສະພາບແວດລ້ອມທີ່ແຫ້ງແລ້ງ

ຫຼີກເວັ້ນການເກັບຮັກສາເສົາອາກາດໃນສະພາບແວດລ້ອມທີ່ມີອຸນຫະພູມສູງຫຼືຄວາມຊຸ່ມຊື່ນສູງ. ຮັກສາຜະລິດຕະພັນໃຫ້ແຫ້ງເພື່ອຮັກສາປະສິດທິພາບໄຟຟ້າທີ່ຫມັ້ນຄົງແລະຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ.

ການຄວບຄຸມຄຸນນະພາບແລະການທົດສອບ

ການສື່ສານ Qianmu ນໍາໃຊ້ການຄຸ້ມຄອງຄຸນນະພາບຢ່າງເຂັ້ມງວດຕະຫຼອດຂະບວນການຜະລິດທັງຫມົດ, ກວມເອົາການກວດກາວັດຖຸດິບ, ການກວດສອບການຜະລິດ, ແລະການທົດສອບຜະລິດຕະພັນສໍາເລັດຮູບ.

ການກວດກາວັດສະດຸຂາເຂົ້າ

ວັດສະດຸທີ່ເຂົ້າມາທັງຫມົດ, ລວມທັງແຜ່ນຮອງ FPC, ແຜ່ນທອງແດງ, ກາວ, ແລະຕົວເຊື່ອມຕໍ່, ໄດ້ຮັບການກວດກາຄຸນນະພາບຢ່າງເຂັ້ມງວດເພື່ອຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືແລະຄວາມສອດຄ່ອງ.

AOI Optical Inspection

ການກວດສອບອັດຕະໂນມັດ Optical (AOI) ຖືກນໍາໃຊ້ເພື່ອກວດສອບຄວາມຖືກຕ້ອງຂອງວົງຈອນເສົາອາກາດ, ຄຸນນະພາບຮ່ວມກັນຂອງ solder, ແລະຮູບລັກສະນະຂອງຜະລິດຕະພັນເພື່ອປ້ອງກັນຄວາມບົກຜ່ອງດ້ານການຜະລິດ.

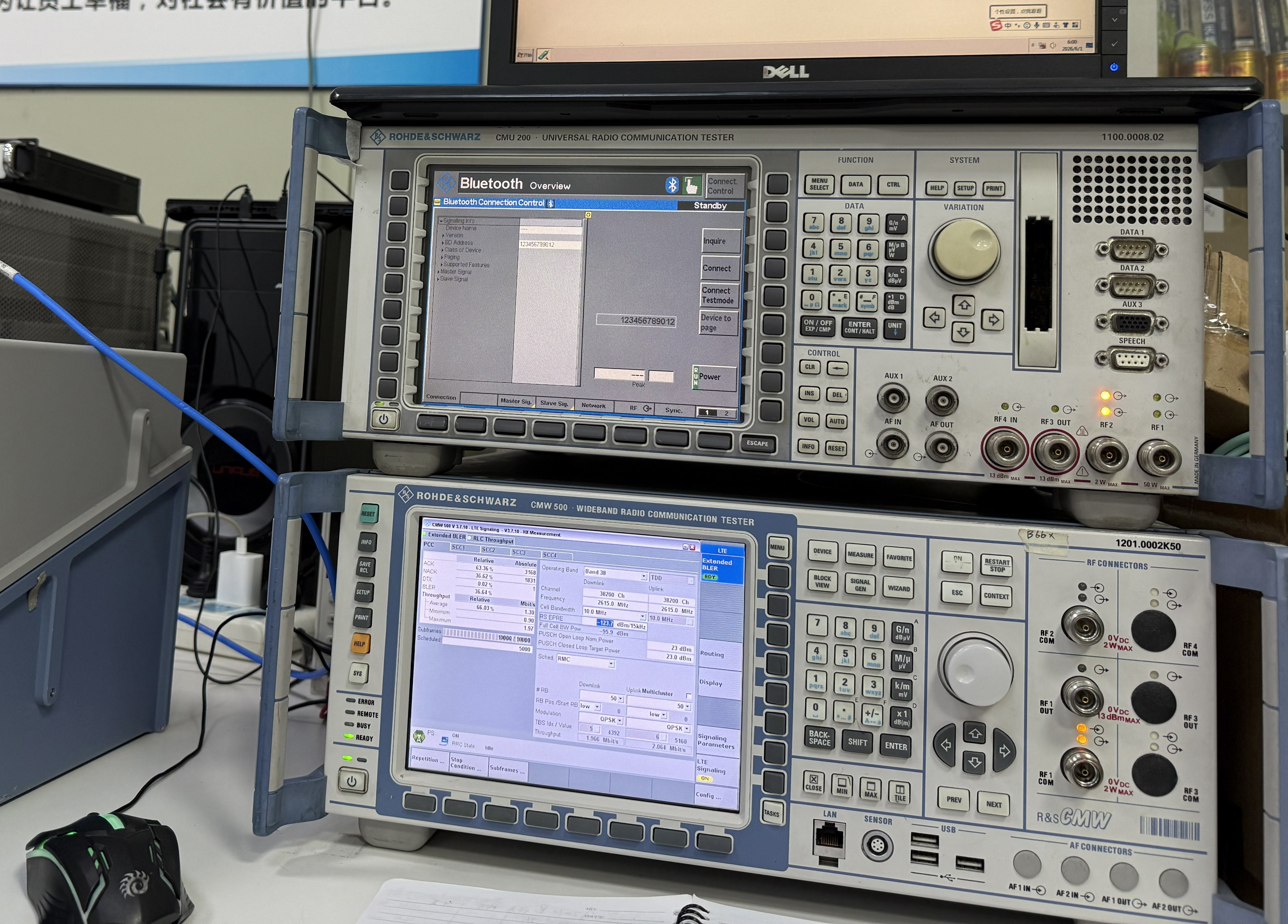

ການທົດສອບປະສິດທິພາບ RF

ຕົວກໍານົດການ RF ທີ່ສໍາຄັນ, ລວມທັງອັດຕາສ່ວນຄື້ນແຮງດັນ (VSWR), ໄດ້ຮັບ, ແລະຮູບແບບ radiation, ໄດ້ຖືກທົດສອບໃນສະພາບແວດລ້ອມຫ້ອງຊ້ໍາເປັນມືອາຊີບເພື່ອຮັບປະກັນປະສິດທິພາບເສົາອາກາດຕອບສະຫນອງຄວາມຕ້ອງການ.

ການທົດສອບຄວາມຫນ້າເຊື່ອຖືດ້ານສິ່ງແວດລ້ອມ

ເສົາອາກາດໄດ້ຮັບການທົດສອບຄວາມຫນ້າເຊື່ອຖືຕ່າງໆ, ລວມທັງການທົດສອບຮອບວຽນອຸນຫະພູມສູງແລະຕ່ໍາ, ການທົດສອບຄວາມຊຸ່ມຊື່ນ, ການທົດສອບຊີວິດການບິດ, ແລະການປະເມີນຜົນດ້ານສິ່ງແວດລ້ອມອື່ນໆ.

ການຄຸ້ມຄອງຄວາມສອດຄ່ອງ batch

ການຄວບຄຸມການຜະລິດຢ່າງເຂັ້ມງວດຮັບປະກັນການປະຕິບັດທີ່ສອດຄ່ອງແລະຄຸນນະພາບທີ່ຫມັ້ນຄົງໃນທົ່ວທຸກຊຸດຜະລິດຕະພັນ.

ປະສົບການການຜະລິດເສົາອາກາດແບບມືອາຊີບ

ສໍາລັບໃນໄລຍະສອງທົດສະວັດ, Qianmu Communications ໄດ້ອຸທິດຕົນເພື່ອອຸດສາຫະກໍາເສົາອາກາດຢູ່ປາຍຍອດ, ສຸມໃສ່ການ R & D, ການຜະລິດ, ແລະການຂາຍຂອງສາຍອາກາດສະຖານີໂທລະການສື່ສານໄຮ້ສາຍ. ຜະລິດຕະພັນຂອງພວກເຮົາໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸປະກອນການສື່ສານໂທລະສັບມືຖື, ລວມທັງໂທລະສັບສະຫຼາດ, ແທັບເລັດ, ລະບົບການຊໍາລະເງິນໂທລະສັບມືຖື, drones, ອຸປະກອນສາກໄຟໄຮ້ສາຍ, ລົດໃຫຍ່, ສະຖານີຖານ, ແລະອຸປະກອນ wearable.

ວິທີການເລືອກເສົາອາກາດ FPC

1. ຢືນຢັນຄວາມຖີ່ຂອງການດໍາເນີນການ

ລະບຸເຕັກໂນໂລຢີໄຮ້ສາຍທີ່ອຸປະກອນຂອງທ່ານຕ້ອງການ, ເຊັ່ນ: 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa, ຫຼື NFC. ເລືອກເສົາອາກາດທີ່ຮອງຮັບທຸກຄື້ນຄວາມຖີ່ທີ່ຕ້ອງການ.

2. ປະເມີນພື້ນທີ່ການຕິດຕັ້ງທີ່ມີຢູ່

ວັດແທກພື້ນທີ່ທີ່ມີຢູ່ພາຍໃນອຸປະກອນ, ລວມທັງຄວາມຍາວ, ຄວາມກວ້າງ, ແລະຕໍາແຫນ່ງການຕິດຕັ້ງ. ຂໍຂອບໃຈກັບໂຄງສ້າງທີ່ມີຄວາມຍືດຫຍຸ່ນແລະຂະຫນາດທີ່ສາມາດປັບແຕ່ງໄດ້, ເສົາອາກາດ FPC ແມ່ນເຫມາະສົມດີສໍາລັບການຫຸ້ມຫໍ່ທີ່ຫນາແຫນ້ນຫຼືຮູບຮ່າງທີ່ບໍ່ສະຫມໍ່າສະເຫມີ.

3. ກວດສອບປະເພດຕົວເຊື່ອມຕໍ່ RF

ກວດເບິ່ງຕົວເຊື່ອມຕໍ່ RF ທີ່ໃຊ້ໃນ PCB, ເຊັ່ນ IPEX, U.FL, ຫຼື MHF4. ຕົວເຊື່ອມຕໍ່ເສົາອາກາດຕ້ອງກົງກັບການໂຕ້ຕອບຂອງໂມດູນເພື່ອຮັບປະກັນການປະຕິບັດ RF ທີ່ເຊື່ອຖືໄດ້.

4. ທົບທວນຕົວກໍານົດການ RF ທີ່ສໍາຄັນ

· ໄດ້ຮັບ: ເລືອກການໄດ້ຮັບທີ່ເຫມາະສົມໂດຍອີງໃສ່ຄໍາຮ້ອງສະຫມັກແລະສະພາບແວດລ້ອມການຕິດຕັ້ງ.

· VSWR: ຄ່າທີ່ຕໍ່າກວ່າ 2.0 ໂດຍທົ່ວໄປແມ່ນແນະນຳສຳລັບການຈັບຄູ່ impedance ທີ່ດີ.

· ປະສິດທິພາບ: ປະສິດທິພາບທີ່ສູງຂຶ້ນຈະຊ່ວຍປັບປຸງປະສິດທິພາບການສົ່ງ ແລະ ຄວາມອ່ອນໄຫວຂອງຕົວຮັບ.

· impedance: ມາດຕະຖານ RF impedance ແມ່ນ 50Ω ແລະຄວນຈະກົງກັບໂມດູນ RF.

5. ພິຈາລະນາທາງເລືອກໃນການປັບແຕ່ງ

ຖ້າຜະລິດຕະພັນມາດຕະຖານບໍ່ຕອບສະຫນອງຄວາມຕ້ອງການອອກແບບຂອງທ່ານ, ເລືອກຜູ້ຜະລິດສາຍອາກາດ FPC ທີ່ໃຫ້ບໍລິການປັບແຕ່ງ, ລວມທັງຂະຫນາດເສົາອາກາດ, ຄວາມຍາວຂອງສາຍ, ປະເພດຕົວເຊື່ອມຕໍ່ແລະການປັບ RF.

6. ປະເມີນຄວາມສາມາດຂອງຜູ້ສະໜອງ

ເລືອກຜູ້ສະຫນອງສາຍອາກາດ FPC ທີ່ມີລະບົບການຄຸ້ມຄອງຄຸນນະພາບທີ່ສ້າງຕັ້ງຂຶ້ນ, ຄວາມຊ່ຽວຊານດ້ານວິສະວະກໍາ RF, ແລະຄວາມສາມາດໃນການຜະລິດທີ່ເຊື່ອຖືໄດ້ເພື່ອຮັບປະກັນຄຸນນະພາບຜະລິດຕະພັນທີ່ສອດຄ່ອງແລະການສະຫນອງໃນໄລຍະຍາວ.

FAQ

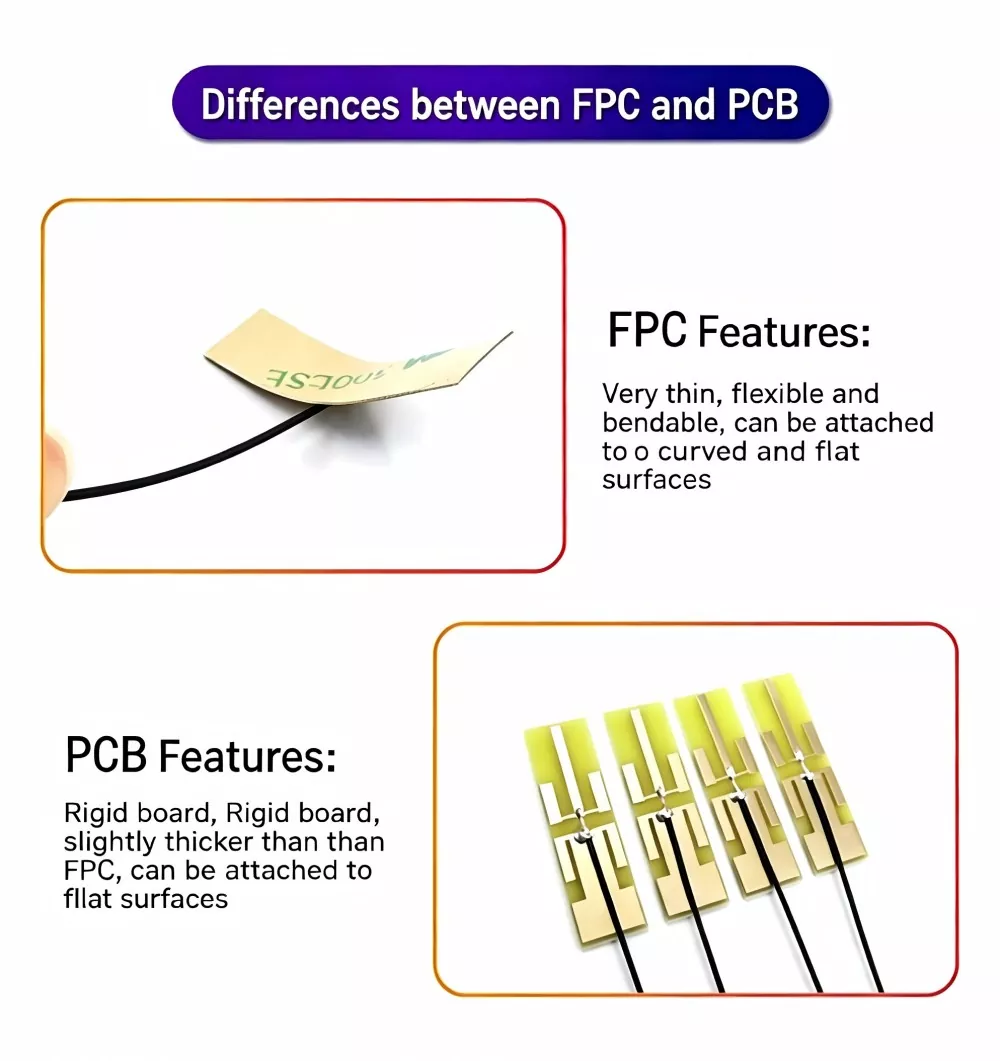

Q1: ເຈົ້າເລືອກແນວໃດລະຫວ່າງເສົາອາກາດ FPC ແລະເສົາອາກາດ PCB?

A: FPC ຢືດຢຸ່ນແລະສາມາດງໍໄດ້, ເຫມາະສໍາລັບການໃສ່ເຂົ້າໄປໃນໂຄ້ງ, ຊ່ອງແຄບ - ຕ້ອງການສໍາລັບອຸປະກອນນ້ໍາຫນັກເບົາ, ບາງໆ. PCB rigid, ເຫມາະພຽງແຕ່ສໍາລັບພື້ນຜິວແປ; ເລືອກຕົວເລືອກນີ້ຖ້າງົບປະມານຂອງທ່ານມີຈໍາກັດ ແລະທ່ານມີພື້ນທີ່ຫວ່າງພຽງພໍ.

Q2: ສາຍອາກາດ FPC ຮອງຮັບແຖບຄວາມຖີ່ໃດ?

A: ເສົາອາກາດ FPC ຂອງ Qianmu Communication ກວມເອົາຄວາມຖີ່ຈາກ 13.56 MHz NFC ຫາ 6 GHz 5G, ຮອງຮັບເຕັກໂນໂລຊີໄຮ້ສາຍລວມທັງ 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa, ແລະ ZigBee.

Q3: ອຸນຫະພູມການເຮັດວຽກຂອງເສົາອາກາດ FPC ແມ່ນຫຍັງ?

A: -45 ℃ to +85 ℃, ຕອບສະຫນອງມາດຕະຖານການນໍາໃຊ້ອຸດສາຫະກໍາ.

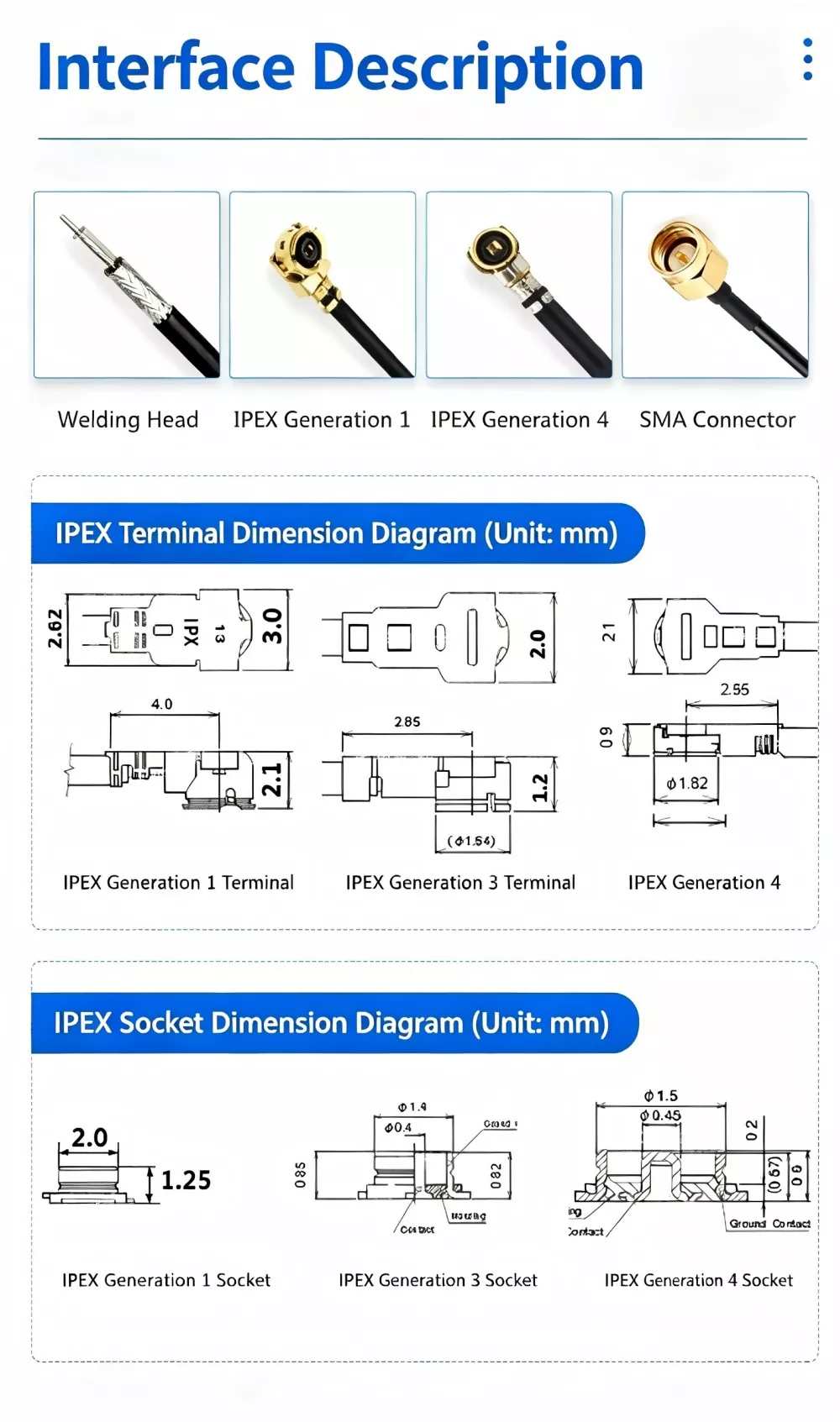

Q4: ຄວາມແຕກຕ່າງລະຫວ່າງຕົວເຊື່ອມຕໍ່ IPEX, U.FL, ແລະ MHF4 ແມ່ນຫຍັງ?

A: ທັງໝົດແມ່ນຕົວເຊື່ອມຕໍ່ RF ຂະໜາດນ້ອຍ, ມີຂະໜາດ U.FL > MHF4. MHF4 ແມ່ນມີຂະຫນາດນ້ອຍກວ່າແລະຖືກນໍາໃຊ້ທົ່ວໄປໃນຄໍາຮ້ອງສະຫມັກ 5G; ພຽງ​ແຕ່​ເລືອກ​ເອົາ​ຕົວ​ເຊື່ອມ​ຕໍ່​ໂດຍ​ອີງ​ໃສ່​ສະ​ເພາະ​ການ​ໂຕ້​ຕອບ​ຂອງ motherboard ຂອງ​ທ່ານ​.

Q5: ມັນສະຫນັບສະຫນູນການປັບແຕ່ງຂະຫນາດນ້ອຍບໍ?

A: ພວກເຮົາສະຫນອງການສະຫນັບສະຫນູນແລະສາມາດຈັດການຂະບວນການສັ່ງຊື້ທັງຫມົດ - ຈາກການອອກແບບໂຄງການແລະການຜະລິດແບບຕົ້ນໄປສູ່ການຜະລິດຂະຫນາດນ້ອຍແລະຂະຫນາດໃຫຍ່.
