ເປັນຫຍັງເສົາອາກາດຫູຟັງແບບຍືດຫຍຸ່ນຈຶ່ງເປັນສິ່ງຈຳເປັນສຳລັບອຸປະກອນສຽງໄຮ້ສາຍລຸ້ນຕໍ່ໄປ

ເນື່ອງຈາກຫູຟັງຫູຟັງໄຮ້ສາຍ ແລະຫູຟັງຫູຟັງກາຍເປັນນ້ອຍລົງ, ສະຫຼາດກວ່າ, ແລະອຸດົມດ້ວຍຄຸນສົມບັດຫຼາຍຂຶ້ນ, ການອອກແບບເສົາອາກາດຈຶ່ງມີບົດບາດສໍາຄັນຫຼາຍຂຶ້ນໃນການຮັກສາການສື່ສານໄຮ້ສາຍທີ່ເຊື່ອຖືໄດ້.Qianmuພັດທະນາສາຍອາກາດຫູຟັງແບບຍືດຫຍຸ່ນສຳລັບຫູຟັງ TWS, ຫູຟັງໄຮ້ສາຍ, ອຸປະກອນນຳກະດູກ, ແລະຜະລິດຕະພັນສຽງ Bluetooth ຂະໜາດກະທັດຮັດອື່ນໆ, ສະໜອງວິທີແກ້ໄຂ RF ທີ່ຍືດຫຍຸ່ນ, ບາງທີ່ສຸດ ແລະສາມາດປັບແຕ່ງໄດ້ສຳລັບແອັບພລິເຄຊັນທີ່ຈຳກັດພື້ນທີ່.

ເສົາອາກາດທີ່ເຊື່ອຖືໄດ້ເປັນສິ່ງຈໍາເປັນສໍາລັບການສື່ສານ Bluetooth ທີ່ຫມັ້ນຄົງ, ໂດຍສະເພາະໃນເວລາທີ່ຫູຟັງໄຮ້ສາຍຈໍາເປັນຕ້ອງດໍາເນີນການພາຍໃນພື້ນທີ່ທີ່ຫນາແຫນ້ນທີ່ສຸດແລະບໍ່ສະຫມໍ່າສະເຫມີ. ກສາຍອາກາດຫູຟັງແບບຍືດຫຍຸ່ນໃຊ້ແຜ່ນຮອງ PI ຫຼື LCP ທີ່ມີຄວາມຍືດຫຍຸ່ນທີ່ມີຮູບແບບການແຜ່ກະຈາຍລັງສີທີ່ມີຄວາມແມ່ນຍໍາ, ຊ່ວຍໃຫ້ເສົາອາກາດສອດຄ່ອງກັບພື້ນຜິວໂຄ້ງໃນຂະນະທີ່ຮັກສາປະສິດທິພາບ RF ທີ່ເຊື່ອຖືໄດ້.

ສາລະບານ

• ເປັນຫຍັງການອອກແບບເສົາອາກາດຈຶ່ງມີຄວາມສໍາຄັນຫຼາຍໃນຫູຟັງທີ່ທັນສະໄຫມ?
• ເສົາອາກາດຫູຟັງແບບຍືດຫຍຸ່ນແມ່ນຫຍັງ?
• ເສົາອາກາດຫູຟັງແບບຍືດຫຍຸ່ນເຮັດວຽກແນວໃດ?
• ຂໍ້ໄດ້ປຽບຕົ້ນຕໍຂອງເສົາອາກາດຫູຟັງແບບຍືດຫຍຸ່ນແມ່ນຫຍັງ?
• ບ່ອນໃດທີ່ສາມາດໃຊ້ເສົາອາກາດຫູຟັງແບບຍືດຫຍຸ່ນໄດ້?
• ຂໍ້ກໍານົດດ້ານວິຊາການໃດທີ່ຜູ້ຊື້ຄວນພິຈາລະນາ?
• ມັນປຽບທຽບກັບເສົາອາກາດແບບດັ້ງເດີມແນວໃດ?
• ຜູ້ຜະລິດຄວນເລືອກເສົາອາກາດທີ່ຖືກຕ້ອງແນວໃດ?
• ເປັນຫຍັງການຜະລິດແລະການທົດສອບ RF ຈຶ່ງສໍາຄັນ?
• ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ
• ສະຫຼຸບ

ເປັນຫຍັງການອອກແບບເສົາອາກາດຈຶ່ງມີຄວາມສໍາຄັນຫຼາຍໃນຫູຟັງທີ່ທັນສະໄຫມ?

ຫູຟັງໄຮ້ສາຍແມ່ນອີງໃສ່ການສື່ສານຄວາມຖີ່ວິທະຍຸເພື່ອແລກປ່ຽນສຽງ ແລະຄວບຄຸມຂໍ້ມູນກັບສະມາດໂຟນ, ແທັບເລັດ, ຄອມພິວເຕີ ແລະອຸປະກອນອື່ນໆທີ່ເປີດໃຊ້ Bluetooth. ເຖິງແມ່ນວ່າເສົາອາກາດຄອບຄອງພື້ນທີ່ທາງກາຍະພາບເລັກນ້ອຍ, ການອອກແບບຂອງມັນສາມາດມີອິດທິພົນຕໍ່ການປະຕິບັດໄຮ້ສາຍ.

ສະພາບແວດລ້ອມພາຍໃນຂອງຫູຟັງ TWS ທີ່ທັນສະໄຫມແມ່ນມີຄວາມທ້າທາຍໂດຍສະເພາະ. ແບດເຕີຣີ, ລໍາໂພງ, ໄມໂຄຣໂຟນ, ອົງປະກອບສາກໄຟ, ໂປເຊດເຊີ, ໂຄງສ້າງປ້ອງກັນ, ແລະອົງປະກອບກົນຈັກທັງຫມົດແຂ່ງຂັນສໍາລັບພື້ນທີ່ຈໍາກັດ. ໃນເວລາດຽວກັນ, ເສົາອາກາດດໍາເນີນການໃກ້ຊິດກັບຮ່າງກາຍຂອງມະນຸດ, ເຊິ່ງສາມາດສົ່ງຜົນກະທົບຕໍ່ການຂະຫຍາຍພັນຂອງ RF ແລະຄຸນລັກສະນະຂອງສັນຍານ.

ວິທີແກ້ໄຂເສົາອາກາດແບບດັ້ງເດີມອາດຈະຕ້ອງການພື້ນທີ່ PCB ທີ່ອຸທິດຕົນຫຼືພື້ນທີ່ການຕິດຕັ້ງທີ່ຂ້ອນຂ້າງໃຫຍ່. ເສົາອາກາດທີ່ມີຄວາມຍືດຫຍຸ່ນເຮັດໃຫ້ວິສະວະກອນມີອິດສະລະໃນການວາງອົງປະກອບລັງສີຕາມພື້ນຜິວໂຄ້ງ, ຊ່ອງໃສ່ຫມໍ້ໄຟ, ລໍາຕົ້ນ, ຫຼືພື້ນທີ່ອື່ນໆທີ່ມີຢູ່.

ສໍາລັບຜູ້ຜະລິດທີ່ພັດທະນາຜະລິດຕະພັນ Bluetooth ທີ່ຫນາແຫນ້ນ, ການຄັດເລືອກເສົາອາກາດຄວນໄດ້ຮັບການພິຈາລະນາໃນໄລຍະຕົ້ນຂອງການອອກແບບກົນຈັກແລະ RF ແທນທີ່ຈະຖືກປະຕິບັດເປັນອົງປະກອບການປະກອບສຸດທ້າຍ.

ເສົາອາກາດຫູຟັງແບບຍືດຫຍຸ່ນແມ່ນຫຍັງ?

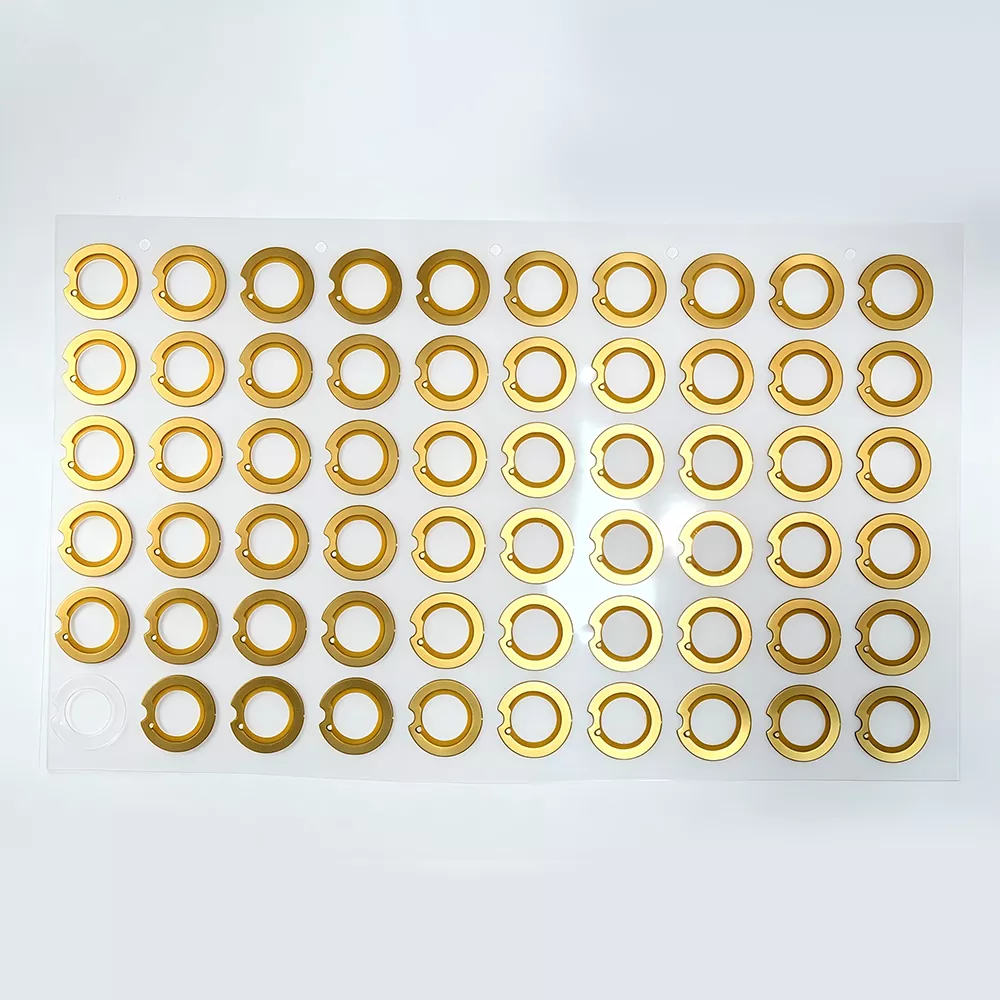

A ສາຍອາກາດຫູຟັງແບບຍືດຫຍຸ່ນເປັນເສົາອາກາດ RF ຂະໜາດນ້ອຍທີ່ອອກແບບມາສຳລັບອຸປະກອນສຽງໄຮ້ສາຍຂະໜາດນ້ອຍ. ໂດຍທົ່ວໄປແລ້ວມັນໃຊ້ແຜ່ນຍ່ອຍ PI ຫຼື LCP ທີ່ມີຄວາມຍືດຫຍຸ່ນທີ່ມີຮູບແບບການແຜ່ກະຈາຍລັງສີທີ່ສ້າງຂຶ້ນໂດຍຜ່ານຂະບວນການຜະລິດທີ່ມີຄວາມແມ່ນຍໍາແລະຂະບວນການ etching.

ບໍ່ເຫມືອນກັບເສົາອາກາດ PCB ແຂງ, ໂຄງສ້າງທີ່ຍືດຫຍຸ່ນສາມາດງໍແລະສອດຄ່ອງກັບຫນ້າດິນທີ່ໂຄ້ງຫຼືສະຫມໍ່າສະເຫມີ. ນີ້ເຮັດໃຫ້ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບຜະລິດຕະພັນທີ່ຢູ່ຕາມໂກນເສົາອາກາດທີ່ມີຢູ່ແມ່ນແຄບ, ໂຄ້ງ, ຫຼືຍາກທີ່ຈະຮອງຮັບກັບອົງປະກອບທີ່ແຂງແບບດັ້ງເດີມ.

ເສົາອາກາດຫູຟັງແບບຍືດຫຍຸ່ນໄດ້ຖືກອອກແບບໂດຍທົ່ວໄປສໍາລັບແຖບ Bluetooth ISM 2.4 GHz ແລະສາມາດຮອງຮັບແອັບພລິເຄຊັນ Bluetooth ທີ່ທັນສະໄຫມໄດ້. ອີງຕາມໂຄງການ, ຜູ້ຜະລິດສາມາດປັບແຕ່ງຂະຫນາດເສົາອາກາດ, ຊັ້ນໃຕ້ດິນ, ຄວາມຍາວນໍາ, ການຕັ້ງຄ່າປາຍ, ແລະວິທີການຕິດຕັ້ງເພື່ອໃຫ້ກົງກັບສະຖາປັດຕະຍະກໍາຂອງຜະລິດຕະພັນ.

ຄວາມຍືດຫຍຸ່ນຂອງການອອກແບບນີ້ເຮັດໃຫ້ເສົາອາກາດທີ່ອີງໃສ່ FPC ເປັນທີ່ດຶງດູດໂດຍສະເພາະສໍາລັບຫູຟັງ TWS, ຫູຟັງໄຮ້ສາຍ, ຫູຟັງທີ່ເຮັດດ້ວຍກະດູກ, ອຸປະກອນສາຍຄໍ, ແລະຜະລິດຕະພັນໄຮ້ສາຍທີ່ຫນາແຫນ້ນອື່ນໆ.

ເສົາອາກາດຫູຟັງແບບຍືດຫຍຸ່ນເຮັດວຽກແນວໃດ?

ຫຼັກການປະຕິບັດການຂອງສາຍອາກາດຫູຟັງທີ່ມີຄວາມຍືດຫຍຸ່ນແມ່ນອີງໃສ່ການປ່ຽນສັນຍານ RF ໄຟຟ້າເປັນຄື້ນແມ່ເຫຼັກໄຟຟ້າ ແລະຮັບພະລັງງານແມ່ເຫຼັກໄຟຟ້າຈາກສະພາບແວດລ້ອມອ້ອມຂ້າງ.

1. ຊິບເຊັດ Bluetooth ສ້າງສັນຍານໄຟຟ້າທີ່ມີຄວາມຖີ່ສູງ.
2. ສັນຍານ RF ເຄື່ອນທີ່ຜ່ານເສັ້ນທາງສາຍສົ່ງໄປຫາເສົາອາກາດ.
3. ຮູບແບບການຮັງສີ conductive ປ່ຽນສັນຍານໄຟຟ້າເປັນພະລັງງານແມ່ເຫຼັກໄຟຟ້າ.
4. ເສົາອາກາດ radiates ສັນຍານເຂົ້າໄປໃນສະພາບແວດລ້ອມອ້ອມຂ້າງ.
5. ໃນລະຫວ່າງການຮັບສັນຍານ, ເສົາອາກາດຈະຈັບສັນຍານແມ່ເຫຼັກໄຟຟ້າທີ່ສົ່ງໂດຍອຸປະກອນ Bluetooth ທີ່ຈັບຄູ່ແລ້ວ.
6. ພະລັງງານ RF ທີ່ໄດ້ຮັບຈະຖືກປ່ຽນເປັນສັນຍານໄຟຟ້າແລະໂອນໄປຫາໂມດູນການສື່ສານ Bluetooth.

ເນື່ອງຈາກວ່າຫູຟັງ ແລະຫູຟັງເອຍບັດໃສ່ໃກ້ກັບຮ່າງກາຍຂອງມະນຸດ, ການຈັບຄູ່ເສົາອາກາດ, ການວາງສາຍດິນ ແລະການຈັດຕຳແໜ່ງແມ່ນມີຄວາມສຳຄັນເປັນພິເສດ. ຮ່າງກາຍຂອງມະນຸດ, ແບດເຕີລີ່, ອົງປະກອບໂລຫະ, ແລະວັດສະດຸທີ່ຢູ່ອາໃສທັງຫມົດສາມາດມີອິດທິພົນຕໍ່ການຂັດຂວາງແລະລັກສະນະລັງສີຂອງເສົາອາກາດ.

ດັ່ງນັ້ນການປັບ RF ທີ່ຖືກຕ້ອງແມ່ນຈໍາເປັນ. ເສົາອາກາດທີ່ອອກແບບມາດີຄວນຖືກປະເມີນພາຍໃນຕົວຫຸ້ມຂອງຜະລິດຕະພັນຕົວຈິງ ແທນທີ່ຈະຖືກທົດສອບເປັນອົງປະກອບທີ່ໂດດດ່ຽວເທົ່ານັ້ນ. ນີ້ຈະຊ່ວຍໃຫ້ວິສະວະກອນກໍານົດຜົນກະທົບ detuning ແລະປັບປຸງປະສິດທິພາບໄຮ້ສາຍສຸດທ້າຍ.

ຂໍ້ໄດ້ປຽບຕົ້ນຕໍຂອງເສົາອາກາດຫູຟັງແບບຍືດຫຍຸ່ນແມ່ນຫຍັງ?

ການກໍ່ສ້າງບາງໆ

Space ແມ່ນໜຶ່ງໃນສິ່ງທ້າທາຍໃຫຍ່ທີ່ສຸດໃນການພັດທະນາຫູຟັງ TWS. ການກໍ່ສ້າງເສົາອາກາດ FPC ທີ່ມີຄວາມຍືດຫຍຸ່ນຊ່ວຍໃຫ້ຜູ້ຜະລິດສາມາດປະສົມປະສານອົງປະກອບ RF ເຂົ້າໄປໃນຊ່ອງແຄບໂດຍບໍ່ມີການຄອບຄອງປະລິມານກົນຈັກຫຼາຍເກີນໄປ.

ອີງຕາມການຕັ້ງຄ່າ, ຄວາມຫນາຂອງເສົາອາກາດທີ່ມີຄວາມຍືດຫຍຸ່ນສາມາດມີຢູ່ໃນປະມານ 0.12-0.30 ມມ, ໂດຍມີທາງເລືອກທົ່ວໄປລວມທັງ 0.15 ມມ, 0.20 ມມ, ແລະ 0.25 ມມ. ນີ້ຊ່ວຍໃຫ້ຜູ້ອອກແບບຜະລິດຕະພັນເພີ່ມປະສິດທິພາບພື້ນທີ່ພາຍໃນທີ່ມີຄຸນຄ່າ.

ຄວາມຍືດຫຍຸ່ນທີ່ດີເລີດ

ແຜ່ນຍ່ອຍທີ່ມີຄວາມຍືດຫຍຸ່ນຊ່ວຍໃຫ້ເສົາອາກາດປະຕິບັດຕາມພື້ນຜິວພາຍໃນທີ່ໂຄ້ງແລະບໍ່ສະຫມໍ່າສະເຫມີ. ອັນນີ້ເປັນປະໂຫຍດໂດຍສະເພາະເມື່ອເສົາອາກາດແຂງແບບທຳມະດາບໍ່ສາມາດເຂົ້າກັບໂຄງສ້າງທີ່ມີຢູ່ໄດ້.

ສໍາລັບຜະລິດຕະພັນທີ່ສໍາຜັດກັບ bending ຊ້ໍາຊ້ອນຫຼືການເຄື່ອນໄຫວກົນຈັກ, bending ທົນທານແມ່ນພິຈາລະນາທີ່ສໍາຄັນອີກ. ການຄັດເລືອກ substrate ທີ່ເຫມາະສົມແລະການອອກແບບກາວສາມາດປັບປຸງຄວາມຫນ້າເຊື່ອຖືຂອງກົນຈັກໃນໄລຍະການນໍາໃຊ້ໃນໄລຍະຍາວ.

ປະສິດທິພາບ Bluetooth RF ຄົງທີ່

ການປະຕິບັດເສົາອາກາດແມ່ນຂຶ້ນກັບຫຼາຍກ່ວາອົງປະກອບຂອງຮັງສີຂອງມັນເອງ. ການອອກແບບຈຸດອາຫານ, ການໃສ່ພື້ນດິນ, ການຈັບຄູ່ impedance, ຕໍາແຫນ່ງການຕິດຕັ້ງ, ແລະອົງປະກອບໃກ້ຄຽງສາມາດສົ່ງຜົນກະທົບຕໍ່ຄຸນລັກສະນະ RF.

ສໍາລັບເຫດຜົນນີ້, ຜູ້ສະຫນອງສາຍອາກາດມືອາຊີບຄວນຈະສາມາດສະຫນອງການສະຫນັບສະຫນູນການອອກແບບ RF ແລະຄໍາແນະນໍາການປັບແຕ່ງແທນທີ່ຈະພຽງແຕ່ສະຫນອງສາຍອາກາດມາດຕະຖານ.

ສະພາແຫ່ງງ່າຍ

ເສົາອາກາດທີ່ມີຄວາມຍືດຫຍຸ່ນສາມາດສະຫນອງໄດ້ດ້ວຍການຍຶດຫນຽວທີ່ທົນທານຕໍ່ຄວາມຮ້ອນ, ໃຫ້ພວກເຂົາຕິດໂດຍກົງກັບພື້ນຜິວພາຍໃນທີ່ມີຈຸດປະສົງ. ນີ້ສາມາດຫຼຸດຜ່ອນຄວາມຕ້ອງການສໍາລັບໂຄງສ້າງການແກ້ໄຂກົນຈັກເພີ່ມເຕີມແລະງ່າຍດາຍການປະກອບ.

ຄວາມສາມາດໃນການປັບແຕ່ງສູງ

ທີ່ຢູ່ອາໄສຂອງຫູຟັງທີ່ແຕກຕ່າງກັນຮຽກຮ້ອງໃຫ້ມີເລຂາຄະນິດຂອງເສົາອາກາດທີ່ແຕກຕ່າງກັນ. ການ​ແກ້​ໄຂ​ທີ່​ປັບ​ແຕ່ງ​ສາ​ມາດ​ຮອງ​ຮັບ​ການ​ປ່ຽນ​ແປງ​ໃນ​:

• ໂຄງຮ່າງ ແລະຂະໜາດຂອງເສົາອາກາດ
• ຄວາມຖີ່ຂອງການດໍາເນີນການ
• ຄວາມຍາວຂອງສາຍ
• Connector ແລະ terminal ປະເພດ
• PI ຫຼື LCP substrate
• ສະຖານທີ່ຕິດຕັ້ງ
• ລັດສະໝີໂຄ້ງ
• ໂຄງສ້າງທີ່ຢູ່ອາໄສຂອງຜະລິດຕະພັນ

ບ່ອນໃດທີ່ສາມາດໃຊ້ເສົາອາກາດຫູຟັງແບບຍືດຫຍຸ່ນໄດ້?

ເຖິງແມ່ນວ່າເທກໂນໂລຍີມີຄວາມກ່ຽວຂ້ອງກັນຢ່າງແຂງແຮງກັບຫູຟັງ TWS, ເສົາອາກາດທີ່ມີຄວາມຍືດຫຍຸ່ນສາມາດຮອງຮັບຜະລິດຕະພັນສຽງໄຮ້ສາຍທີ່ຫນາແຫນ້ນໄດ້ຢ່າງກວ້າງຂວາງ.

ຂໍ້ກໍານົດດ້ານວິຊາການໃດທີ່ຜູ້ຊື້ຄວນພິຈາລະນາ?

ເມື່ອຊອກຫາເສົາອາກາດທີ່ມີຄວາມຍືດຫຍຸ່ນຈາກຜູ້ຜະລິດຫຼືຜູ້ສະຫນອງຂອງຈີນ, ຜູ້ຊື້ຄວນປະເມີນຂໍ້ມູນສະເພາະດ້ານໄຟຟ້າແລະກົນຈັກ. ເສົາອາກາດທີ່ພໍດີກັບພື້ນທີ່ທີ່ມີຢູ່ອາດຈະຍັງຕ້ອງການການປັບ RF ຫຼັງຈາກການຕິດຕັ້ງພາຍໃນຜະລິດຕະພັນສໍາເລັດຮູບ.

ຄ່າເຫຼົ່ານີ້ຄວນຈະຖືກປະຕິບັດເປັນຂໍ້ມູນສະເພາະການອ້າງອີງ. ການປະຕິບັດສຸດທ້າຍແມ່ນຂຶ້ນກັບການອອກແບບເສົາອາກາດ, ຮູບແບບ PCB, ໂຄງສ້າງຂອງຫນ້າດິນ, ວັດສະດຸທີ່ຢູ່ອາໄສ, ຕໍາແຫນ່ງການຕິດຕັ້ງ, ແລະສະຖາປັດຕະຍະກໍາ RF ໂດຍລວມ.

ມັນປຽບທຽບກັບເສົາອາກາດແບບດັ້ງເດີມແນວໃດ?

ຜູ້ຜະລິດໂດຍທົ່ວໄປມີເທກໂນໂລຍີເສົາອາກາດຫຼາຍອັນເພື່ອພິຈາລະນາ, ລວມທັງເສົາອາກາດພາກຮຽນ spring, ເສົາອາກາດ PCB ແຂງ, ແລະເສົາອາກາດ FPC ທີ່ມີຄວາມຍືດຫຍຸ່ນ. ທາງເລືອກທີ່ເຫມາະສົມທີ່ສຸດແມ່ນຂຶ້ນກັບສະຖາປັດຕະຍະກໍາຂອງຜະລິດຕະພັນ, ພື້ນທີ່ທີ່ມີຢູ່, ເປົ້າຫມາຍຄ່າໃຊ້ຈ່າຍ, ຄວາມຕ້ອງການ RF, ແລະປະລິມານການຜະລິດທີ່ຄາດໄວ້.

ສໍາລັບຫູຟັງຫູຟັງທີ່ມີໂຄງສ້າງທີ່ຢູ່ອາໃສທີ່ບໍ່ສະຫມໍ່າສະເຫມີຫຼືພື້ນທີ່ພາຍໃນທີ່ຈໍາກັດທີ່ສຸດ, ການກໍ່ສ້າງ FPC ທີ່ມີຄວາມຍືດຫຍຸ່ນສາມາດໃຫ້ຜົນປະໂຫຍດການເຊື່ອມໂຍງທາງດ້ານກົນຈັກທີ່ສໍາຄັນ. ມັນຊ່ວຍໃຫ້ຜູ້ອອກແບບເສົາອາກາດສາມາດເຮັດວຽກໄດ້ປະມານອົງປະກອບທີ່ມີຢູ່ແລ້ວແທນທີ່ຈະຕ້ອງການໂຄງສ້າງຜະລິດຕະພັນທັງຫມົດເພື່ອຮອງຮັບເສົາອາກາດທີ່ແຂງ.

ຜູ້ຜະລິດຄວນເລືອກເສົາອາກາດທີ່ຖືກຕ້ອງແນວໃດ?

ການເລືອກສາຍອາກາດຂອງຫູຟັງຄວນເລີ່ມຕົ້ນດ້ວຍຜະລິດຕະພັນສໍາເລັດຮູບແທນທີ່ຈະເປັນລາຍການສາຍອາກາດທົ່ວໄປ. ປັດໃຈຕໍ່ໄປນີ້ສາມາດຊ່ວຍໃຫ້ຜູ້ຜະລິດຕັດສິນໃຈທີ່ເຊື່ອຖືໄດ້ຫຼາຍຂຶ້ນ.

1. ວັດແທກພື້ນທີ່ທີ່ມີຢູ່.ໃຫ້ຂໍ້ມູນທີ່ຖືກຕ້ອງກ່ຽວກັບຄວາມຍາວ, ຄວາມກວ້າງ, ຄວາມສູງ, ເສັ້ນໂຄ້ງ, ແລະອົງປະກອບອ້ອມຂ້າງຂອງເສົາອາກາດ.
2. ກໍານົດຄວາມຕ້ອງການ RF.ຢືນຢັນຊ່ວງຄວາມຖີ່ Bluetooth, ໄລຍະການສື່ສານທີ່ຄາດໄວ້, ຄວາມຕ້ອງການ impedance, ແລະສະຖານທີ່ເສົາອາກາດ.
3. ພິຈາລະນາວັດສະດຸທີ່ຢູ່ອາໄສ.ພາດສະຕິກ, ໂລຫະ, ຫມໍ້ໄຟ, ອົງປະກອບປ້ອງກັນ, ແລະໂຄງສ້າງ conductive ອື່ນໆສາມາດມີອິດທິພົນຕໍ່ການປະຕິບັດ RF.
4. ປະເມີນຄວາມຕ້ອງການກົນຈັກ.ຜະລິດຕະພັນທີ່ສໍາຜັດກັບການສັ່ນສະເທືອນ, ການເຄື່ອນໄຫວ, ຫຼືການງໍຊ້ໍາຊ້ອນຮຽກຮ້ອງໃຫ້ມີຄວາມຍືດຫຍຸ່ນທີ່ເຫມາະສົມແລະການປະຕິບັດການຕິດຄັດ.
5. ຂໍຕົວຢ່າງຕົ້ນແບບ.ການທົດສອບເສົາອາກາດພາຍໃນຕົວປິດຕົວຈິງໃຫ້ຜົນໄດ້ຮັບທີ່ມີຄວາມຫມາຍຫຼາຍກ່ວາການປະເມີນເສົາອາກາດເປັນເອກະລາດ.
6. ທົບທວນຄວາມສາມາດໃນການຜະລິດ.ສໍາລັບໂຄງການການຜະລິດມະຫາຊົນ, ປະເມີນຄວາມສອດຄ່ອງຂອງຄຸນນະພາບ, ການທົດສອບ RF, ການປັບແຕ່ງ, ເອກະສານ, ແລະຄວາມສາມາດໃນການຈັດສົ່ງ.

ການສະຫນອງການແຕ້ມຮູບຜະລິດຕະພັນ 2D ຫຼື 3D ທີ່ຖືກຕ້ອງໃນລະຫວ່າງຂັ້ນຕອນການພັດທະນາເຮັດໃຫ້ຜູ້ຜະລິດເສົາອາກາດສາມາດເພີ່ມປະສິດທິພາບການອອກແບບໄດ້ມີປະສິດທິພາບຫຼາຍຂຶ້ນ. ການກວດສອບຄວາມຖືກຕ້ອງຂອງຕົ້ນແບບສາມາດຊ່ວຍຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ການຄົ້ນພົບບັນຫາ RF ຫຼັງຈາກເຄື່ອງມືແລະການຜະລິດຈໍານວນຫລາຍໄດ້ເລີ່ມຕົ້ນ.

ເປັນຫຍັງການຜະລິດແລະການທົດສອບ RF ຈຶ່ງສໍາຄັນ?

ປະສິດທິພາບເສົາອາກາດແມ່ນຂຶ້ນກັບຄວາມສອດຄ່ອງຂອງການຜະລິດ. ການປ່ຽນແປງຂະຫນາດນ້ອຍໃນຂະຫນາດ, ຮູບແບບ conductive, ການຈັດຕໍາແຫນ່ງຂອງຕົວເຊື່ອມຕໍ່, ການຈັດວາງຂອງກາວ, ຫຼືຄຸນລັກສະນະຂອງ substrate ສາມາດສົ່ງຜົນກະທົບຕໍ່ຜົນໄດ້ຮັບ RF ສຸດທ້າຍ.

ດັ່ງນັ້ນ, ຜູ້ຜະລິດເສົາອາກາດທີ່ມີປະສົບການຄວນສະຫນອງຫຼາຍກ່ວາອົງປະກອບທາງດ້ານຮ່າງກາຍ. ວິສະວະກໍາ RF, ການພັດທະນາຕົວຢ່າງ, ການຈັບຄູ່ impedance, ການປັບ, ການກວດກາການຜະລິດ, ແລະເອກະສານດ້ານວິຊາການທັງຫມົດສາມາດປະກອບສ່ວນເຂົ້າໃນຂະບວນການພັດທະນາຜະລິດຕະພັນທີ່ຄາດເດົາໄດ້ຫຼາຍຂຶ້ນ.

ການທົດສອບ RF ມືອາຊີບສາມາດປະກອບມີການກວດສອບການປະຕິບັດຢູ່ໃນຫ້ອງ anechoic, ການທົດສອບສິ່ງແວດລ້ອມ, ວົງຈອນອຸນຫະພູມ, ການທົດສອບການບິດກົນຈັກ, ແລະຂັ້ນຕອນການຄວບຄຸມຄຸນນະພາບອື່ນໆຕາມຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກ.

ສໍາລັບການຈັດຊື້ລະຫວ່າງປະເທດ, ເອກະສານແລະການຮັບປະກັນຄຸນນະພາບແມ່ນມີຄວາມສໍາຄັນ. ອີງຕາມໂຄງການ, ຜູ້ຊື້ອາດຈະຕ້ອງການເອກະສານການປະຕິບັດຕາມວັດສະດຸ, ບົດລາຍງານການກວດກາ, ຂໍ້ມູນການຫຸ້ມຫໍ່, ເອກະສານການຄ້າ, ແລະການສະຫນັບສະຫນູນອື່ນໆທີ່ກ່ຽວຂ້ອງກັບການສົ່ງອອກ.

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

Q1: ເສົາອາກາດຫູຟັງແບບຍືດຫຍຸ່ນແມ່ນຫຍັງ?

A Flexible Headphone Antenna ແມ່ນສາຍອາກາດ RF ແບບບາງໆ, ສາມາດໂຄ້ງໄດ້ທີ່ອອກແບບມາສໍາລັບຜະລິດຕະພັນສຽງໄຮ້ສາຍທີ່ກະທັດຮັດ ເຊັ່ນ: ຫູຟັງ TWS, ຫູຟັງ Bluetooth, ຫູຟັງທີ່ເຮັດດ້ວຍກະດູກ ແລະຫູຟັງໄຮ້ສາຍ. substrate ມີຄວາມຍືດຫຍຸ່ນຂອງມັນອະນຸຍາດໃຫ້ມັນສອດຄ່ອງກັບພື້ນຜິວພາຍໃນໂຄ້ງ.

Q2: ສາຍອາກາດຫູຟັງແບບຍືດຫຍຸ່ນສາມາດຮອງຮັບ Bluetooth 5.3 ໄດ້ບໍ?

ແມ່ນແລ້ວ. ເສົາອາກາດ 2.4 GHz ທີ່ຖືກອອກແບບຢ່າງຖືກຕ້ອງສາມາດໃຊ້ກັບແອັບພລິເຄຊັນ Bluetooth 5.3 ເມື່ອໂຄງຮ່າງ RF, ການຈັບຄູ່ impedance, ການໃສ່ພື້ນດິນ ແລະເງື່ອນໄຂການຕິດຕັ້ງຖືກປະຕິບັດຢ່າງຖືກຕ້ອງ.

Q3: ຂະຫນາດເສົາອາກາດສາມາດປັບແຕ່ງໄດ້ບໍ?

ແມ່ນແລ້ວ. ເສົາອາກາດທີ່ມີຄວາມຍືດຫຍຸ່ນສາມາດປັບແຕ່ງໄດ້ຕາມພື້ນທີ່ພາຍໃນຂອງຜະລິດຕະພັນແລະໂຄງສ້າງກົນຈັກ. ພາລາມິເຕີເຊັ່ນ: ຄວາມຍາວ, ຄວາມກວ້າງ, ຮູບຮ່າງ, ຄວາມຫນາ, ຄວາມຍາວນໍາ, ການຕັ້ງຄ່າຕົວເຊື່ອມຕໍ່, ແລະວິທີການຕິດຕັ້ງສາມາດປັບໄດ້ຕາມຄວາມຕ້ອງການຂອງໂຄງການ.

Q4: ວັດສະດຸ substrate ໃດທີ່ມີຢູ່ທົ່ວໄປ?

PI ແລະ LCP ແມ່ນໃຊ້ທົ່ວໄປເປັນວັດສະດຸຮອງເສົາອາກາດທີ່ມີຄວາມຍືດຫຍຸ່ນ. ວັດສະດຸທີ່ເຫມາະສົມແມ່ນຂຶ້ນກັບຄຸນລັກສະນະ RF ທີ່ຕ້ອງການ, ຄວາມຍືດຫຍຸ່ນຂອງກົນຈັກ, ເງື່ອນໄຂອຸນຫະພູມ, ຄວາມຕ້ອງການຄວາມຫນ້າເຊື່ອຖື, ແລະຄ່າໃຊ້ຈ່າຍໃນການຜະລິດເປົ້າຫມາຍ.

ຄໍາຖາມທີ 5: ເສົາອາກາດທີ່ມີຄວາມຍືດຫຍຸ່ນສາມາດໃຊ້ການຍຶດຕິດໄດ້ບໍ?

ແມ່ນແລ້ວ. ການຍຶດຕິດກາວສາມາດເຮັດໃຫ້ການຕິດຕັ້ງງ່າຍໂດຍການໃຫ້ເສົາອາກາດຖືກສ້ອມແຊມໂດຍກົງກັບພື້ນຜິວພາຍໃນທີ່ມີຈຸດປະສົງ. ປະເພດກາວຄວນໄດ້ຮັບການຄັດເລືອກຕາມອຸນຫະພູມການດໍາເນີນງານ, ວັດສະດຸທີ່ຢູ່ອາໄສ, ຂະບວນການປະກອບ, ແລະເງື່ອນໄຂການບໍລິການທີ່ຄາດໄວ້.

Q6: ຜູ້ຊື້ຄວນໃຫ້ຂໍ້ມູນຫຍັງໃນເວລາຮ້ອງຂໍສາຍອາກາດທີ່ກໍາຫນົດເອງ?

ຜູ້ຊື້ໂດຍສະເພາະຄວນສະຫນອງການແຕ້ມຮູບຜະລິດຕະພັນ, ພື້ນທີ່ເສົາອາກາດທີ່ມີຢູ່, ຂໍ້ມູນຮູບແບບ PCB, ແຖບຄວາມຖີ່ຂອງເປົ້າຫມາຍ, ຂໍ້ກໍານົດຂອງຕົວເຊື່ອມຕໍ່, ວັດສະດຸທີ່ຢູ່ອາໄສ, ຕໍາແຫນ່ງການຕິດຕັ້ງ, ຄວາມຕ້ອງການກົນຈັກ, ແລະສະພາບແວດລ້ອມຂອງຄໍາຮ້ອງສະຫມັກທີ່ຄາດໄວ້. ຂໍ້ມູນນີ້ຊ່ວຍໃຫ້ຜູ້ຜະລິດພັດທະນາການແກ້ໄຂເສົາອາກາດທີ່ເຫມາະສົມກວ່າ.

Q7: ເປັນຫຍັງການປະຕິບັດເສົາອາກາດຄວນຖືກທົດສອບພາຍໃນຜະລິດຕະພັນສຸດທ້າຍ?

ເສົາອາກາດບໍ່ໄດ້ເຮັດວຽກເປັນເອກະລາດ. ແບດເຕີລີ່, PCBs, ອົງປະກອບໂລຫະ, ທີ່ຢູ່ອາໄສພາດສະຕິກ, ໂຄງສ້າງຫນ້າດິນ, ແລະຮ່າງກາຍຂອງມະນຸດທັງຫມົດສາມາດມີອິດທິພົນຕໍ່ການປະຕິບັດ RF. ການທົດສອບເສົາອາກາດພາຍໃນປິດສຸດທ້າຍດັ່ງນັ້ນຈຶ່ງສະຫນອງການປະເມີນຜົນທີ່ແທ້ຈິງຫຼາຍຂອງຄວາມຫມັ້ນຄົງຂອງການເຊື່ອມຕໍ່ແລະປະສິດທິພາບໄຮ້ສາຍໂດຍລວມ.

ສະຫຼຸບ

ຄວາມຕ້ອງການທີ່ເພີ່ມຂຶ້ນສໍາລັບຜະລິດຕະພັນສຽງໄຮ້ສາຍທີ່ມີຂະຫນາດນ້ອຍກວ່າແລະອັດສະລິຍະແມ່ນສ້າງຄວາມທ້າທາຍໃນການເຊື່ອມໂຍງເສົາອາກາດທີ່ສັບສົນຫຼາຍຂຶ້ນ. ກສາຍອາກາດຫູຟັງແບບຍືດຫຍຸ່ນສະຫນອງການແກ້ໄຂທີ່ມີປະສິດທິພາບໂດຍການສົມທົບຂະຫນາດທີ່ຫນາແຫນ້ນ, ຄວາມຍືດຫຍຸ່ນຂອງກົນຈັກ, ເລຂາຄະນິດທີ່ສາມາດປັບແຕ່ງໄດ້, ແລະປະສິດທິພາບ Bluetooth RF ທີ່ເຊື່ອຖືໄດ້. ສຳລັບຫູຟັງ TWS, ຫູຟັງທີ່ເຮັດດ້ວຍກະດູກ, ອຸປະກອນສາຍຄໍ, ແລະຜະລິດຕະພັນໄຮ້ສາຍຂະໜາດກະທັດຮັດອື່ນໆ, ເທັກໂນໂລຍີເສົາອາກາດແບບຍືດຫຍຸ່ນສາມາດໃຫ້ອິດສະລະພາບໃນການອອກແບບຫຼາຍຂຶ້ນ ໃນຂະນະທີ່ຊ່ວຍໃຫ້ຜູ້ຜະລິດສາມາດເອົາຊະນະໂຄງສ້າງພາຍໃນທີ່ແອອັດໄດ້.

ສໍາລັບບໍລິສັດທີ່ຊອກຫາວິທີແກ້ໄຂເສົາອາກາດທີ່ກໍາຫນົດເອງ, ການເປັນຄູ່ຮ່ວມງານກັບຜູ້ຜະລິດທີ່ມີປະສົບການສາມາດເຮັດໃຫ້ການພັດທະນາຕົ້ນແບບ, ການປັບແຕ່ງ RF, ການທົດສອບແລະການຜະລິດຈໍານວນຫລາຍ. ຖ້າ​ຫາກ​ວ່າ​ທ່ານ​ກໍາ​ລັງ​ພັດ​ທະ​ນາ​ຫູ​ຟັງ​ໄຮ້​ສາຍ​ໃຫມ່​, TWS earbud​, ຫຼື​ຜະ​ລິດ​ຕະ​ພັນ​ສຽງ Bluetooth ແລະ​ຈໍາ​ເປັນ​ຕ້ອງ​ມີ​ສາຍ​ອາ​ກາດ​ທີ່​ເຫມາະ​ສົມ​ກັບ​ຄວາມ​ຕ້ອງ​ການ​ກົນ​ໄກ​ແລະ RF ສະ​ເພາະ​ຂອງ​ທ່ານ​,ຕິດຕໍ່ພວກເຮົາເພື່ອປຶກສາຫາລືການແຕ້ມຮູບຂອງທ່ານ, ຂໍ້ມູນສະເພາະດ້ານວິຊາການ, ຄວາມຕ້ອງການການປັບແຕ່ງ, ຕົວຢ່າງ, ແລະແຜນການການຜະລິດຂອງທ່ານກັບທີມງານວິສະວະກໍາເສົາອາກາດ Qianmu.
