GPS ເສົາອາກາດພາຍນອກ

GPS External Antenna ເປັນອົງປະກອບຄວາມຖີ່ວິທະຍຸແບບດ່ຽວທີ່ອອກແບບມາໂດຍສະເພາະເພື່ອຮັບສັນຍານ RF ທີ່ອ່ອນແອຈາກ Global Navigation Satellite Systems (GNSS), ລວມທັງ GPS, Beidou, GLONASS, Galileo ແລະລະບົບດາວທຽມອື່ນໆ. ບໍ່ເຫມືອນກັບເສົາອາກາດໃນຕົວ, ມັນຖືກແຍກອອກຈາກອຸປະກອນຕົ້ນຕໍໂດຍຜ່ານສາຍ coaxial. ການອອກແບບນີ້ເອົາຊະນະຂໍ້ຈໍາກັດດ້ານການປ້ອງກັນທາງກາຍະພາບຂອງອຸປະກອນຫຸ້ມອຸປະກອນ, ອະນຸຍາດໃຫ້ຕິດຕັ້ງເສົາອາກາດຢູ່ໃນພື້ນທີ່ກາງແຈ້ງຫຼືຢູ່ເທິງຫລັງຄາຂອງຍານພາຫະນະສໍາລັບການເບິ່ງພາກສະຫນາມທີ່ດີທີ່ສຸດ (FOV) ຂອງດາວທຽມ.

ມັນເຮັດວຽກແນວໃດ?

 ສັນຍານ RF ທີ່ສົ່ງໂດຍດາວທຽມ GPS ແມ່ນອ່ອນແອທີ່ສຸດເມື່ອພວກເຂົາມາຮອດພື້ນດິນ (ໂດຍປົກກະຕິແມ່ນຕັ້ງແຕ່ -125 dBm ຫາ -160 dBm). ເສົາອາກາດພາຍນອກ GPS ຄຸນນະພາບສູງຮັບປະກັນການຈັບສັນຍານປະສິດທິພາບຜ່ານກົນໄກຕໍ່ໄປນີ້:

1. ການຈັບຄູ່ Polarization Circular (RHCP).

ເສົາອາກາດມີການອອກແບບແຜ່ນຮອງ microstrip ພິເສດທີ່ກົງກັບຄຸນລັກສະນະຂອງຂົ້ວວົງກົມຂວາມືຂອງສັນຍານດາວທຽມ, ດັ່ງນັ້ນຈຶ່ງກໍາຈັດການຫຼຸດສັນຍານທີ່ເກີດຈາກການປ່ຽນແປງໃນທິດທາງຂອງອຸປະກອນ.

2. ເຄື່ອງຂະຫຍາຍສຽງຕ່ຳ LNA

LNA ທີ່ມີປະສິດຕິພາບສູງໃນຕົວ (ເຄື່ອງຂະຫຍາຍສຽງຕ່ຳ) ທີ່ຂະຫຍາຍສັນຍານອ່ອນ ໃນຂະນະທີ່ຮັກສາຕົວເລກສຽງລົບກວນຕໍ່າສຸດ (ໂດຍປົກກະຕິ <2 dB) ແລະຊົດເຊີຍການສູນເສຍການແຊກທີ່ເກີດຂື້ນໃນລະຫວ່າງການສົ່ງ feeder.

3. ການອອກແບບຕ້ານການແຊກແຊງ multipath

ໂດຍການເພີ່ມປະສິດທິພາບຂອງຍົນພື້ນດິນແລະໂຄງສ້າງຂອງທໍ່ choke, ສັນຍານລົບກວນໃນລະດັບຄວາມສູງທີ່ສະທ້ອນຈາກອາຄານຫຼືຫນ້າດິນແມ່ນຖືກສະກັດກັ້ນຢ່າງມີປະສິດທິພາບ.

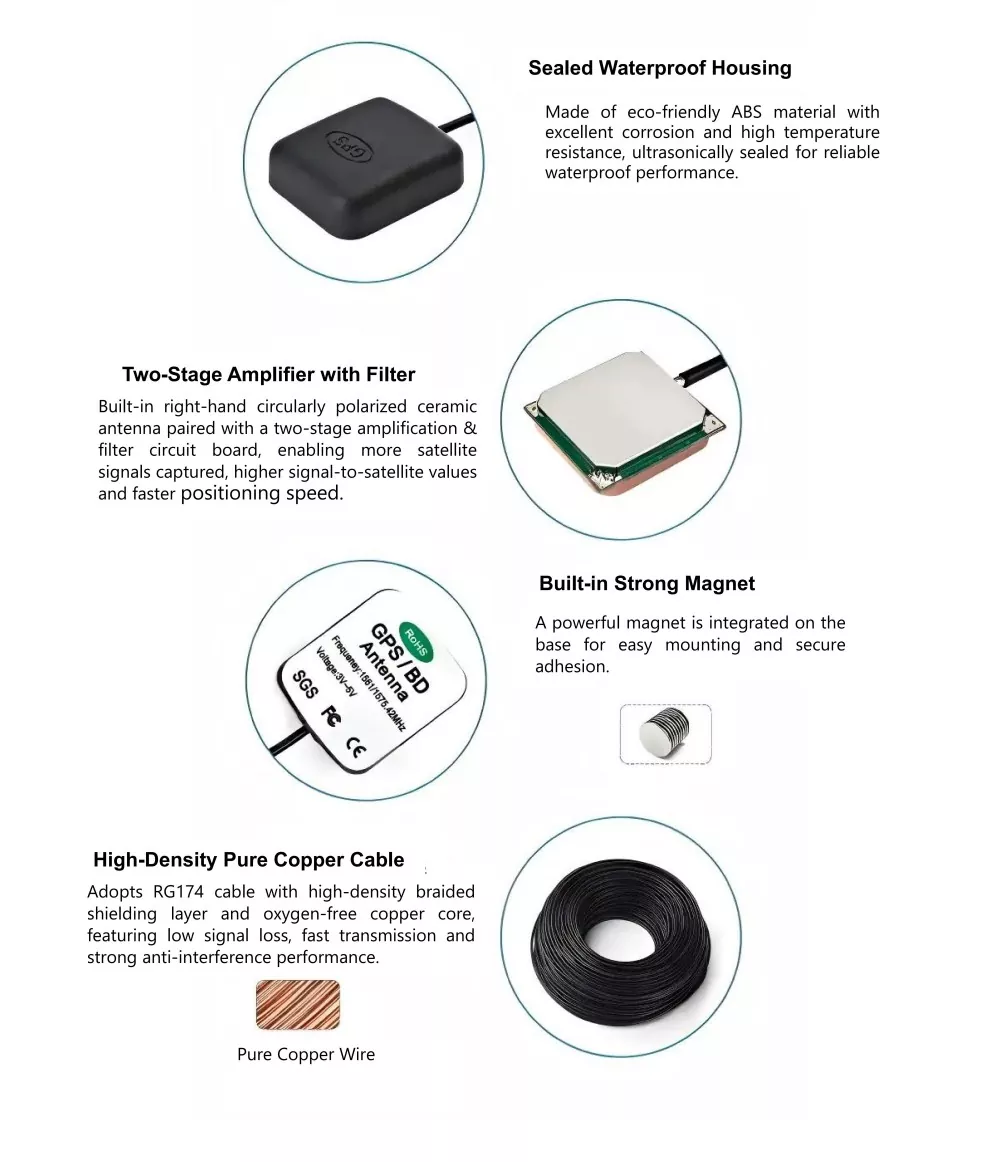

ຈຸດຂາຍຫຼັກ

ໃນຖານະເປັນບໍລິສັດຮາກຖານຢ່າງເລິກເຊິ່ງໃນຂົງເຂດ RF, ຜູ້ຜະລິດເສົາອາກາດທີ່ມີຊື່ສຽງຂອງຈີນ, ຜະລິດຕະພັນຂອງພວກເຮົາໄດ້ສະແດງໃຫ້ເຫັນເຖິງຄວາມໄດ້ປຽບທີ່ສໍາຄັນໃນການທົດສອບຕົວຈິງ:

• ຄວາມເຂົ້າກັນໄດ້ຫຼາຍລະບົບໃນທົ່ວແຖບຄວາມຖີ່ທັງໝົດ

ຮອງຮັບແຖບຄວາມຖີ່ເຕັມ L1/L2/L5/L6 ແລະ L-Band, ປະສົມປະສານຢ່າງບໍ່ຢຸດຢັ້ງກັບລະບົບເຊັ່ນ GPS, BeiDou, ແລະ Galileo ເພື່ອຕອບສະໜອງຄວາມຕ້ອງການການຈັດຕຳແໜ່ງ RTK ທີ່ມີຄວາມຊັດເຈນສູງ.

•ຄວາມສາມາດຕ້ານການແຊກແຊງທີ່ໂດດເດັ່ນ

ຂໍ້ມູນການວັດແທກສະແດງໃຫ້ເຫັນວ່າ, ເຖິງແມ່ນວ່າຢູ່ໃນຮ່ອມພູໃນຕົວເມືອງທີ່ສັບສົນຫຼືຢູ່ໃກ້ກັບເສົາສົ່ງໄຟຟ້າແຮງດັນສູງ, ຄວາມສາມາດໃນການສະກັດກັ້ນອອກຈາກແຖບແມ່ນຍັງດີເລີດ, ຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ການສູນເສຍລະບົບ.

• ມາດຕະຖານການປົກປ້ອງລະດັບອຸດສາຫະກໍາ

ມັນມີລັກສະນະການຫຸ້ມຫໍ່ ultrasonic ແລະການອອກແບບນ້ໍາສອງ, ບັນລຸລະດັບການປົກປ້ອງ IP67 ແລະຮັກສາການປະຕິບັດທີ່ຫມັ້ນຄົງເຖິງແມ່ນວ່າຢູ່ໃນສະພາບແວດລ້ອມທີ່ຮຸນແຮງຕັ້ງແຕ່ -40 ℃ເຖິງ +85 ℃.

• ການບໍລິການປັບແຕ່ງທີ່ປ່ຽນແປງໄດ້

ສະຫນັບສະຫນູນການປັບແຕ່ງການໂຕ້ຕອບຕ່າງໆເຊັ່ນ SMA ແລະ TNC; ຄວາມຍາວຂອງສາຍເຄເບີ້ນແລະວິທີການຕິດຕັ້ງແມ່ເຫຼັກ / screw ສາມາດປັບໄດ້ຕາມຄວາມຕ້ອງການ.

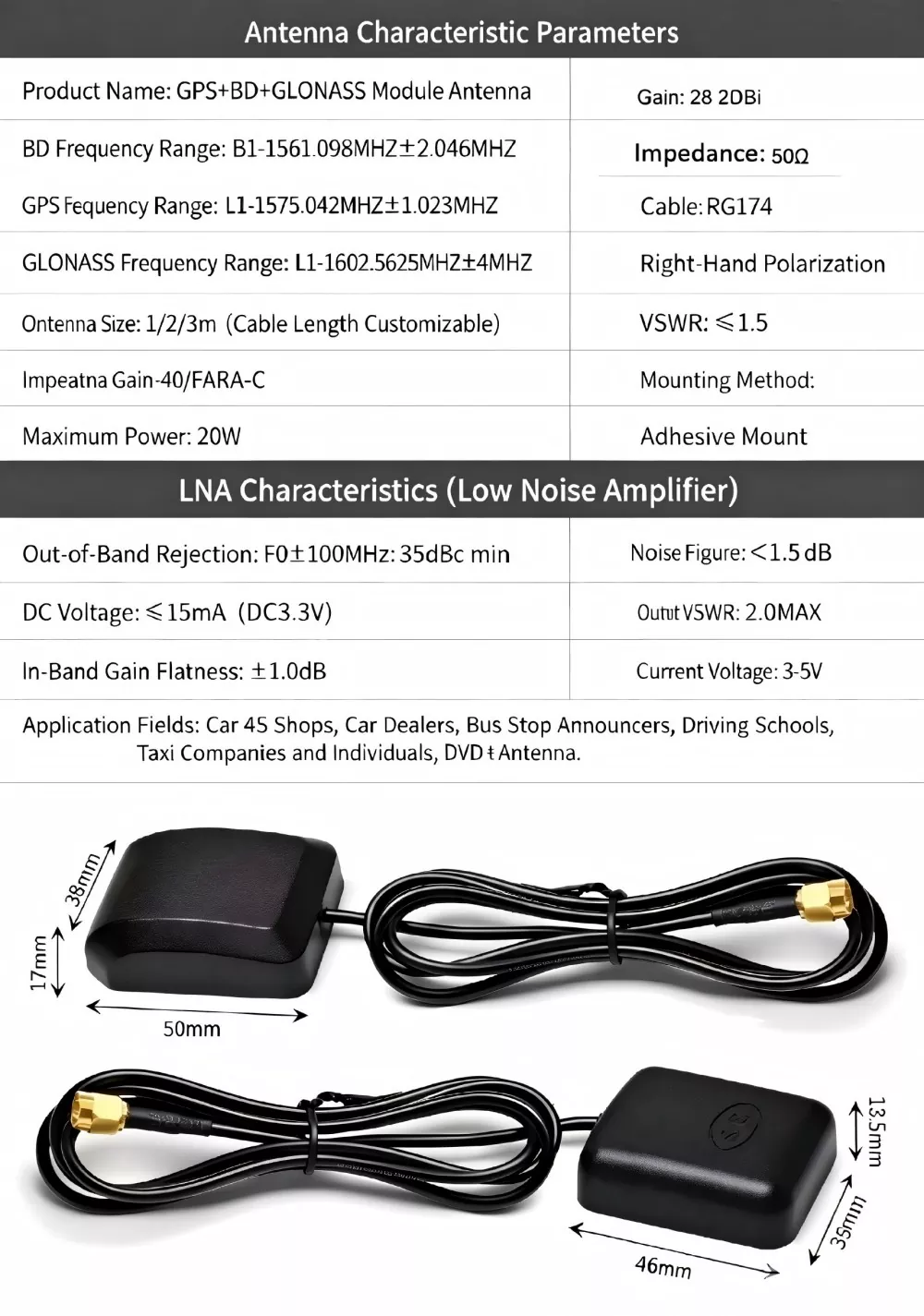

ຂໍ້ມູນຈໍາເພາະ

ອຸປະກອນໃດເຂົ້າກັນໄດ້?

GPS External Antenna ຂອງພວກເຮົາຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຂົງເຂດດັ່ງຕໍ່ໄປນີ້:

1. Smart Connected Vehicles ແລະ ADAS

ຕິດຕັ້ງຢູ່ເທິງຫລັງຄາລົດ, ມັນເຈາະເຂົ້າໄປໃນຟິມຕ້ານການລະເບີດຂອງລົດເພື່ອສະຫນອງຕໍາແຫນ່ງລະດັບຊັງຕີແມັດສໍາລັບການຂັບລົດອັດຕະໂນມັດແລະລະບົບການຄຸ້ມຄອງເຮືອ.

2. Precision Agriculture ແລະ Drones

ຕິດຢູ່ເທິງສຸດຂອງ drones ການກະສິກໍາຫຼືເຄື່ອງຈັກກະສິກໍາ, ມັນມີຄຸນສົມບັດຕ້ານການແຊກແຊງໄຟຟ້າທີ່ເຂັ້ມແຂງ, ຮັບປະກັນການລ່ອງເຮືອອັດຕະໂນມັດທີ່ຊັດເຈນແລະການສີດຢາຂ້າແມງໄມ້ທີ່ຖືກຕ້ອງ.

3. Geodetic Surveying and Base Station Synchronization ເວລາ

ໃນຖານະເປັນອົງປະກອບຫຼັກຂອງສະຖານີຖານຫຼື RTK, ຄວາມຜິດພາດສູນໄລຍະຄວາມຫມັ້ນຄົງ (± 2 ມມ) ຮັບປະກັນຄວາມຖືກຕ້ອງຂອງການວັດແທກລະດັບ millimeter.

4. ການນໍາທາງທະເລແລະເຮືອ

ການອອກແບບທີ່ທົນທານຕໍ່ການກັດກ່ອນຂອງເກືອ, ຮັບປະກັນຂໍ້ມູນຫົວຂໍ້ແລະຕໍາແຫນ່ງຢ່າງຕໍ່ເນື່ອງ, ເຊື່ອຖືໄດ້ເຖິງແມ່ນວ່າຢູ່ໃນສະພາບແວດລ້ອມທະເລທີ່ຮຸນແຮງ.

5. ການຕິດຕາມຊັບສິນ IoT

ອອກແບບດ້ວຍສາຍເຄເບີ້ນຍາວ, ມັນສາມາດຖືກປິດບັງໄດ້ງ່າຍຢູ່ດ້ານນອກຂອງຕູ້ຄອນເທນເນີຫຼືເຄື່ອງຈັກຂະຫນາດໃຫຍ່, ຊ່ວຍໃຫ້ການກວດສອບການຂົນສົ່ງທົ່ວໂລກ.

ການປຽບທຽບໃນຄວາມເລິກກັບຜະລິດຕະພັນທີ່ແຂ່ງຂັນ

ຄູ່ມືການຕິດຕັ້ງ ແລະການນຳໃຊ້ຮູບແຕ້ມ

1. ການເລືອກສະຖານທີ່: ກະລຸນາໃຫ້ແນ່ໃຈວ່າໄດ້ຕິດຕັ້ງເສົາອາກາດຢູ່ເທິງພື້ນຜິວລະດັບທີ່ມີມຸມເບິ່ງທີ່ບໍ່ມີສິ່ງກີດຂວາງແລະບໍ່ມີໂລຫະລົບກວນ (ເຊັ່ນ: ມຸງຂອງລົດຫຼືດ້ານເທິງຂອງອຸປະກອນ).

2. ການຮັກສາກັນນ້ໍາ: ຈຸດເຊື່ອມຕໍ່ພາຍນອກຕ້ອງໄດ້ຮັບການຜະນຶກເຂົ້າກັນໂດຍໃຊ້ເທບກັນນ້ໍາທີ່ລະລາຍດ້ວຍຕົນເອງທີ່ໃຊ້ໃນວິທີການຫໍ່ "321" ເພື່ອປ້ອງກັນບໍ່ໃຫ້ນ້ໍາຝົນໄຫຼຕາມສາຍເຂົ້າໄປໃນອຸປະກອນ.

3. ການປ້ອງກັນສາຍດິນ ແລະ ຟ້າຜ່າ: ກ່ອນທີ່ສາຍ feeder ຈະເຂົ້າໄປໃນຫ້ອງອຸປະກອນ ຫຼື ອຸປະກອນ, ມັນແນະນໍາໃຫ້ຕິດຕັ້ງຕົວຈັບຟ້າຜ່າ feeder ແລະຮັບປະກັນວ່າຕົວຈັບໄດ້ຖືກຕັ້ງໄວ້ຢ່າງຖືກຕ້ອງຢູ່ໃກ້ໆ.

4. ຂໍ້ມູນຈໍາເພາະຂອງສາຍໄຟ : ເມື່ອສາຍສາຍ, ຄວນຕິດຕັ້ງ "ສາຍຮັດ (ໂຄ້ງຮູບ U)" ເພື່ອປ້ອງກັນບໍ່ໃຫ້ນໍ້າຝົນໄຫຼຄືນ.

ວິທີການເລືອກສາຍອາກາດ GPS ພາຍນອກທີ່ຖືກຕ້ອງ?

ຊອກຫາຜູ້ສະຫນອງທີ່ເຊື່ອຖືໄດ້ໃນເວລານັ້ນ, ແນະນໍາໃຫ້ສຸມໃສ່ການປະເມີນສາມຈຸດຕໍ່ໄປນີ້:

1. ຊີ້ແຈງຄວາມຕ້ອງການຄື້ນຄວາມຖີ່: ສຳລັບການນຳທາງພື້ນຖານ, ພຽງແຕ່ເລືອກສາຍອາກາດຄວາມຖີ່ສາຍດຽວ L1. ຖ້າຕ້ອງການປະສິດທິພາບສູງ RTK ຫຼືຕ້ານການລົບກວນ, ໃຫ້ແນ່ໃຈວ່າເລືອກສາຍອາກາດຫຼາຍຄວາມຖີ່ L1/L2/L5.

2. ປະເມີນສະພາບແວດລ້ອມການຕິດຕັ້ງ: ສໍາລັບການນໍາໃຊ້ໃນຍານພາຫະນະຫຼືກາງແຈ້ງ, ລະດັບນ້ໍາ IP67 ບວກກັບຖານແມ່ເຫຼັກເປັນທາງເລືອກເທິງ; ສໍາລັບສະຖານີຖານຄົງທີ່, ການຕິດຕັ້ງ screw ບວກກັບ choke coil ສໍາລັບການຫຼຸດຜ່ອນ multipath ແມ່ນແນະນໍາໃຫ້.

3. ຢືນຢັນການສູນເສຍສາຍ: ຖ້າຄວາມຍາວສາຍເກີນ 5 ແມັດ, ຜູ້ສະຫນອງຕ້ອງສະຫນອງສາຍເຄເບີ້ນທີ່ສູນເສຍຕ່ໍາ; ຖ້າບໍ່ດັ່ງນັ້ນ, ການເພີ່ມຂຶ້ນຂອງ LNA ຈະຖືກຊົດເຊີຍໂດຍການສູນເສຍສາຍ.

ເປັນຫຍັງເລືອກພວກເຮົາ?

Shenzhen Qianmu Communication Technology Co., Ltd. ບໍ່ພຽງແຕ່ເປັນຜູ້ຜະລິດເສົາອາກາດພາຍນອກ GPS ແຕ່ຍັງເປັນຄູ່ຮ່ວມງານດ້ານເຕັກໂນໂລຢີ RF ທີ່ເຊື່ອຖືໄດ້ຂອງທ່ານ. ພວກ​ເຮົາ​ມີ​ຫ້ອງ​ອະ​ເນ​ໂກ​ໄມ​ໂຄ​ຣ​ເວ​ຟ​ທີ່​ໄດ້​ພັດ​ທະ​ນາ​ເປັນ​ເອ​ກະ​ລາດ​ຂອງ​ພວກ​ເຮົາ​ເອງ​ແລະ​ທີມ​ງານ​ວິ​ສະ​ວະ​ກອນ​ທີ່​ມີ​ປະ​ສົບ​ການ​, ເຮັດ​ໃຫ້​ພວກ​ເຮົາ​ສະ​ຫນອງ​ການ​ບໍ​ລິ​ການ​ການ​ປັບ​ແຕ່ງ​ແບບ​ຢຸດ​ດຽວ​ໂດຍ​ກວມ​ເອົາ​ການ prototyping​, ການ​ທົດ​ສອບ​, ແລະ​ການ​ຜະ​ລິດ​ຈໍາ​ນວນ​ຫຼາຍ​. ນໍາໃຊ້ລະບົບນິເວດອຸດສາຫະກໍາເອເລັກໂຕຣນິກທີ່ສ້າງຂື້ນດີຂອງ Shenzhen, ພວກເຮົາສົ່ງເວລາການແຂ່ງຂັນແລະການແກ້ໄຂຄ່າໃຊ້ຈ່າຍທີ່ມີປະສິດທິພາບໃນຂະນະທີ່ຮັກສາຄຸນນະພາບຜະລິດຕະພັນທີ່ດີເລີດ.

FAQ

Q1: ມັນເຫມາະສົມກັບລະບົບ BeiDou ບໍ?

A: ຢ່າງແທ້ຈິງ. ເສົາອາກາດຂອງພວກເຮົາມີການອອກແບບຫຼາຍຟີດ ແລະຮອງຮັບລະບົບ GNSS ທົ່ວໂລກທົ່ວໄປ, ລວມທັງ GPS, BeiDou, GLONASS, ແລະ Galileo.

Q2: ໃນຖານະເປັນຜູ້ຜະລິດ, ປະລິມານການສັ່ງຊື້ຂັ້ນຕ່ໍາ (MOQ) ຂອງທ່ານແມ່ນຫຍັງ?

A: ພວກເຮົາສະຫນັບສະຫນູນທາງເລືອກການຈັດຊື້ທີ່ມີຄວາມຍືດຫຍຸ່ນ. ສໍາລັບແບບມາດຕະຖານ, ພວກເຮົາຍອມຮັບຄໍາສັ່ງທົດລອງຊຸດຂະຫນາດນ້ອຍ. ສໍາລັບຮູບແບບທີ່ກໍາຫນົດເອງ, ກະລຸນາຕິດຕໍ່ທີມງານຂາຍຂອງພວກເຮົາເພື່ອໃຫ້ໄດ້ວົງຢືມຫລ້າສຸດແລະຂໍ້ມູນ MOQ ສະເພາະ.

Q3: ທ່ານຈະເລືອກແນວໃດລະຫວ່າງເສົາອາກາດ GPS ພາຍນອກທີ່ມີການເຄື່ອນໄຫວແລະຕົວແບບ passive?

A: ສໍາລັບຄໍາຮ້ອງສະຫມັກລົດຍົນ, ລະບົບການຄວບຄຸມອຸດສາຫະກໍາ, ໂຄງການການສໍາຫຼວດແລະແຜນທີ່, ແລະຄໍາຮ້ອງສະຫມັກນອກ, ເສົາອາກາດພາຍນອກ GPS ທີ່ມີການເຄື່ອນໄຫວແມ່ນຕ້ອງການ. ຮູບແບບ Passive ແມ່ນເຫມາະສົມສໍາລັບໄລຍະຫ່າງພາຍໃນທີ່ສັ້ນຫຼາຍພາຍໃນ 1 ແມັດແລະອາດຈະປະສົບການສູນເສຍສັນຍານຢ່າງຫຼວງຫຼາຍໃນໄລຍະສາຍທີ່ຍາວກວ່າ. ທຸກຮູບແບບເຮືອທຸງຂອງໂຮງງານ Qianmu ຮັບຮອງເອົາການອອກແບບຢ່າງຫ້າວຫັນ.

Q4: ເສົາອາກາດສາມາດໃຊ້ສາຍຂະຫຍາຍໄດ້ບໍ? ຄວາມຍາວສູງສຸດທີ່ສະຫນັບສະຫນູນແມ່ນຫຍັງ?

A: ຄວາມຍາວສູງສຸດທີ່ແນະນໍາສໍາລັບສາຍ RG174 ມາດຕະຖານແມ່ນ 10 ແມັດ. ຖ້າຄວາມຍາວສາຍເກີນ 10 ແມັດ, ກະລຸນາຕິດຕໍ່ຜູ້ສະຫນອງເພື່ອທົດແທນມັນດ້ວຍສາຍ LMR RF ທີ່ສູນເສຍຕ່ໍາ. ໂຮງງານຍັງສາມາດປັບແຕ່ງເສົາອາກາດທີ່ມີຄວາມຍາວພິເສດທີ່ມີສາຍໄຟໄດ້ເຖິງ 20 ແມັດ.
